Menü-Ebene
Parameter-Ebene

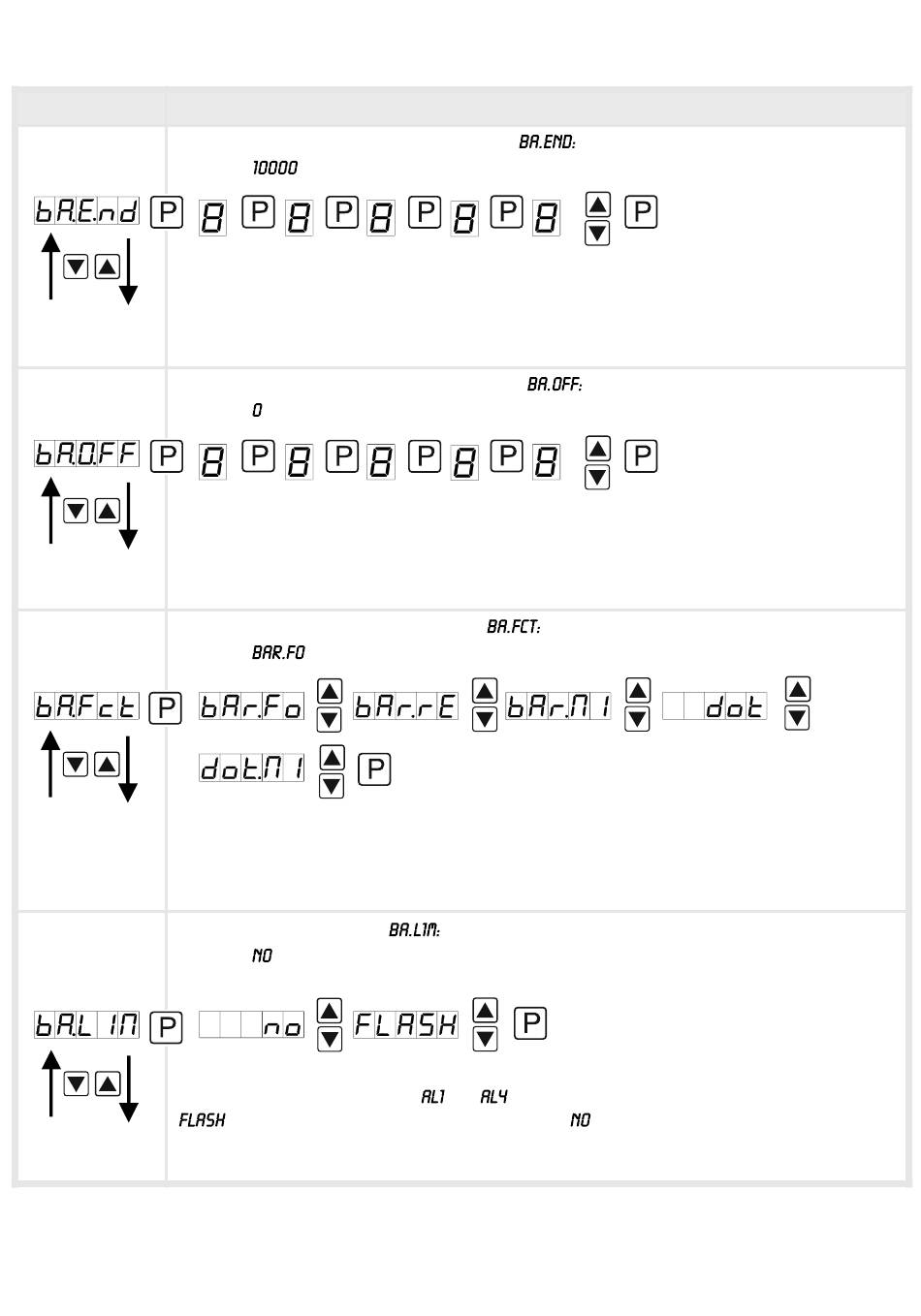

Einstellen des Bargraph-Endwertes,
Default:
Der Endwert wird von der kleinsten zur größten Stelle mit [▲] [▼] angepasst und
stellenselektiv mit [P] bestätigt. Ein Minuszeichen kann nur auf höchstwertigster
Stelle parametriert werden. Nach der letzten Stelle wechselt die Anzeige zurück in
die Menü-Ebene.
Einstellen des Bargraph-Startwertes,
Default:
Der Anfangswert wird von der kleinsten zur größten Stelle mit [▲] [▼] angepasst
und stellenselektiv mit [P] bestätigt. Ein Minuszeichen kann nur auf höchst-
wertigster Stelle parametriert werden. Nach der letzten Stelle wechselt die
Anzeige zurück in die Menü-Ebene.
Auswahl der Bargraph-Funktion,
Default:
Zur Darstellung des Bargraphen gibt es folgende Möglichkeiten: Balken vorwärts,
Balken rückwärts, Balken aus der Mitte, eine Dotdarstellung des Bargraphen oder
eine Dotdarstellung mit permanent angezeigtem Mittelpunkt. Mit [P] wird die
Auswahl bestätigt und die Anzeige wechselt zurück in die Menü-Ebene.
Bargraphalarmierung,
Default:
Bei Verletzung der Alarme (
statisch. Mit [P] wird die Auswahl bestätigt und die Anzeige wechselt zurück in die
Menü-Ebene.
ein Blinken der Dots zuordnen. Ist
bis
) kann man dem Bargraphen mit Anwahl von
parametriert bleibt der Bargraph
22
5. Einstellen der Anzeige
