Witt LAD1 Betriebsanleitung
Lichthupensteuerung
Verwandte Anleitungen für Witt LAD1
Inhaltszusammenfassung für Witt LAD1
- Seite 1 ® Betriebsanleitung/User manual Lichthupensteuerung LITAS/ LITAS headlight flash controller ® Sensoric GmbH Berlin © www.witt-sensoric.de Seite/page 1...
-
Seite 2: Zeichenerklärung/Explanation Of Symbols

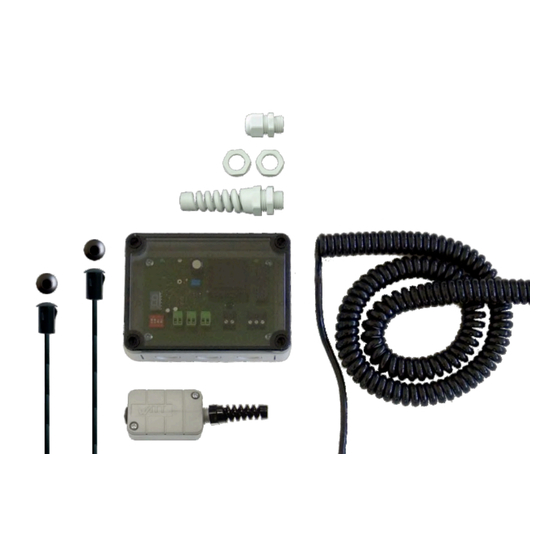

Relaisausgang, Wechslerkontakt/relay output, changeover contact externer Taster anschließbar/external push-buttons can be connected bis zu 6 Empfangsensoren anschließbar/ up to 6 reception sensors can be connected einfacher Einbau/easy to install komplettes Montageset/complete installation kit ® Sensoric GmbH Berlin © www.witt-sensoric.de Seite/page 2... -
Seite 3: Funktionsbeschreibung/Functional Description
"snap-in" casing, which is simply pushed into the drilled Die formschönen, bündig abschließenden Sensoren hole. befinden sich vollvergossen in einem „Snap-In" Complete installation kit: Gehäuse, dass einfach in das gebohrte Loch einge- All necessary components are supplied. drückt wird. ® Sensoric GmbH Berlin © www.witt-sensoric.de Seite/page 3... -
Seite 4: Technische Daten / Technical Data
Anlage nutzt, wie emergency services and car rentals etc. z. B. bei Kunden-, Personal- und Lieferantenzufahrten, LED head light Rettungswegen, Autovermietungen etc. LED-Scheinwerfer ® Sensoric GmbH Berlin © www.witt-sensoric.de Seite/page 4... - Seite 5 Das LITAS-Auswertegerät ist für 2 Betriebs- spannungen geeignet./ The LITAS processing unit is suitable for 2 different power supplies. 230VAC 10...40VDC Achtung: Nur eine Betriebsspannung anlegen! Caution: Only connect one power supply! ® Sensoric GmbH Berlin © www.witt-sensoric.de Seite/page 5...
- Seite 6 Innenanwendungen/ Werkseinstellung/ recommended for internal use factory made Position 4 ist nicht belegt./ Switch 4 is not used. Fernbereich/ Nahbereich/ long range short range ® Sensoric GmbH Berlin © www.witt-sensoric.de Seite/page 6...
- Seite 7 Die Taster müssen potentialfrei und parallel geschaltet sein. Fremdspannung zerstört die Auswertung./ The push-buttons must be potential-free and wired in parallel. External voltages would invalidate the processing. ® Sensoric GmbH Berlin © www.witt-sensoric.de Seite/page 7...
-
Seite 8: Empfangssensor Model Litem 1/Receiving Sensor Model Litem
Please ensure that the polarity is correct. Empfangssensor Model LITEM 1/receiving sensor Model LITEM 1 weiß/ white grün/green nicht angeschlossen/not connected braun/brown Die grüne Ader ist nicht angeschlossen./ The green core is not connected. weiß/white braun/brown weiß/white braun/brown ® Sensoric GmbH Berlin © www.witt-sensoric.de Seite/page 8... -
Seite 9: Montage Der Sensoren/Installing The Sensors
Für den sicheren Betrieb des LITAS, wird die Montage einer Reflexionslichtschranke oder einer Einweglichtschranke empfohlen./ For the safe operation of the Litas it is recommended to always use a reflective or through-beam photo switch in addition. ® Sensoric GmbH Berlin © www.witt-sensoric.de Seite/page 9... - Seite 10 ® Maße/size Sensoren/sensors weiß/white grün/green +braun/brown 0,5...3,0 ø12,7-13,0 Auswerter/processing unit Deckel transparent/ cover transparent Leitungsanschlussdose/cable junction box Spiralkabel/spiral cable 750 (3000) ® Sensoric GmbH Berlin © www.witt-sensoric.de Seite/page 10...
-
Seite 11: Bohrschablone/Drilling Template
® Bohrschablone/Drilling template Schraubendurchmesser max. 5mm/screw diameter max. 5mm M1:1 79mm ® Sensoric GmbH Berlin © www.witt-sensoric.de Seite/page 11... -
Seite 12: Konformitätserklärung/Declaration Of Conformity
