W L A N S C H W E N K N E I G E A U S S E N -K A M E R A
W I -F I P A N T I L T O U T D O O R C A M E R A
Q U I C K G U I D E

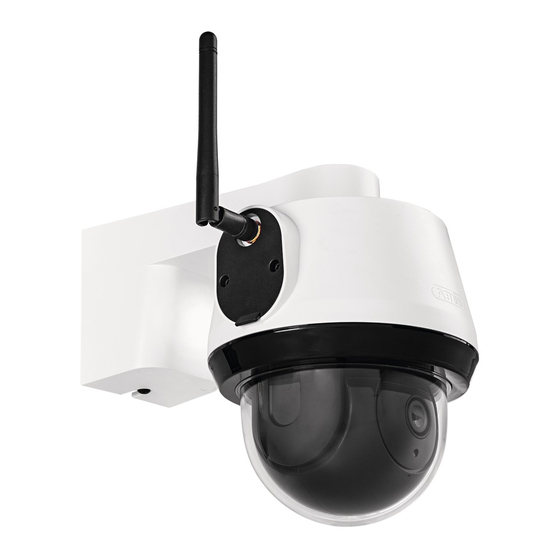

PPIC42520 / PPIC42520B

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abus PPIC42520

Inhaltszusammenfassung für Abus PPIC42520

  • Seite 1 W L A N S C H W E N K N E I G E A U S S E N -K A M E R A W I -F I P A N T I L T O U T D O O R C A M E R A Q U I C K G U I D E PPIC42520 / PPIC42520B...

  • Seite 2: Systemvoraussetzungen

    S Y S T E M V O R A U S S E T Z U N G E N S Y S T E M R E Q U I R E M E N T S WLAN-Netzwerk mit Passwort und Verschlüsselung. Das WLAN-Passwort darf eine Länge von 31 Zeichen nicht überschreiten.

  • Seite 3: Lieferumfang

    S C O P E O F D E L I V E R Y ABUS WLAN Schwenk Neige Außen-Kamera (PPIC42520 / PPIC42520B) ABUS Wi-Fi Pan Tilt Outdoor Camera (PPIC42520 / PPIC42520B) WLAN Schwenk Neige Netzteil, 5V DC / 2A Außen-Kamera...
  • Seite 4 K A M E R A C A M E R A Vorderseite Front IR-LEDs Objektiv Lens Lichtsensor Light sensor Die Reichweite der Nachtsicht ist abhängig von den Bedingungen vor Ort. Um bei Dunkelheit ein einwand- freies Schwarz-Weiß-Bild zu erhalten dürfen die in der Kamera integrierten Infrarot-LEDs (IR-LEDs) nicht abgedeckt sein.

  • Seite 5: Rückseite

    Rückseite Mikrofon Antennen-Anschluss (RP-SMA) Microphone Antenna connection (RP-SMA) Rear Reset-Taste Reset button Power-LED Lautsprecher Speaker Spannungsversorgung (5V DC / 2A) Power supply (5V DC / 2A) microSD-Karte microSD card RJ45-Buchse für LAN-Anschluss RJ45-Connector for Ethernet Für eine Aufzeichnung ist eine handelsübliche microSD-Karte (max. 128 GB Speicherkapazität / mind. Klasse 10) erforderlich.

  • Seite 6: Power Supply

    S T R O M V E R S O R G U N G P O W E R S U P P LY Einsatzbereit in 60 Sekunden: Sobald die rote LED 2x kurz, 1x lang blinkt. Ready in 60 seconds: When the red LED flashes quickly two times and then once for longer.
  • Seite 7 K A M E R A M O N T A G E C A M E R A I N S T A L L A T I O N Option 1: Leitungsverlegung Unterputz Option 1: Flush mounted cable routing •...
  • Seite 8 Option 2: Spannungsversorgung Aufputz Option 2: Power supply surface mounting • Trennen Sie die Wandplatte der Halterung von der Kamera mit dem beiliegenden Innensechskantschlüssel. • Markieren Sie am gewünschten Einsatzort mithilfe der Bohrschablone oder der Wandplatte und z. B. einem Stift die Position der benötigten 4 Bohrlöcher.

  • Seite 9: Initial Start-Up

    I N B E T R I E B N A H M E I N I T I A L S T A R T -U P Installation App2Cam Plus und Inbetriebnahme Installation of App2Cam Plus and start-up Laden Sie App2Cam Plus auf Ihr Smartphone oder Tablet Download App2Cam Plus to your smartphone or tablet - App2Cam Plus - Android...
  • Seite 10 Option 1: Scannen Sie den QR-Code auf der Rückseite der Kamera. Option 1: Scan the QR code on the back of the camera. Option 2: Wählen Sie Ihr Kameramodell aus. Option 2: Select your camera model. Wählen Sie „Inbetriebnahme via Bluetooth“ aus. Select "Setup via Bluetooth".
  • Seite 11 Falls noch nicht geschehen: Aktivieren Sie Bluetooth in den Einstellungen des mobilen Endgerätes. Tippen Sie anschließend auf „Weiter“. If not already done: Activate Bluetooth in the settings of the mobile device. Then tap on "Next". Versorgen Sie die Kamera jetzt mit Strom und warten Sie 2 Minuten bis die Status-LED der Kamera 2x kurz und einmal lang blinkt.
  • Seite 12 Wählen Sie Ihr Heimnetzwerk/WLAN aus, indem Sie die Kamera dauerhaft betreiben wollen. Tippen Sie anschließend auf "Weiter". Select your home network/WLAN, where you want to operate the camera permanently. Then tap on "Next". Network 1 Geben Sie das Passwort Ihres Netzwerkes ein. Network 1 Tippen Sie anschließend auf "Weiter".
  • Seite 13 You can fi nd the current fi rmware version and available updates at "Advanced Settings" -> "Device Settings".Confi rm the message with "OK" PPIC42520 / PPIC42520B Tippen Sie nun in der Übersicht auf das Kamerabild-Icon mit den zwei Pfeilen bzw. das Vorschaubild, um das erste Livebild Ihrer Kamera anzuzeigen.
  • Seite 14 2. Einstellungsicon oben 2. Settings icon top Um weitere Einstellungen an der Kamera PPIC42520 / PPIC42520B vorzunehmen: 1. Tippen Sie in der Menü-Leiste am unteren Bildschirmrand auf das Menüsymbol. 2. Tippen Sie nun oben im Kamera-Bild auf das Symbol mit den zwei Zahnrädern.
  • Seite 15 A P P 2 C A M P L U S A P P 2 C A M P L U S Die Liveansicht in App2Cam Plus The live view in App2Cam Plus Aktiv Alarm ist aktiv Die Kamera zeichnet bei erkannten Gegensprechfunktion WLAN Schwenk Neige Aussen-Kamera Bewegungen auf und versendet...
  • Seite 16 Pour un démarrage alternatif et des informations détaillées sur votre appareil, veuillez vous référer au mode d'emploi disponible sur le site Web d'abus. Veuillez vous référer au mode d'emploi, qui est disponible sur le site Web abus.com.
