Fixation du produit
Afin d'assurer la bonne fixation du produit, votre produit est équipé d'une plaque de fixation basse et de
deux fixations latérales.
Merci de suivre les indications suivantes :

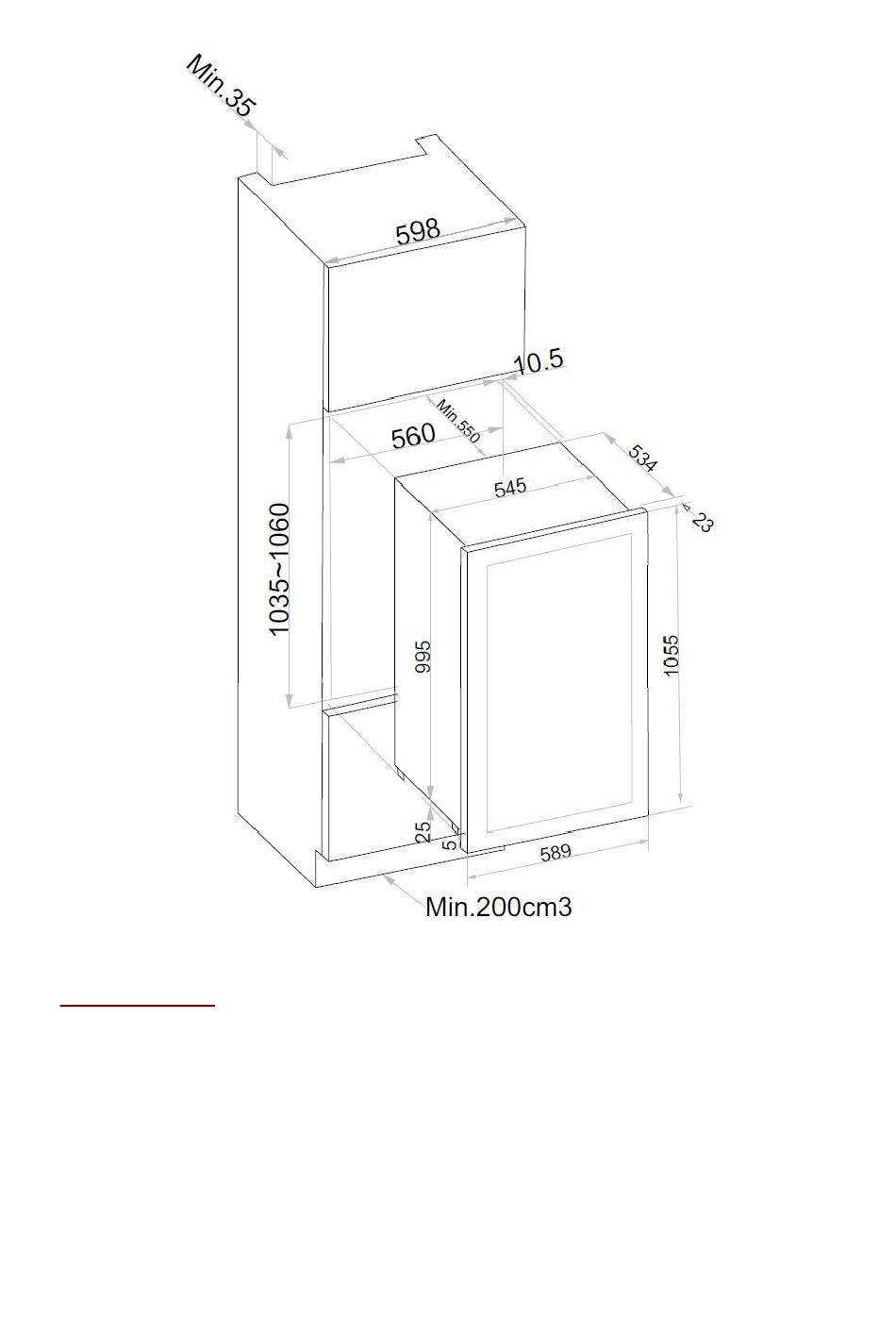

Taille de la niche : largeur : 560 mm ; profondeur : 550 mm ; hauteur : min 1035 mm
1) Ajustez la fixation gauche (ou droite si charnière gauche). Devisez légèrement les vis 1 afin d'ajuster la
fixation, nous conseillons d'avoir une distance A de 4.5 mm.
2) Ajustez la fixation droite (ou gauche si charnière gauche). Devisez légèrement les vis 2 afin d'ajuster la
fixation, nous conseillons d'avoir une distance B de 10.5 mm.
