Installation et montage:
Avant l'installation, vérifiez que les têtes de LED n'ont pas été endommagées lors du transport. N'utilisez pas de pièces endommagées ou. cassées.

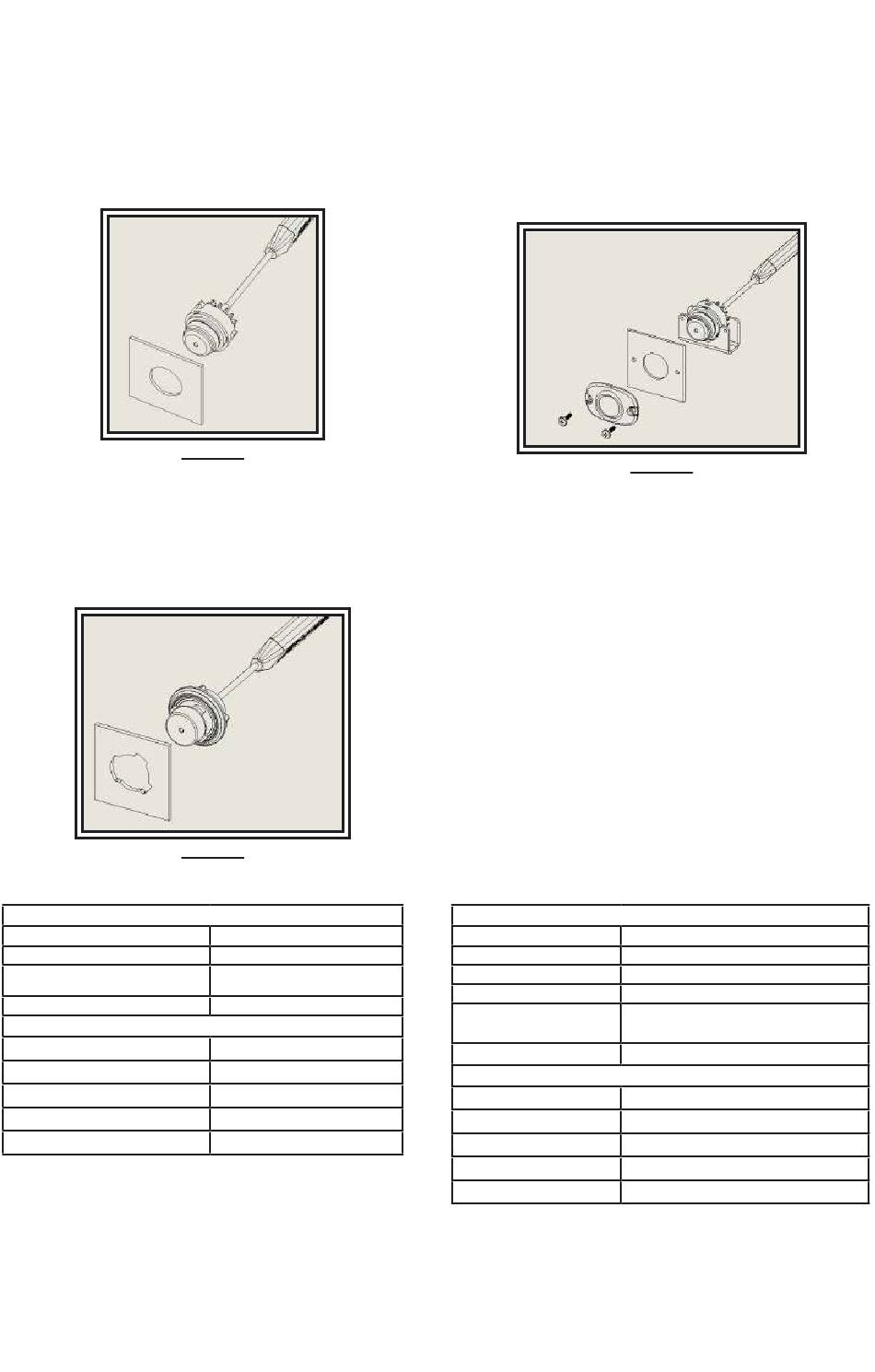

Montage de la lampe (Figure 1):
Choisissez un emplacement dans le logement de lampe du véhicule à au moins
25,4 mm (1") des autres ampoules. Percez un trou de 25,4 mm (1") dans le
logement du réflecteur de lampe du véhicule avec une scie-cloche. Installez la
tête de LED dans le trou, comme illustré sur la Figure 1. Utilisez du silicone RTV
autour de la tête de LED pour la sceller. Attachez le module conducteur à un
faisceau de câblage ou à une structure de carrosserie à proximité. Effectuez les
branchements électriques comme décrit ci-dessous.
Montage à verrouillage rotatif (Figure 3):
Repérez et retirez la fiche de l'ampoule d'origine en la faisant tourner dans le sens
inverse des aiguilles d'une montre jusqu'à ce que la fiche de l'ampoule s'arrête de
tourner, puis retirez-la du culot. Notez la position des encoches de dégagement de
la came de retenue. Appliquez du produit d'étanchéité silicone RTV autour du joint
en caoutchouc. Insérez la tête d'éclairage à verrouillage rotatif dans le culot et
faites-la tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'elle s'arrête.
Assurez-vous que la tête d'éclairage est bien fixée dans le culot.
Connexion électrique:
ROUGE
NOIR
BLEU
JAUNE
APPLIQUER LE CÂBLE BLEU SUR LE
CÂBLE NOIR
0 À 1 S.
1 À 3 S.
3 À 5 S.
5 S.
Figure 1
Figure 3
UNICOLORE
POSITIF
NÉGATIF
SÉLECTION DU MODE SUR NÉGATIF/
POSITIF (ATTÉNUATION EN MODE
D'AVERTISSEMENT UNIQUEMENT)
FONCTION SYNCHRONISÉE
FONCTION
MODE SUIVANT
MODE PRÉCÉDENT
MODE PAR DÉFAUT D'USINE
DERNIER MODE
Surface de montage (Figure 2):
Choisissez un emplacement dans la carrosserie du véhicule à au moins 25,4
mm (1") des autres objets. Percez un trou de 25,4 mm (1") dans la carrosserie
avec une scie-cloche. En utilisant le cadre comme modèle, marquez et percez
les emplacements des trous de montage dans la surface de montage. Effectuez
les branchements électriques décrits ci-dessous et placez la tête de LED dans le
trou de 25,4 mm (1"). Installez le cadre et le support à l'aide des deux vis fournies.
Serrez les vis à 8 + -2 in-lbs. Utilisez du produit d'étanchéité silicone RTV autour
des trous de montage et des trous de vis.
ROUGE
BLANC
ROUGE ET BLANC
NOIR
BLEU
JAUNE
APPLIQUER LE CÂBLE BLEU SUR LE
CÂBLE NOIR
0 À 1 S.
1 À 3 S.
3 À 5 S.
5 S.
Figure 2
BICOLORE
POSITIF, COULEURS 1 & 3
POSITIF, COULEURS 2 & 4
POSITIF, (COULEURS 1 & 3) & (COULEURS 2 & 4)
NÉGATIF
SÉLECTION DU MODE SUR NÉGATIF/POSITIF
(ATTÉNUATION EN MODE
D'AVERTISSEMENT UNIQUEMENT)
FONCTION SYNCHRONISÉE
FONCTION
PROCHAIN MODE
MODE PRÉCÉDENT
MODE PAR DÉFAUT D'USINE
DERNIER MODE
Page 2 sur 3
