Installation und Montage:
Überprüfen Sie die LED-Köpfe vor der Montage auf Transportschäden. Verwenden Sie keine beschädigten Teile

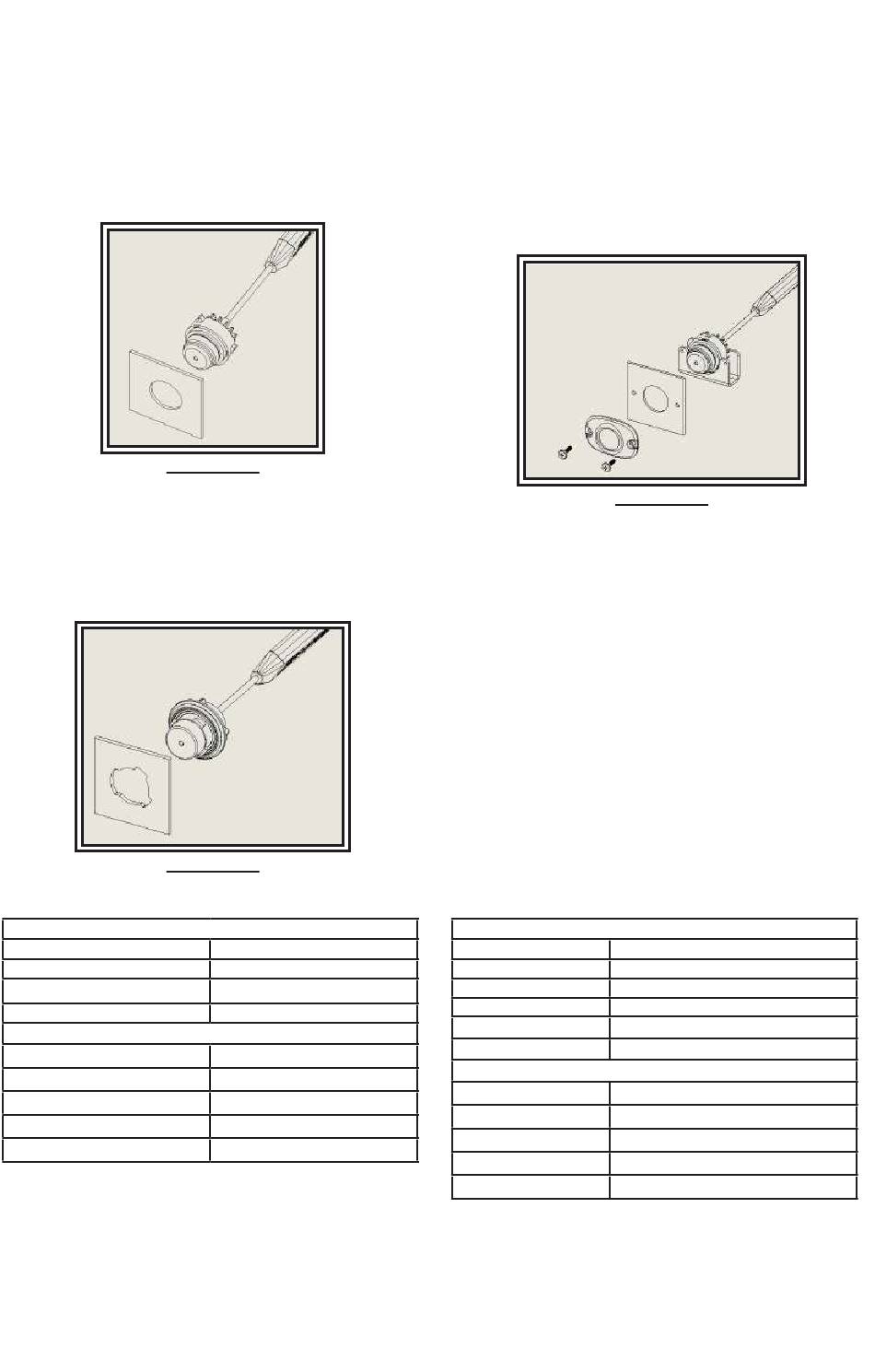

Lampenmontage (Abbildung 1):
Wählen Sie eine Stelle im Lampengehäuse des Fahrzeugs, die mindestens
25,4 mm (1,0") von vorhandenen Glühlampen entfernt ist. Bohren Sie mit
einer Lochsäge ein 25,4-mm-Loch (1,0") in das Reflektorgehäuse des
Fahrzeugs. Montieren Sie den LED-Kopf in das Bohrloch, wie in Abbildung
1 dargestellt. Verwenden Sie zur Abdichtung des LED-Kopfs RTV-Silikon.
Befestigen Sie das Treibermodul in unmittelbarer Nähe eines Kabelbaums oder
der Karosseriestruktur. Stellen Sie elektrische Verbindungen her, wie unten
beschrieben.
Abbildung 1
Twist-Lock-Montage (Abbildung 3):
Finden und entfernen Sie den OEM-Glühlampenstecker, indem Sie ihn gegen den
Uhrzeigersinn bis zum Anschlag drehen, und ziehen Sie ihn aus der Fassung.
Beachten Sie die Positionen der Aussparungen für die Haltenocken. Tragen Sie
die RTV-Silikon-Dichtmasse um die Gummidichtung herum auf. Führen Sie den
Twist-Lock-Lampenkopf durch die Fassung, und drehen Sie ihn im Uhrzeigersinn
bis zum Anschlag. Achten Sie darauf, dass der Lampenkopf fest in der Fassung
sitzt.
Abbildung 3
Elektrische Verbindung:
ROT
SCHWARZ
BLAU
GELB
BLAUES UND SCHWARZES KABEL
ZUSAMMENFÜHREN
0-1 SEK.
1-3 SEK.
3-5 SEK.
5 SEK.
EINFARBIG
POSITIV
NEGATIV
MUSTERAUSWAHL NEGATIV/POSITIV
(NUR DIMMEN DES WARNMUSTERS)
SYNCHRONISIERIERUNGS-FUNKTION
FUNKTION
NÄCHSTES MUSTER
VORHERIGES MUSTER
WERKSEITIGES STANDARDMUSTER
LETZTES MUSTER
Oberflächenmontage (Abbildung 2):
Wählen Sie eine Stelle in der Fahrzeugkarosserie, die mindestens 25,4 mm
(1,0") von anderen Objekten entfernt ist. Bohren Sie mit einer Lochsäge ein 24,
5-mm-Loch (1,0") in die Karosserie. Verwenden Sie die Blendenverkleidung als
Schablone, markieren Sie die Positionen der Montagelöcher und bohren Sie
diese in die Montagefläche. Stellen Sie wie unten beschrieben die elektrischen
Verbindungen her, und setzen Sie den LED-Kopf in das 25,4-mm-Loch (1,0")
ein. Montieren Sie die Blendenverkleidung und die Halterung mit den beiden
mitgelieferten Schrauben. Ziehen Sie die Schrauben mit 8 + -2 in-lbs an. Um
die Befestigungs- und Schraubenlöcher herum sollte RTV-Silikon-Dichtmasse
aufgetragen werden.
Abbildung 2
ROT
WEISS
ROT UND WEISS
SCHWARZ
BLAU
GELB
BLAUES UND SCHWARZES
KABEL ZUSAMMENFÜHREN
0-1 SEK.
1-3 SEK.
3-5 SEK.
5 SEK.
ZWEIFARBIG
POSITIV, FARBEN 1 & 3
POSITIV, FARBEN 2 & 4
POSITIVE, (COLORS 1 & 3) & (COLORS 2 & 4)
NEGATIV
MUSTERAUSWAHL NEGATIV/POSITIV
(NUR DIMMEN DES WARNMUSTERS)
SYNCHRONISIERIERUNGS-FUNKTION
FUNKTION
NÄCHSTES MUSTER
VORHERIGES MUSTER
WERKSEITIGES STANDARDMUSTER
LETZTES MUSTER
