Instalación y montaje:
Antes de la instalación, compruebe si los cabezales LED han sufrido daños durante el transporte. No utilice piezas dañadas o rotas.

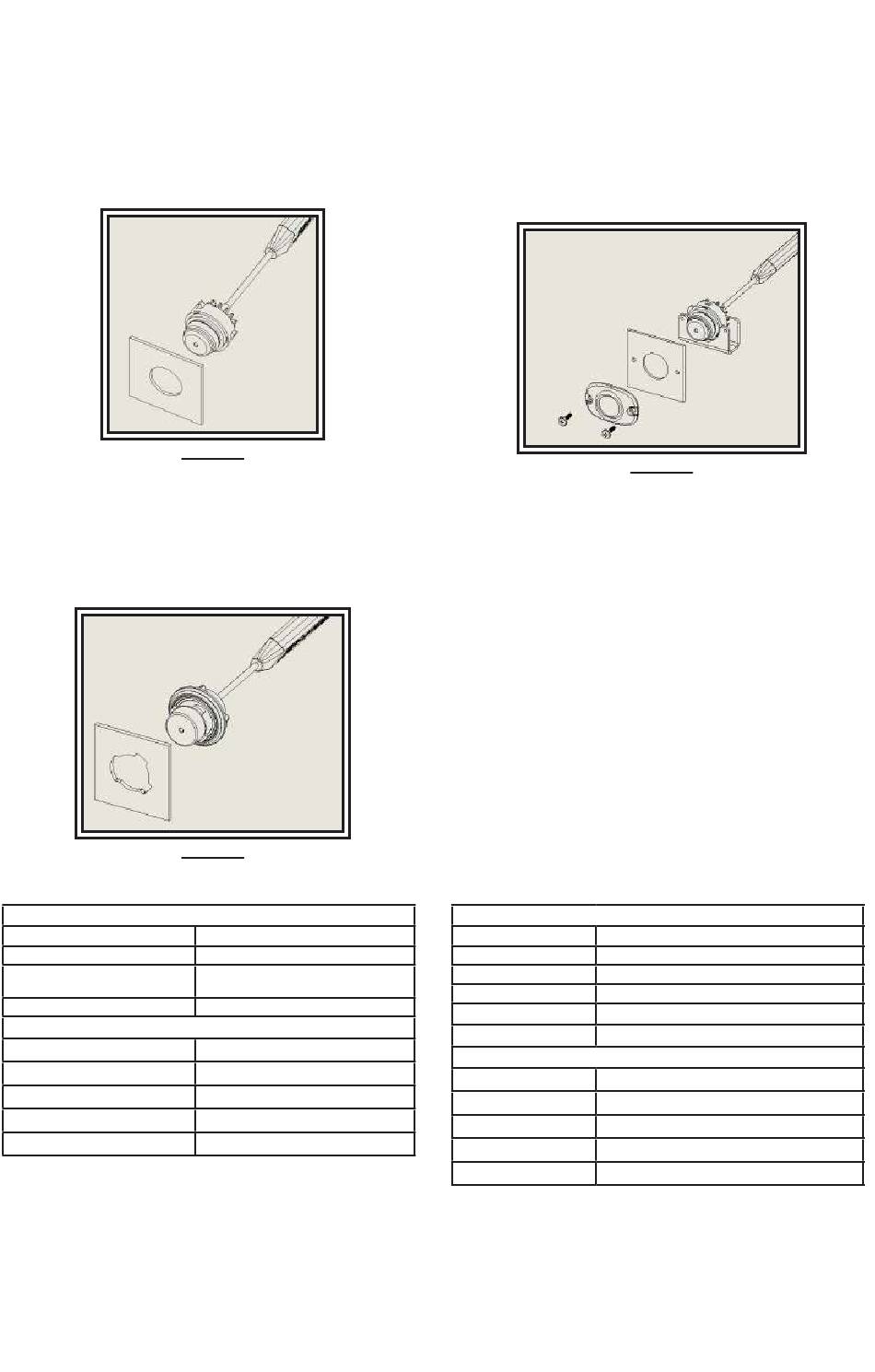

Montaje de la lámpara (Figura 1):
Elija una ubicación en la carcasa de la luz del vehículo que esté al menos a
25,4 mm (1 pulg.) de las bombillas existentes. Perfore un orificio de 25,4 mm
(1 pulg.) en la carcasa del reflector de la lámpara del vehículo con una sierra
de corona. Instale el cabezal LED en el orificio como se muestra en la Figura 1.
Utilice silicona RTV alrededor del cabezal LED para sellarlo. Fije el módulo del
controlador a un mazo de cables o una estructura de la carrocería cercanos.
Realice las conexiones eléctricas como se describe a continuación.
Montaje de cierre por torsión (Figura 3):
Localice y retire el enchufe macho de la bombilla del fabricante original girándolo
en el sentido contrario a las agujas del reloj hasta que ya no gire más y tire de él
para sacarlo del enchufe. Tome nota de las posiciones de las muescas de holgura
de la leva de retención. Aplique sellador de silicona RTV alrededor de la junta de
goma. Inserte el cabezal de luz de cierre por torsión en el enchufe y gírelo en el
sentido de las agujas del reloj hasta que se detenga. Asegúrese de que el cabezal
de luz está bien sujeto en el enchufe.
Conexión eléctrica:
ROJO
NEGRO
AZUL
AMARILLO
APLIQUE EL CABLE AZUL SOBRE EL
CABLE NEGRO
0-1 SEG.
1-3 SEG.
3-5 SEG.
5 SEG.
Figura 1
Figura 3
Color único
POSITIVO
NEGATIVO
SELECCIÓN DE PATRÓN NEGATIVA / POSITIVO
(SOLO ATENUADO EN PATRÓN DE ADVER-
TENCIA)
FUNCIÓN SINCRONIZADA
FUNCIÓN
SIGUIENTE PATRÓN
PATRÓN ANTERIOR
PATRÓN PREDETERMINADO DE FÁBRICA
ÚLTIMO PATRÓN
Montaje en superficie (Figura 2):
Elija una ubicación en la carrocería del vehículo que esté a una distancia mínima
de 25,4 mm (1 pulg.) de otros objetos. Perfore un orificio de 25,4 mm (1 pulg.) en
la carrocería con una sierra de corona. Utilizando el marco como plantilla, marque
y perfore las ubicaciones de los orificios de montaje en la superficie de montaje.
Realice las conexiones eléctricas que se describen a continuación y coloque el
cabezal LED en el orificio de 25,4 mm (1 pulg.). Instale el marco y el soporte con
los dos tornillos suministrados. Apriete los tornillos a 8 + -2 pulg-lbs. Se debe
utilizar sellador de silicona RTV alrededor de los orificios de tornillos y de montaje.
ROJO
BLANCO
ROJO & BLANCO
NEGRO
SELECCIÓN DE PATRÓN NEGATIVA / POSITIVO (SOLO
AZUL
AMARILLO
APLIQUE EL CABLE AZUL
SOBRE EL CABLE NEGRO
0-1 SEG.
1-3 SEG.
3-5 SEG.
5 SEG.
Figura 2
Color doble:
POSITIVO, COLORES 1 & 3
POSITIVO, COLORES 2 & 4
POSITIVO, (COLORES 1 & 3) & (COLORES 2 & 4)
NEGATIVO
ATENUADO EN PATRÓN DE ADVERTENCIA)
FUNCIÓN SINCRONIZADA
FUNCIÓN
PATRÓN PRÓXIMO
PATRÓN ANTERIOR
PATRÓN PREDETERMINADO DE FÁBRICA
ÚLTIMO PATRÓN
