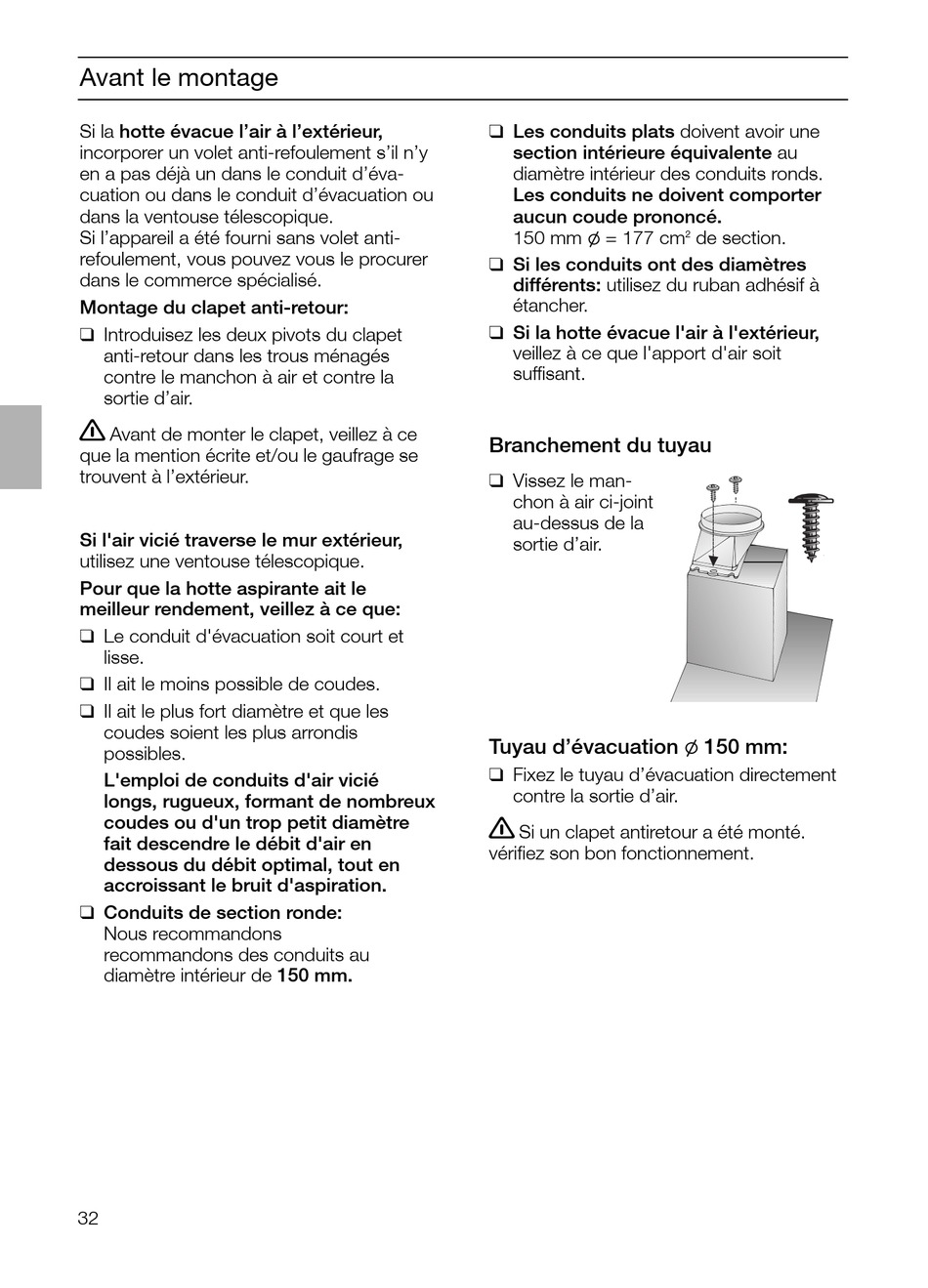

Avant le montage
Si la hotte évacue l'air à l'extérieur,
incorporer un volet anti-refoulement s'il n'y
en a pas déjà un dans le conduit d'éva-
cuation ou dans le conduit d'évacuation ou
dans la ventouse télescopique.
Si l'appareil a été fourni sans volet anti-
refoulement, vous pouvez vous le procurer
dans le commerce spécialisé.
Montage du clapet anti-retour:
Introduisez les deux pivots du clapet
anti-retour dans les trous ménagés
contre le manchon à air et contre la
sortie d'air.
Avant de monter le clapet, veillez à ce
que la mention écrite et/ou le gaufrage se
trouvent à l'extérieur.
Si l'air vicié traverse le mur extérieur,
utilisez une ventouse télescopique.
Pour que la hotte aspirante ait le
meilleur rendement, veillez à ce que:
Le conduit d'évacuation soit court et
lisse.
Il ait le moins possible de coudes.
Il ait le plus fort diamètre et que les
coudes soient les plus arrondis
possibles.
L'emploi de conduits d'air vicié
longs, rugueux, formant de nombreux
coudes ou d'un trop petit diamètre
fait descendre le débit d'air en
dessous du débit optimal, tout en
accroissant le bruit d'aspiration.
Conduits de section ronde:
Nous recommandons
recommandons des conduits au
diamètre intérieur de 150 mm.
32
Les conduits plats doivent avoir une
section intérieure équivalente au
diamètre intérieur des conduits ronds.
Les conduits ne doivent comporter
aucun coude prononcé.
150 mm l = 177 cm
Si les conduits ont des diamètres
différents: utilisez du ruban adhésif à
étancher.
Si la hotte évacue l'air à l'extérieur,
veillez à ce que l'apport d'air soit
suffisant.
Branchement du tuyau
Vissez le man-
chon à air ci-joint
au-dessus de la
sortie d'air.
Tuyau d'évacuation l 150 mm:
Fixez le tuyau d'évacuation directement
contre la sortie d'air.
Si un clapet antiretour a été monté.
vérifiez son bon fonctionnement.
2 de section.
