Zubehör für Ihren Tablet PC (optional)
Tablet PC an die GripBattery anschließen
Die GripBattery wird auch dann geladen, wenn sie ohne Tablet PC
am Netzadapter angeschlossen ist.
Der Netzadapter kann bei verbundener GripBattery sowohl an das System als
auch an die GripBattery angeschlossen werden. Je nach Einstellung im Q702
werden System und GripBattery parallel oder seriell geladen.
Beachten Sie, dass der Stecker der GripBattery nur für diesen Tablet PC
konzipiert ist. Schließen Sie keine anderen Geräte an die GripBattery an, um
Schäden am Gerät oder der GripBattery zu vermeiden.
GripBattery

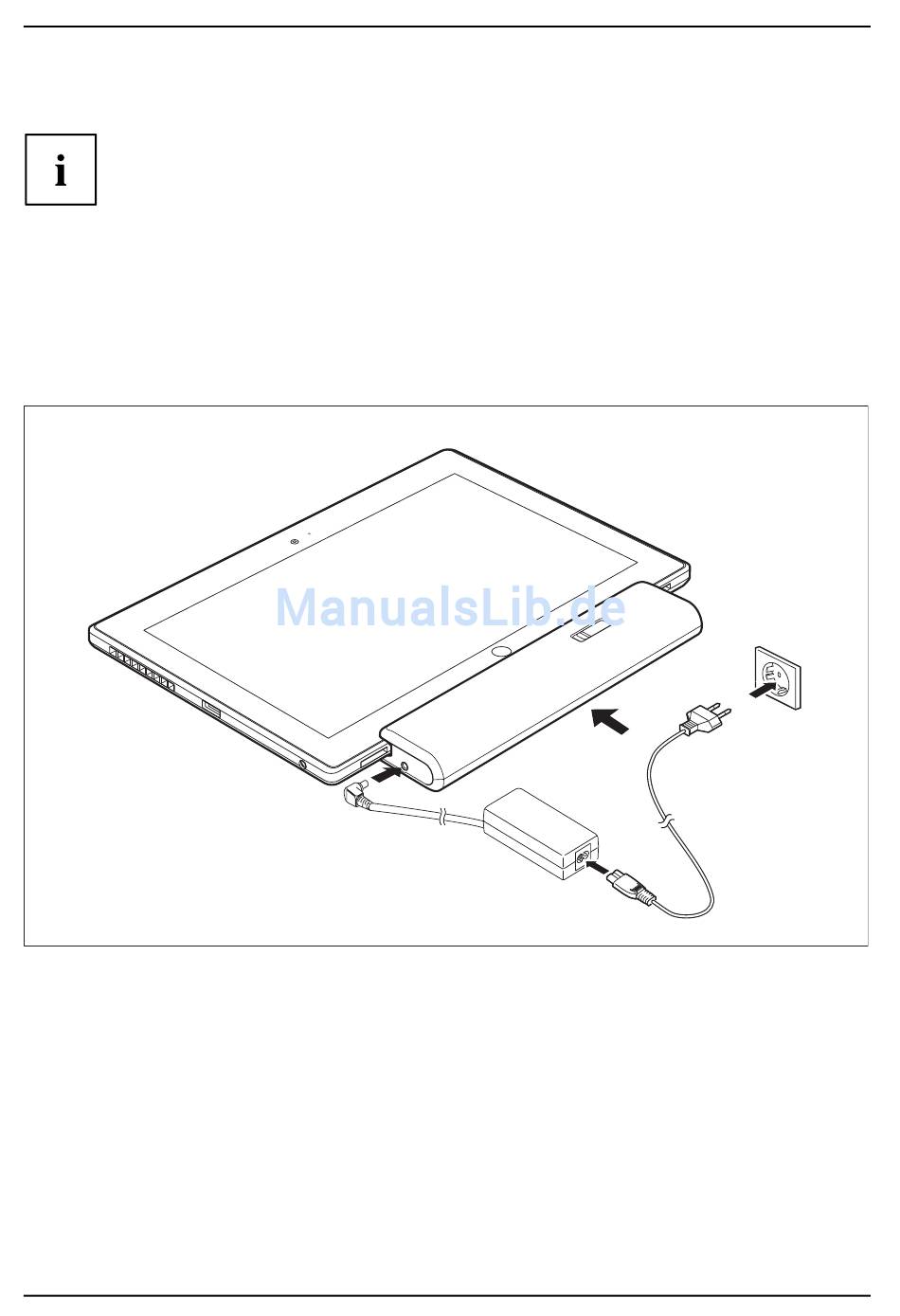

► Ziehen Sie den Netzstecker des Netzadapters aus der Steckdose.
► Ziehen Sie die Netzadapterleitung aus der Gleichspannungsbuchse (DC IN) des Tablet PC.
► Platzieren Sie den Tablet PC so, dass er auf der Ablagefläche der GripBattery anliegt.
► Drücken Sie die GripBattery auf den Tablet PC (1), bis sie spürbar am Stecker einrastet.
► Schließen Sie die Netzleitung (2) an den Netzadapter an.
► Schließen Sie die Netzleitung an die Steckdose an (3).
► Schließen Sie die Netzadapterleitung (4) an die Gleichspannungsbuchse
(DC IN) der GripBattery an.
60
1
4
3
2
