Test Last
Tabelle.A1-1 Test Last mit Klemmen an langer Rahmenseite (Bild A1)
Mittelpunkt Klemmen
(e & Lc: mm)
315 ≦ e ≦ 435, 100 ≦ Lc ≦ 150
Tabelle.A2-1 Test Last mit Klemmen an langer Rahmenseite (Bild A2)
Mittelpunkt Klemmen
(e: mm)
415 ≦ e ≦ 435
300 ≦ e ≦ 435
Tabelle.A3-1 Test Last Schraubmontage (Bild A3)
Schrauben und Muttern
(Positionen der Befestigungslöcher)
4 Befestigungen bei "b"
*Die Testlast wurde mit einem Sicherheitsfaktor von 1,5 von der Designlast errechnet.

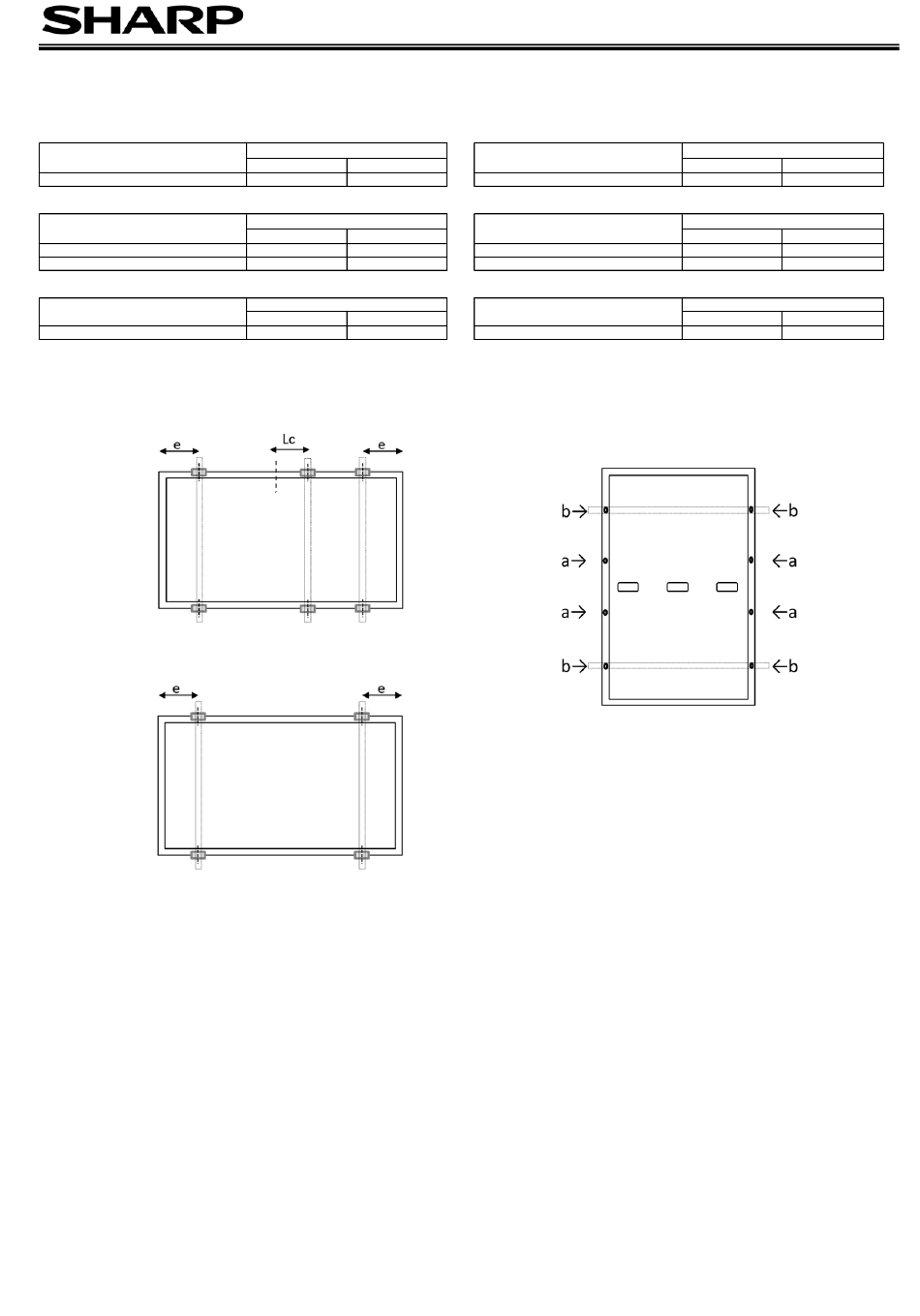

Bild A1: Klemmenposition an langer Rahmenseite
Bild A2: Klemmenposition an langer Rahmenseite
Test Last
Drucklast Soglast
5.400Pa 2.400Pa
Test Last
Drucklast Soglast
5.400Pa 2.400Pa
2.400Pa 2.400Pa
Test Last
Drucklast Soglast
5.400Pa 2.400Pa
Modulmitte

Anhang

(normativ)
Design Last
Tabelle.A1 Design Last mit Klemmen an langer Rahmenseite (Bild A1)
Mittelpunkt Klemmen
(e & Lc: mm)
315 ≦ e ≦ 435, 100 ≦ Lc ≦ 150
Tabelle.A2 Design Last mit Klemmen an langer Rahmenseite (Bild A2)
Mittelpunkt Klemmen
(e: mm)
415 ≦ e ≦ 435
300 ≦ e ≦ 435
Tabelle.A3 Design Last Schraubmontage (Bild A3)
Mittelpunkt Klemmen
(Positionen der Befestigungslöcher)
4 Befestigungen bei "b"
Bild A3: Positionen der Montagelöcher für
Schaubmontage
8
