Anhang - Sharp NU-JC410 Installationshandbuch

Test Last
Tabelle.A1-1 Test Last mit Klemmen an langer Rahmenseite (Bild A1)
Mittelpunkt Klemmen
(e: mm)
234 ＜ e ＜ 326
0 ＜ e ＜ 430
Tabelle.A2-1 Test Last mit Klemmen an kurzer Rahmenseite (Bild A2)
Mittelpunkt Klemmen
(e: mm)
0 ＜ e ＜ 255
Tabelle.A3-1 Test Last mit Klemmen an langer & kurzer Rahmenseite (Bild A3)
Mittelpunkt Klemmen
(L, S: mm)
0 ＜ L ＜ 430 , 0 ＜ S ＜ 255
Tabelle.B-1 Test Last Schraubmontage (Bild B)
Schrauben und Muttern
(Positionen der Befestigungslöcher)
4 Befestigungen bei "a"
* Testablauf gemäß IEC 61215-2:2016. Die Testergebnisse basieren auf einer internen Bewertung.
**Die Testlast wurde mit einem Sicherheitsfaktor von 1,5 von der Designlast errechnet.

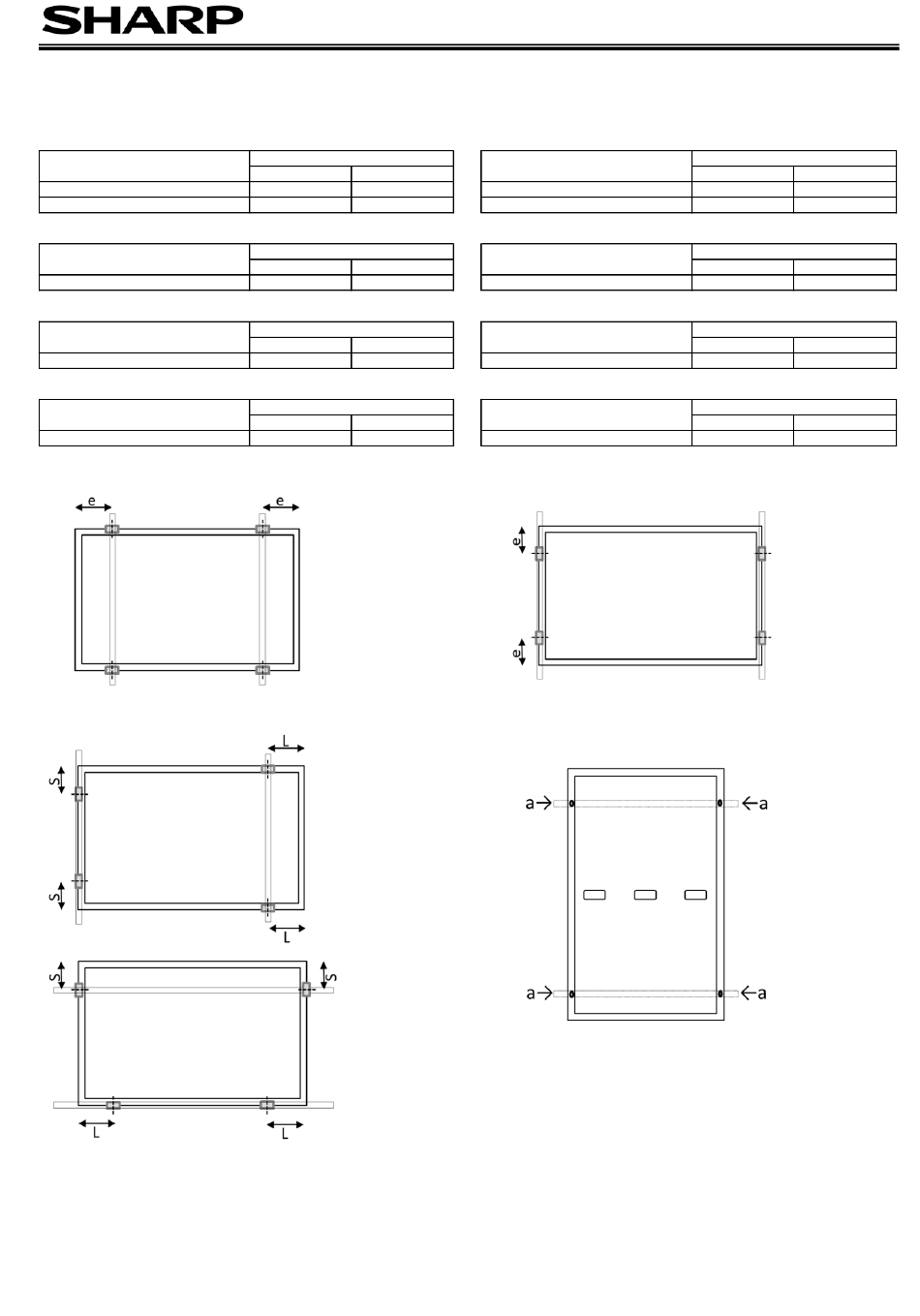

Bild A1: Klemmenposition an langer Rahmenseite
Bild A3: Klemmenpositionen an langer und kurzer Rahmenseite

Anhang

(normativ)
Test Last
Drucklast Soglast
5.400Pa 2.400Pa
2.400Pa 2.400Pa
Test Last
Drucklast Soglast
1.800Pa* 1.800Pa*
Test Last
Drucklast Soglast
1.800Pa* 1.800Pa*
Test Last
Drucklast Soglast
5.400Pa 2.400Pa
Design Last
Tabelle.A1 Design Last mit Klemmen an langer Rahmenseite (Bild A1)
Mittelpunkt Klemmen
(e: mm)
234 ＜ e ＜ 326
0 ＜ e ＜ 430
Tabelle.A2 Design Last mit Klemmen an kurzer Rahmenseite (Bild A2)
Mittelpunkt Klemmen
(e: mm)
0 ＜ e ＜ 255
Tabelle.A1 Design Last mit Klemmen an langer & kurzer Rahmenseite (Bild A3)
Mittelpunkt Klemmen
(L, S: mm)
0 ＜ L ＜ 430 , 0 ＜ S ＜ 255
Tabelle.B Design Last Schraubmontage (Bild B)
Schrauben und Muttern
(Positionen der Befestigungslöcher)
4 Befestigungen bei "a"
Bild A2: Klemmenposition an kurzer Rahmenseite
Bild B: Positionen der Montagelöcher für Schaubmontage
8
SIM02E-011-DE
Design Last
Drucklast Soglast
3.600Pa 1.600Pa
1.600Pa 1.600Pa
Design Last
Drucklast Soglast
1.200Pa 1.200Pa
Design Last
Drucklast Soglast
1.200Pa 1.200Pa
Design Last
Drucklast Soglast
3.600Pa 1.600Pa
