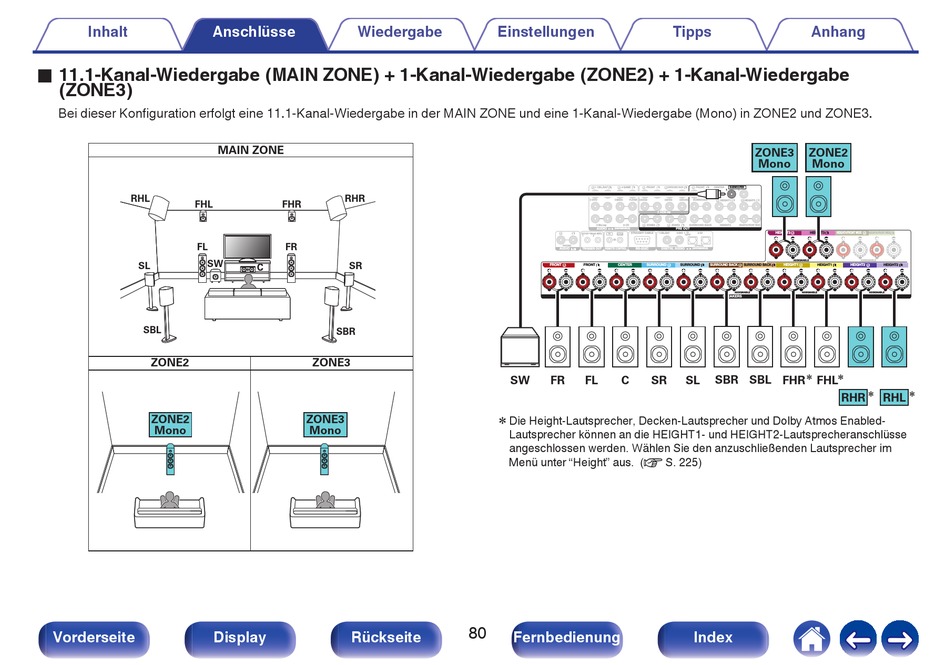

o 11.1-Kanal-Wiedergabe (MAIN ZONE) + 1-Kanal-Wiedergabe (ZONE2) + 1-Kanal-Wiedergabe
(ZONE3)
Bei dieser Konfiguration erfolgt eine 11.1-Kanal-Wiedergabe in der MAIN ZONE und eine 1-Kanal-Wiedergabe (Mono) in ZONE2 und ZONE3.
MAIN ZONE
RHL
FHL
FL
SW
S L
SBL
Z O N E 2
ZONE2
Mono
Vorderseite Display
Wiedergabe
RHR
FHR
FR
S R
C
SBR
Z O N E 3
ZONE3
Mono
Rückseite
Einstellungen
1 CBL/SAT 4 GAME FRONT
2 DVD 5 MEDIA PLAYER SURROUND
3 Blu-ray 6 CD ZONE2
AUDIO (ASSIGNABLE)
STRAIGHT CABLE
DC12V 150mA MAX.
1 2
PHONO
AUDIO TRIGGER OUT REMOTE CONTROL RS-232C
FRONT FRONT CENTER SURROUND
SW FR FL C
z Die Height-Lautsprecher, Decken-Lautsprecher und Dolby Atmos Enabled-
Lautsprecher können an die HEIGHT1- und HEIGHT2-Lautsprecheranschlüsse
angeschlossen werden. Wählen Sie den anzuschließenden Lautsprecher im
Menü unter "Height" aus. (v S. 225)
