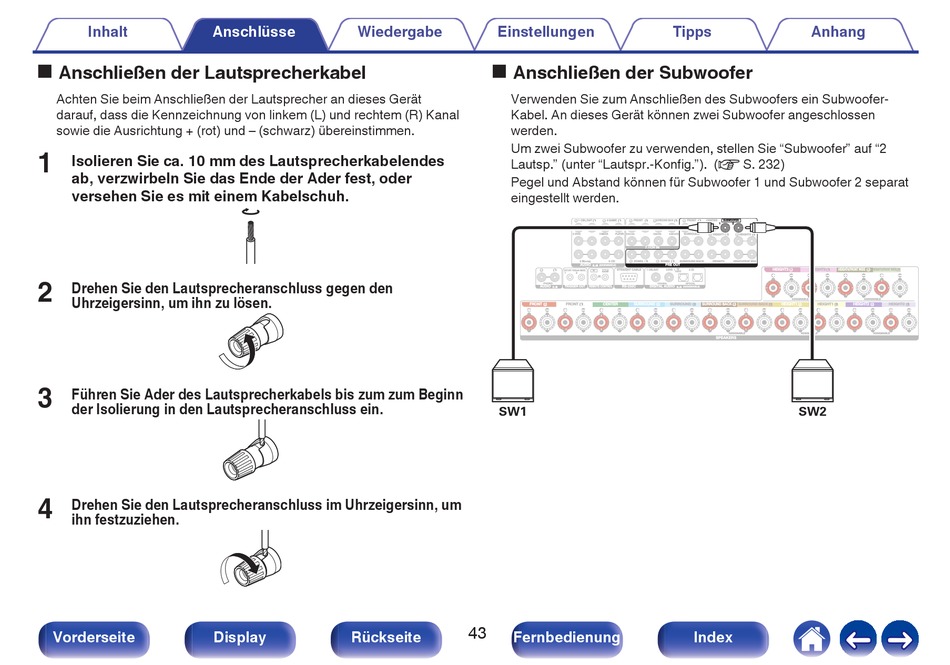

o Anschließen der Lautsprecherkabel
Achten Sie beim Anschließen der Lautsprecher an dieses Gerät
darauf, dass die Kennzeichnung von linkem (L) und rechtem (R) Kanal
sowie die Ausrichtung + (rot) und – (schwarz) übereinstimmen.
1
Isolieren Sie ca. 10 mm des Lautsprecherkabelendes
ab, verzwirbeln Sie das Ende der Ader fest, oder
versehen Sie es mit einem Kabelschuh.
2
Drehen Sie den Lautsprecheranschluss gegen den
Uhrzeigersinn, um ihn zu lösen.
3
Führen Sie Ader des Lautsprecherkabels bis zum zum Beginn
der Isolierung in den Lautsprecheranschluss ein.
4
Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um
ihn festzuziehen.
Vorderseite Display
Wiedergabe Einstellungen
o Anschließen der Subwoofer
Verwenden Sie zum Anschließen des Subwoofers ein Subwoofer-
Kabel. An dieses Gerät können zwei Subwoofer angeschlossen
werden.
Um zwei Subwoofer zu verwenden, stellen Sie "Subwoofer" auf "2
Lautsp." (unter "Lautspr.-Konfig."). (v S. 232)
Pegel und Abstand können für Subwoofer 1 und Subwoofer 2 separat
eingestellt werden.
FRONT
SW1
43
Rückseite Fernbedienung
Tipps
1 CBL/SAT 4 GAME FRONT SURROUND BACK FRONT CENTER
1
2 DVD 5 MEDIA PLAYER SURROUND CENTER SUBWOOFER SURROUND HEIGHT1
7.1CH IN
3 Blu-ray 6 CD ZONE2 ZONE3 SURROUND BACK HEIGHT2
AUDIO (ASSIGNABLE) PRE OUT
1 TV
DC12V 150mA MAX. STRAIGHT CABLE 1 CBL/SAT 2 DVD 2 CD
AUDIO
1 2
PHONO
COAXIAL OPTICAL
AUDIO TRIGGER OUT REMOTE CONTROL RS-232C DIGITAL AUDIO
(ASSIGNABLE)
FRONT CENTER SURROUND SURROUND SURROUND BACK
SPEAKERS
Index
Anhang
SUBWOOFER
2
HEIGHT3
HEIGHT4/FRONT WIDE
HEIGHT3 HEIGHT3 HEIGHT4/FRONT WIDE HEIGHT4/FRONT WIDE
ASSIGNABLE ASSIGNABLE
SURROUND BACK HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2
ASSIGNABLE ASSIGNABLE ASSIGNABLE
SW2
