Denon AVC-X8500H Bedienungsanleitung Seite 46

Inhalt Anschlüsse

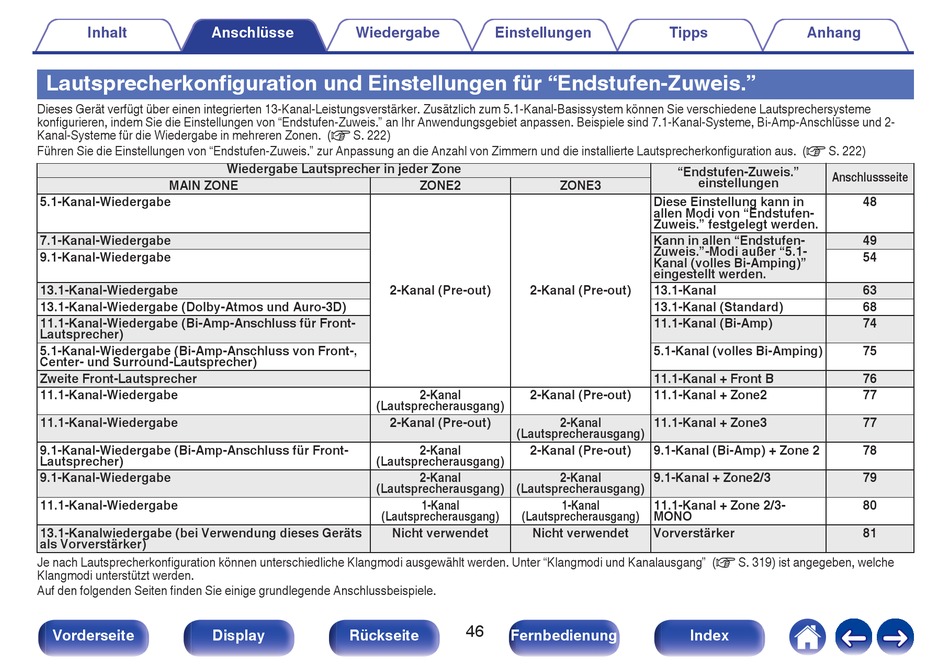

Lautsprecherkonfiguration und Einstellungen für "Endstufen-Zuweis."
Dieses Gerät verfügt über einen integrierten 13-Kanal-Leistungsverstärker. Zusätzlich zum 5.1-Kanal-Basissystem können Sie verschiedene Lautsprechersysteme
konfigurieren, indem Sie die Einstellungen von "Endstufen-Zuweis." an Ihr Anwendungsgebiet anpassen. Beispiele sind 7.1-Kanal-Systeme, Bi-Amp-Anschlüsse und 2-
Kanal-Systeme für die Wiedergabe in mehreren Zonen. (v S. 222)
Führen Sie die Einstellungen von "Endstufen-Zuweis." zur Anpassung an die Anzahl von Zimmern und die installierte Lautsprecherkonfiguration aus. (v S. 222)
MAIN ZONE
5.1-Kanal-Wiedergabe
7.1-Kanal-Wiedergabe
9.1-Kanal-Wiedergabe
13.1-Kanal-Wiedergabe
13.1-Kanal-Wiedergabe (Dolby-Atmos und Auro-3D)
11.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-
Lautsprecher)
5.1-Kanal-Wiedergabe (Bi-Amp-Anschluss von Front-,
Center- und Surround-Lautsprecher)
Zweite Front-Lautsprecher
11.1-Kanal-Wiedergabe
11.1-Kanal-Wiedergabe
9.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-
Lautsprecher)
9.1-Kanal-Wiedergabe
11.1-Kanal-Wiedergabe
13.1-Kanalwiedergabe (bei Verwendung dieses Geräts
als Vorverstärker)
Je nach Lautsprecherkonfiguration können unterschiedliche Klangmodi ausgewählt werden. Unter "Klangmodi und Kanalausgang" (v S. 319) ist angegeben, welche
Klangmodi unterstützt werden.
Auf den folgenden Seiten finden Sie einige grundlegende Anschlussbeispiele.
Vorderseite Display
Wiedergabe
Wiedergabe Lautsprecher in jeder Zone
2-Kanal (Pre-out)
(Lautsprecherausgang)
2-Kanal (Pre-out)
(Lautsprecherausgang)
(Lautsprecherausgang)
(Lautsprecherausgang)
Nicht verwendet
Rückseite
Einstellungen
ZONE2 ZONE3
2-Kanal (Pre-out)
2-Kanal 2-Kanal (Pre-out)
2-Kanal
(Lautsprecherausgang)
2-Kanal 2-Kanal (Pre-out)
2-Kanal 2-Kanal
(Lautsprecherausgang)
1-Kanal 1-Kanal
(Lautsprecherausgang)
Nicht verwendet
46
Fernbedienung
Tipps Anhang
"Endstufen-Zuweis."
Anschlussseite
einstellungen
Diese Einstellung kann in
allen Modi von "Endstufen-
Zuweis." festgelegt werden.
Kann in allen "Endstufen-
Zuweis."-Modi außer "5.1-
Kanal (volles Bi-Amping)"
eingestellt werden.
13.1-Kanal
13.1-Kanal (Standard)
11.1-Kanal (Bi-Amp)
5.1-Kanal (volles Bi-Amping)
11.1-Kanal + Front B
11.1-Kanal + Zone2
11.1-Kanal + Zone3
9.1-Kanal (Bi-Amp) + Zone 2
9.1-Kanal + Zone2/3
11.1-Kanal + Zone 2/3-
MONO
Vorverstärker
Index
48
49
54
63
68
74
75
76
77
77
78
79
80
81
