Broil Chef PARAMOUNT BC-540SBS Montage- Und Bedienungsanleitung Seite 7

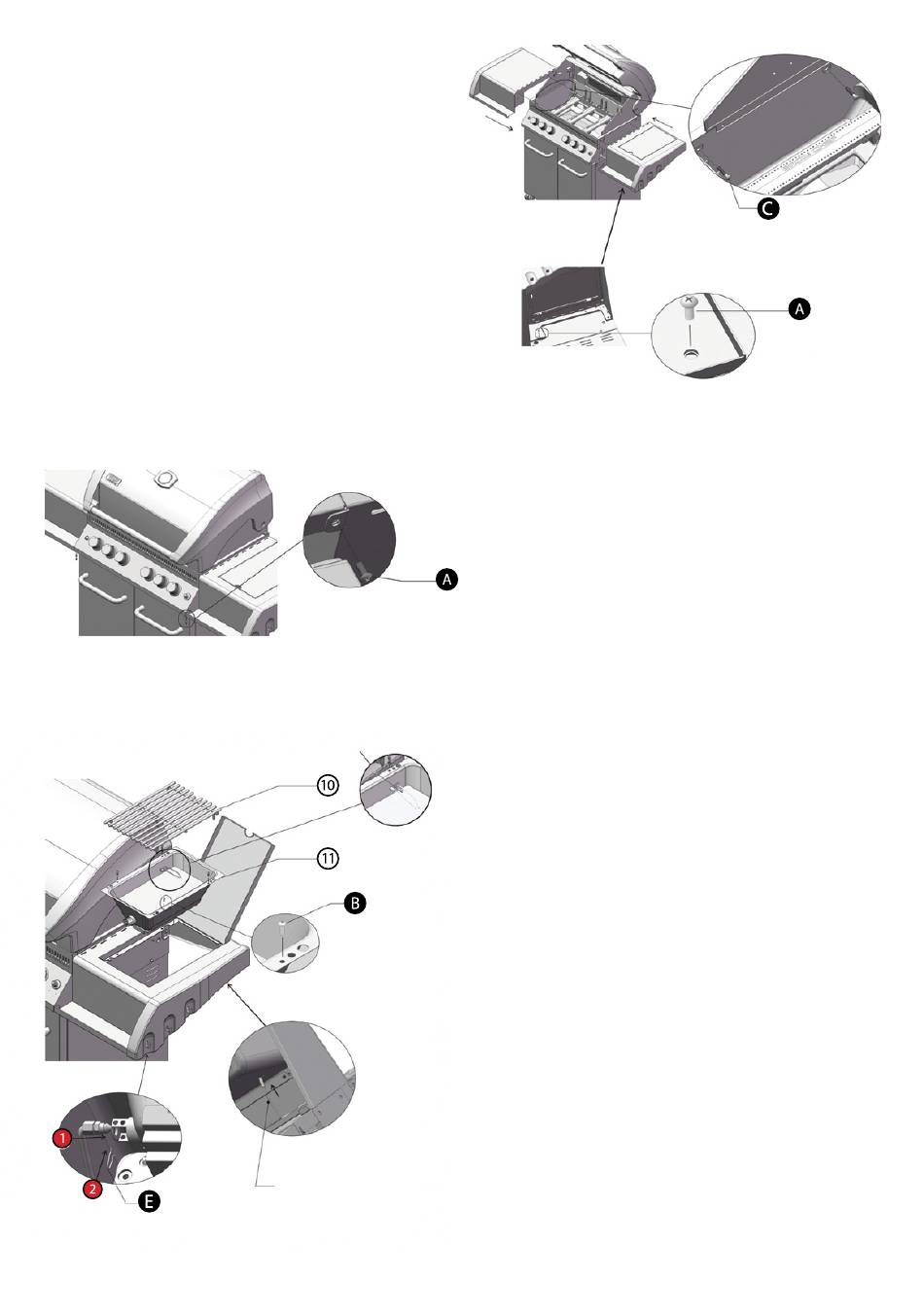

Schritt 12
Montage der Seitenablagen.
Öffnen Sie die Deckelhaube. Bringen Sie die
linke Seitenablage in Position und drehen Sie zunächst
von der Innenseite der Brennerkammer
zwei Schrauben (C) ein (noch nicht ganz festziehen).
Drehen Sie nun die übrigen Schrauben, von aussen,
unterhalb der Seitenablage ein. Vor dem
Festziehen aller Schrauben bitte zunächst
Schritt 13 ausführen.
7
Zündelektrode
Zündkabel
Schritt 13
Verbinden Sie die Seitenablage an der vorderen
Unterkante mit dem Bedienpanel.
Achten Sie vor dem festen Anziehen aller
Schrauben auf die optimale Ausrichtung der Ablage.
Wiederholen Sie den Vorgang mit der linken
Seitenablage/Seitenbrenner (Sear Burner).
Schließen Sie den Grilldeckel wieder.
Schritt 14
Montage des Seitenbrenners (Sear Burner)
Öffnen Sie den Deckel der rechten Seitenablage
und legen Sie den Seitenbrenner (11), mit der runden
Gasanschlussöffnung nach vorne, in die Seitenab-
lage ein.
Verwenden Sie zur Fixierung die vorgesehenen
Schrauben und ziehen Sie diese nur leicht an, so
dass die Emaillierung der Brennerschale nicht be-
schädigt wird.
Montieren Sie nun die Zündelektrode (28).
Legen Sie anschließend den Grillrost (10) ein.
Führen Sie den Metall-Flexschlauch unterhalb der
Ablage mit der Messing-Gasdüse vor die Öffnung
des Seitenbrenners in den vorgesehenen Halter ein
und sichern Sie diese, indem Sie den Splint (E) über
die Nut an der Messingdüse schieben.
Stecken Sie den Anschlussstecker (blau) des Zündka-
bels (schwarz) auf den Anschlusspin an der rechten
Seite des Seitenbrenners (11).
