Broil Chef PARAMOUNT BC-540SBS Montage- Und Bedienungsanleitung Seite 6

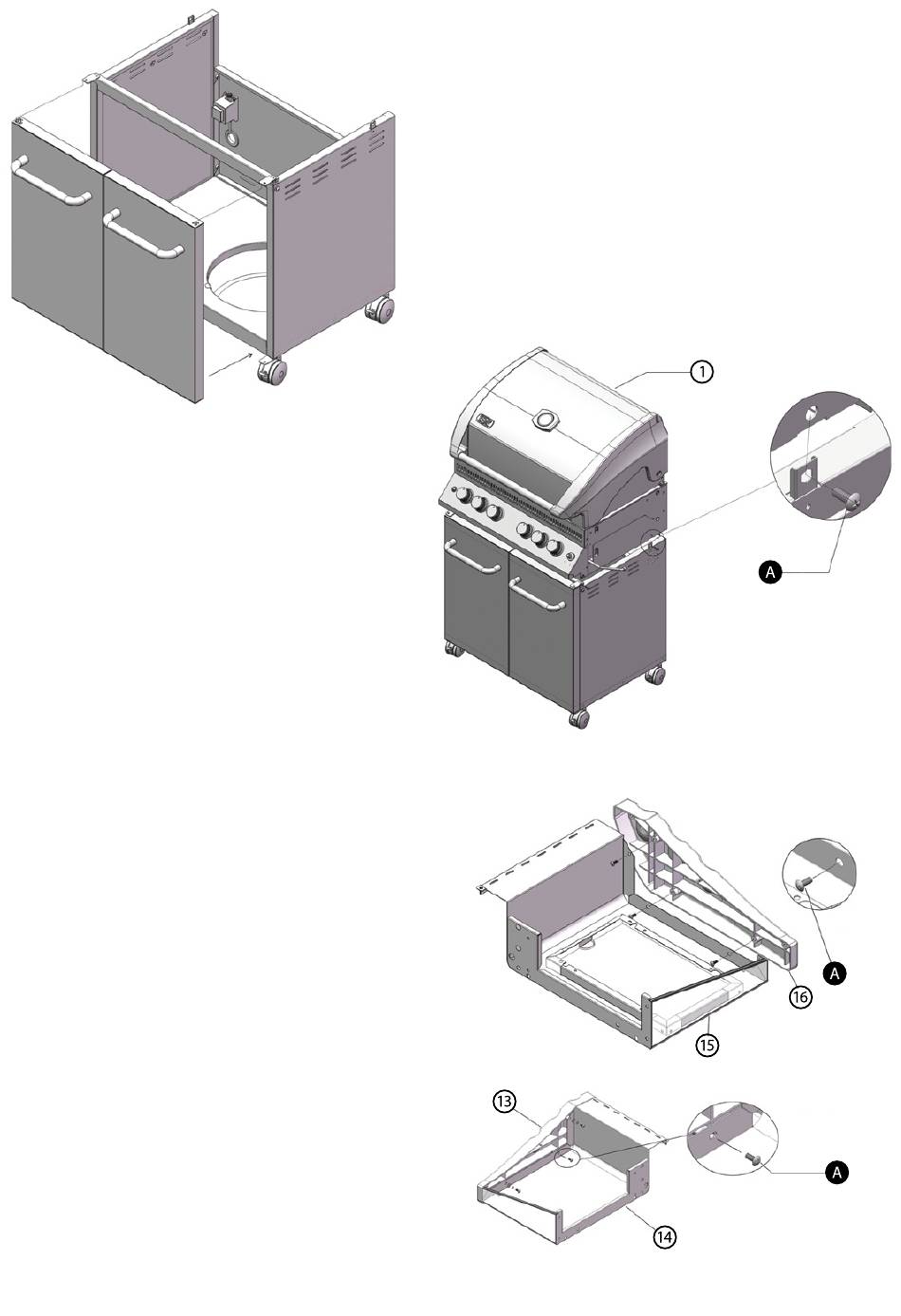

Schritt 9
Setzen Sie nun den vormontierten Grillkorpus (1) auf
den Unterschrank auf. Hier ist eine zweite Person
notwendig. Achten Sie darauf, dass der Korpus
exakt über den Haltelaschen am Unterschrank sitzt.
Verschrauben Sie nun den Korpus mit dem Unter-
schrank. Die Halteösen sind beweglich und lassen
sich seitlich etwas justieren, um die Schrauben
sauber eindrehen zu können.
Schritt 10
Öffnen Sie die Türen und bringen Sie die an der Unterseite
des Grillkorpus vormontierte Metall-Flexleitung mit der
vormontierten Messing-Gasdüse vorsichtig in Form, so dass
Sie sich durch die Öffnung, rechts oben in der Seitenwand
der Brennkammer, führen lässt. Achten Sie darauf, die Flex-
leitung nicht zu knicken. Ziehen Sie nun das provisorisch,
unterhalb des Bedienpanels verlegte Zündkabel (schwarz
mit blauem Stecker), nach
rechts heraus und führen es über die Strebe (19) in den
Unterschrank und anschließend ebenfalls, rechts oben,
durch die Öffnung in der Seitenwand.
Schritt 11
Zusammenbau der Seitenablagen
(falls nicht bereits vormontiert):
Drücken Sie die Kante der rechten Edelstahl-Seitenab-
lage (15) in die Nut der rechten Abschlussblende aus
Kunststoff (16). Benutzen Sie eine geeignete Unterlage
um die Teile nicht zu beschädigen. Verschrauben Sie die
Teile an den vorgesehenen Stellen und wiederholen Sie
den Vorgang mit der linken Seitenablage (14).
6
Schritt 8
Montieren Sie die Türen (25 + 27).
Hängen Sie zunächst den Pin am unteren Ende der
rechten Türe (27) in das vorgebohrte Loch am
unteren Türhalter der rechten Seitenwand ein.
Nun drücken Sie den Federpin am oberen Ende
der Türe hinein und führen Sie die Türe so unter das
vorgebohrte Loch am oberen Halter, dass er
einrasten kann. Um den Pin leichter einführen zu kön-
nen, kann es hier ggf. sinnvoll sein die Querstrebe noch
einmal etwas zu lösen .
Wiederholen Sie den Vorgang mit der linken Türe (26).
