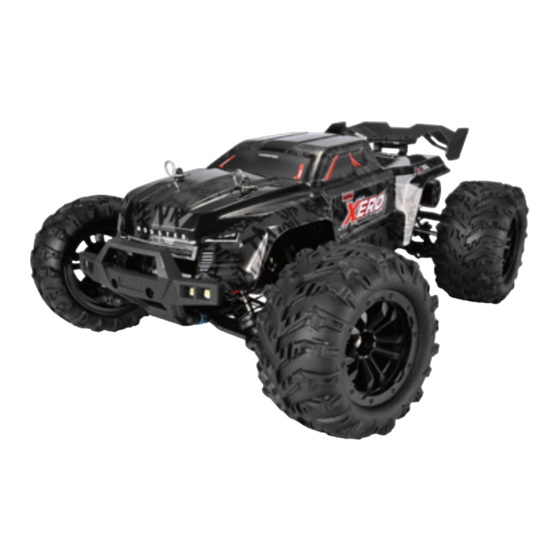

Modster Mini Xero Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Modster Anleitungen
  4. Ferngesteuerte Modelle
  5. Mini Xero
  6. Betriebsanleitung

Modster Mini Xero Betriebsanleitung

Quelle: modster.at
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
BETRIEBSANLEITUNG/
USER MANUAL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Modster Mini Xero

Inhaltszusammenfassung für Modster Mini Xero

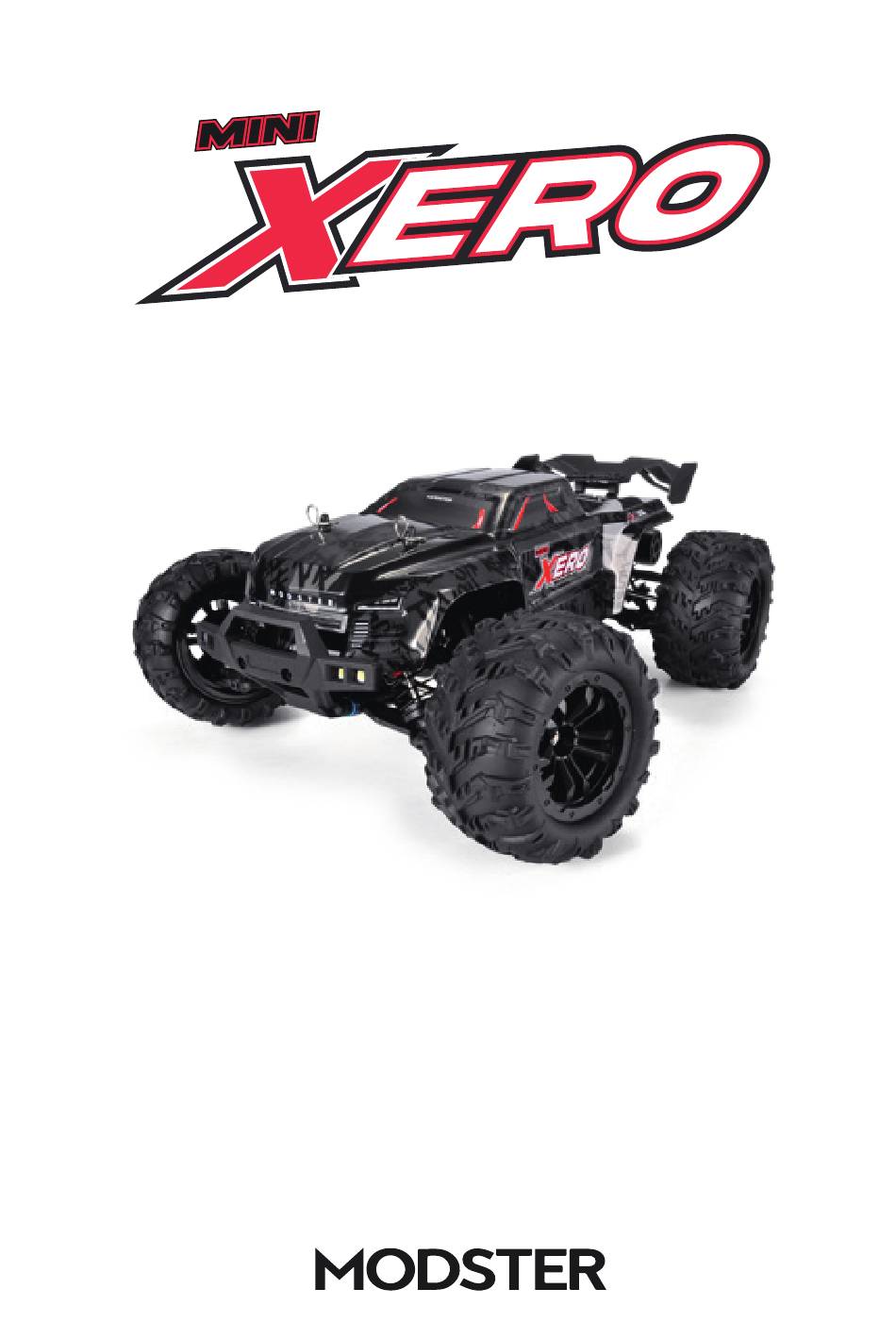

  • Seite 1 BETRIEBSANLEITUNG/ USER MANUAL...

  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung MODSTER Mini Xero Inhaltsverzeichnis Einleitung .....................3 Lieferumfang ....................4 Vor dem Start - Hinweise zur Sicherheit ..........4 Akku & Ladegerät ..................5 Hinweise zum Laden ................8 Einsetzen der Batterien in die Fernsteuerung .........9 Fernsteuerung Funktionen ..............10 Bedienung des Modellautos ..............11 Nach dem Betrieb des Modellautos ..........

  • Seite 3: Einleitung

    MODSTER Mini Xero 1. Einleitung Sehr geehrter Kunde, sehr geehrte Kundin! Wir freuen uns, dass Sie ein Produkt aus dem Hause MODSTER gewählt haben. Alle Modelle werden vor der Auslieferung sorgfältig auf Vollstän- digkeit und Funktion geprüft. Aufgrund ständiger Weiterentwicklung und Verbesserung unserer Produkte behalten wir uns technische Änderungen...

  • Seite 4: Lieferumfang

    Betriebsanleitung MODSTER Mini Xero 2. Lieferumfang • Fahrfertig aufgebautes RTR Modell • 2,4 GHz Fernsteuerungssystem • Anleitung • Akku • USB Ladekabel 3. Vor dem Start - Hinweise zur Sicherheit Ferngesteuerte Autos sind kein Spielzeug! Gehen Sie immer verantwortungsbewusst mit dem Produkt um.

  • Seite 5: Akku & Ladegerät

    Betriebsanleitung MODSTER Mini Xero Modellsportler oder an einen Modellbau-Club. • Überprüfen Sie vor der Inbetriebnahme die Fernsteueranlage und das Modell auf Funktionssicherheit und sichtbare Beschädigungen, wie defekte Steckverbindungen oder beschädigte Kabel. Alle bewegten Teile müssen leichtgängig, aber ohne Lagerspiel funktionieren.
  • Seite 6 Betriebsanleitung MODSTER Mini Xero Gebrauch vorgesehen und müssen anschließend ordnungsgemäß entsorgt werden. • Entsorgen Sie leere Batterien bzw. defekte Akkus umweltgerecht über die autorisierten Sammelstellen. Die Entsorgung über den Haus- müll ist untersagt! • Akkus dürfen nicht feucht oder nass werden. Vermeiden Sie auch die Entstehung von Kondenswasser.
  • Seite 7 Betriebsanleitung MODSTER Mini Xero • Aus Sicherheitsgründen haben Lithium-Akkus eine Mindestentlade- spannung, die nicht unterschritten werden sollte. Der elektronische Geschwindigkeitsregler ist mit einer eingebauten Unterspannungs- erkennung ausgestattet, die dem Fahrer ein Warnsignal gibt, wenn Lithium-Akkus ihre Mindestspannung erreicht haben. Es liegt in der...

  • Seite 8: Hinweise Zum Laden

    Betriebsanleitung MODSTER Mini Xero 5. Hinweise zum Laden • Beachten Sie die separate Bedienungsanleitung des verwendeten Ladegerätes und die Angaben des Akkuherstellers. • Laden Sie ausschließlich dafür vorgesehene Akkus, herkömmliche Alkaline Batterien dürfen nicht aufgeladen werden.Es besteht Ex- plosionsgefahr. •...

  • Seite 9: Einsetzen Der Batterien In Die Fernsteuerung

    Betriebsanleitung MODSTER Mini Xero 6. Einsetzen der Batterien in die Fernsteuerung Für die Fernbedienung werden benötigt 3 x 1,5V AA-Batterien. (Nicht im Lieferumfang) Schieben Sie den Batteriefachdeckel auf und setzen Sie die Batterie wie in der Abbildung gezeigt ein. www.modster.at...

  • Seite 10: Fernsteuerung Funktionen

    Betriebsanleitung MODSTER Mini Xero 7. Fernsteuerung Funktionen Hauptschalter der Fernbedienung: Schaltet die Stromversorgung der Fern bedienung ein oder aus. Lenkrad: Wenn Sie das Lenkrad nach links drehen, lenkt sich das Modellauto nach links. Wenn Sie das Lenkrad nach rechts drehen, lenkt sich das Modell auto nach rechts.

  • Seite 11: Bedienung Des Modellautos

    Betriebsanleitung MODSTER Mini Xero Fahrgeschwindigkeit des Modellautos anzupassen. Schalter für Lenkung-Richtungsumkehr: Vorwärts/Rückwärts-Umschaltung der linken und rechten Lenkung. Dieser Schalter hat bei diesem Modellauto keine Funktion. Dieser Schalter hat bei diesem Modellauto keine Funktion. 8. Bedienung des Modellautos Schalten Sie zuerst den Hauptschalter der Fernbedienung ein, die Kontroll- leuchte der Fernbedienung blinkt und zeigt damit an, dass das Modellauto nach dem Code sucht.

  • Seite 12: Prüfen Sie Die Funktion Des Motors

    Betriebsanleitung MODSTER Mini Xero Prüfen Sie die Funktion des Motors Ziehen Sie mit dem Finger den Hebel der Fernbedienung nach hinten, das Modellauto fährt vorwärts; drücken Sie den Auslöser einmal nach vorne, um zu bremsen, lassen Sie ihn los und drücken Sie erneut nach vorne, nach- dem der Gashebel in die Mittelstellung zurückgekehrt ist, um rückwärts zu...

  • Seite 13: Drehknopf Für Feineinstellung Des Motors

    Betriebsanleitung MODSTER Mini Xero Drehknopf für Feineinstellung des Motors Stellen Sie den Gashebel der Fernsteuerung ein: Drehen gegen den Uhr- zeigersinn verringert den Gasuschlag (der Minimalwert beträgt etwa 40 % der normalen Gasweg, wenn der Gashebel gedrückt wird, beträgt die Höchstgeschwindigkeit etwa 40 % des Normalwerts), Drehen im Uhrzeiger-...

  • Seite 14: Nach Dem Betrieb Des Modellautos

    Betriebsanleitung MODSTER Mini Xero 10. Nach dem Betrieb des Modellautos. 1. Schalten Sie den Hauptschalter des Modellautos und den Hauptschalter der Fernsteuerung aus. Drücken und halten Sie den Hauptschalter des Modellautos für 2-3 Sekun- den gedrückt, um das Modellauto auszuschalten, und die Stromanzeige des Modellautos erlischt.

  • Seite 15: Wartung Des Modellautos

    Betriebsanleitung MODSTER Mini Xero 11. Wartung des Modellautos Wenn Sie nicht benutzen, nehmen Sie bitte die Akkus und Batterien aus dem Modellauto und der Fernbedienung heraus. Vergewissern Sie sich vor jedem Gebrauch, dass der Akku vollständig aufgeladen ist. Prüfen Sie vor oder nach jedem Gebrauch sorgfältig, ob die Verka- belung des Modellautos fest sitzt und keine gelösten Verbindungen...

  • Seite 16: Explosionszeichnung

    Betriebsanleitung MODSTER Mini Xero 299134 299133 299125 299140 www.modster.at...
  • Seite 17 Betriebsanleitung MODSTER Mini Xero 299139 配 299126 299118 299118 299133 299133 299108 299136 299137 www.modster.at...
  • Seite 18 Betriebsanleitung MODSTER Mini Xero 299138 Installatio n of ESC 299113 299113 299116 299113 299108 www.modster.at...
  • Seite 19 Betriebsanleitung MODSTER Mini Xero 299110 299110 震支架的装 f dam ng 299142 As s 299142 299120 299120 299114 299120 299116 299136 299116 299114 299128 2199114 299136 299120 www.modster.at...
  • Seite 20 Betriebsanleitung MODSTER Mini Xero 299114 299115 299137 299115 299128 299128 299137 299120 www.modster.at...
  • Seite 21 Betriebsanleitung MODSTER Mini Xero 299112 299127 杠 f fu mpers 299134 装 型 Installatio n of shock absorbers (Model: A, B) 299134 www.modster.at...
  • Seite 22 Betriebsanleitung MODSTER Mini Xero 器（ 型 Installt io of shock o re r (Moe 299121 299129 299129 Assembly and installat in of head-up wheel 299121 www.modster.at...
  • Seite 23 Betriebsanleitung MODSTER Mini Xero 299130 299111 299111 299121 www.modster.at...

  • Seite 24: Ersatzteile

    Betriebsanleitung MODSTER Mini Xero 299108 299109 299110 299111 Chassisplatte oben / Dämpferbrücke/ Shock Karosseriehalter/Body Chassis Chassis plate top absorber bridge mount 299112 299113 299114 299115 Stoßstange vorne und hinten/ Front and rear Servo Lenkgestänge/ Querlenker vorne/ Querlenker hinten/ bumper Servo steering linkage...
  • Seite 25 Betriebsanleitung MODSTER Mini Xero 299121 299122 299123 299124 Reifen 2Stk/Tires 2pcs Spoiler Set Wheelie Bar Set Kugeln/Balls 299125 299126 299127 299128 Brushless Motor Halterung/ Brushless Mittlere Antriebswelle/ Querlenkerhalter/ Wish- Querlenker Stift Set/ motor bracket Middle drive shaft bone bracket Wishbone pin set...
  • Seite 26 Betriebsanleitung MODSTER Mini Xero 299131 299107 287644 279715 Tools Kreuzschrauben- Ladegerät 60/ Char- Fernsteuerung/ Remote zieher/ Tools Phillips Karosserie/Body ger 60 control screwdriver www.modster.at...
  • Seite 27 Betriebsanleitung MODSTER Mini Xero www.modster.at...
  • Seite 28 Manual MODSTER Mini Xero www.modster.at...
  • Seite 29 Manual MODSTER Mini Xero Table of Contents Introduction ....................30 Scope of delivery ..................31 Before starting - safety instructions ..........31 Battery & charger .................. 32 Charging instructions ................34 Inserting the batteries into the remote control ......36 Remote control functions ..............37...

  • Seite 30: Introduction

    1. Introduction Dear customer, dear customer! We are pleased that you have chosen a product from MODSTER. All mo- dels are carefully checked for completeness and function before delivery. Due to continuous development and improvement of our products, we re- serve the right to make technical changes as well as changes in equipment and design without prior notice.

  • Seite 31: Scope Of Delivery

    Manual MODSTER Mini Xero 2. Scope of delivery • Ready to run RTR model • 2,4 GHz remote control system • Manual • Battery • USB charging cable 3. Before the start - safety instructions Remote control cars are not toys! As the manufacturer and distributor of the product, we have no direct influ- ence on the correct handling and operation of the product.

  • Seite 32: Battery & Charger

    Manual MODSTER Mini Xero • Check all screw and plug connections, wheel nuts and electrical contacts for tightness, as these can become loose or loosen during transport, while driving or in minor accidents. • Fasten excess lengths of cables so that they cannot get caught in moving/rotating parts.
  • Seite 33 Manual MODSTER Mini Xero condensation. • Never expose the batteries/battery packs, the charger and the model to adverse ambient conditions (e.g. wetness, excessively high or low ambient temperature, ignition sources, open fire, dust, vapors or solvents)! • Avoid heavy soiling as well as excessive mechanical stress on the battery, also never tug on the connection cables! •...

  • Seite 34: Charging Instructions

    Manual MODSTER Mini Xero • Undervoltage detection on the speed controller is only one part of the extensive features for safe operation of Lithium batteries in your mo- del. It is extremely important that you, the user, also follow all battery and charger manufacturer instructions for safe charging, operation and storage.
  • Seite 35 Manual MODSTER Mini Xero ging process. • If the battery heats up too much (> 50 °C), it may be damaged. In this case, reduce the charging current. • Batteries that are already charged or not completely discharged must not be connected and charged. Never charge/discharge damaged, leaking or deformed batteries.

  • Seite 36: Inserting The Batteries Into The Remote Control

    Manual MODSTER Mini Xero 6. Inserting the batteries into the remote control For the remote control are needed 3 x 1.5V AA batteries. (Not included) Slide the battery compartment cover open and insert the battery as the battery as shown in the figure.

  • Seite 37: Remote Control Functions

    Manual MODSTER Mini Xero 7. Remote control functions Remote control power switch: Turns the remote control power on or off. Steering wheel: If you turn the steering wheel to the left, the model car turns to the left. When you turn the steering wheel to the right, the model car turns to the right.

  • Seite 38: Operating The Model Car

    Manual MODSTER Mini Xero 8. Operation of the model car Turn on the power switch of the remote control first, the indicator light of the remote control flashes, indicating that the model car is searching for the code, then press and hold the power switch of the model car for 2-3 seconds, then the indicator light of the remote control turns to normal light, indicating that the code is successful.
  • Seite 39 Manual MODSTER Mini Xero Check the function of the motor Pull the trigger of the remote control backward with your finger, the model car will drive forward; press the trigger forward once to brake, release it and press forward again after the trigger returns to the center position to drive backward.
  • Seite 40 Manual MODSTER Mini Xero Rotary knob for fine adjustment of the motor Adjust the throttle of the remote trigger: Turning counterclockwise de- creases the throttle of the trigger (the minimum value is about 40% of the normal throttle, when the trigger is pressed down, the maximum speed is...

  • Seite 41: After Operating The Model Car

    Manual MODSTER Mini Xero 10. after the operation of the model car. Turn off the power switch of the model car and the power switch of the remote control. Press and hold the power switch of the model car for 2-3 seconds to turn off the model car and the power indicator of the model car will go off.

  • Seite 42: Maintenance Of The Model Car

    Manual MODSTER Mini Xero 11. Maintenance of the model car If you do not use it for a long time, please remove the batteries from the model car and the remote control. Make sure the battery is fully charged before each use.
  • Seite 43 Manual MODSTER Mini Xero www.modster.at...
  • Seite 44 MSG Online GmbH Wirtschaftspark 9 A-8530 Deutschlandsberg Firmenbuch Graz: FN315230Z UID-Nr.: ATU 64361513 EVA-Partnernummer: 152216...
