NB2810
NRSW-Benutzerhandbuch - Version 4.7.0.100

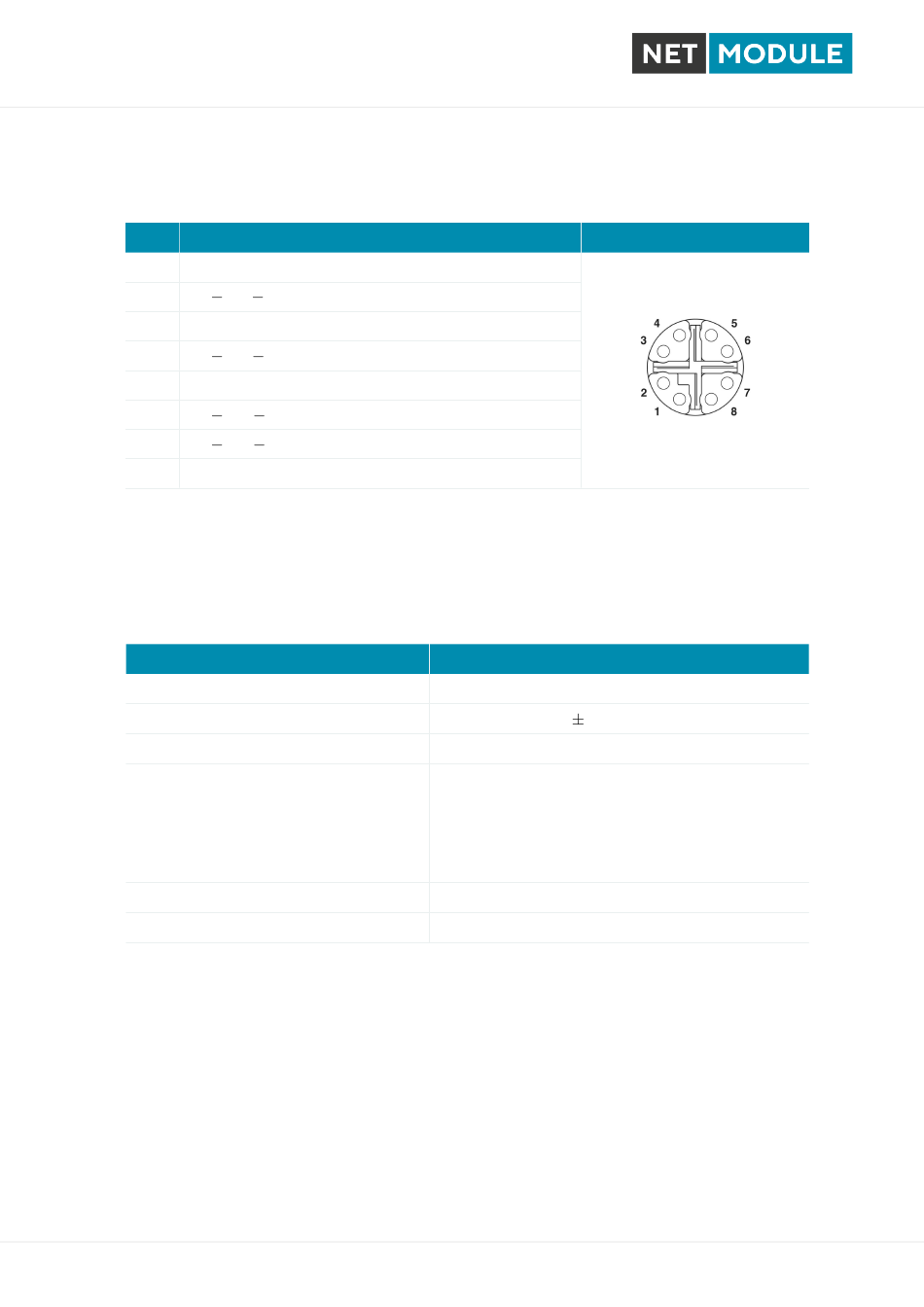

Pinbelegung
Pin Signal
1 M1+/DA+
2 M1 /DA
3 M0+/DB+
4 M0 /DB
5 M2+/DD+
6 M2 /DD
7 M3 /DC
8 M3+/DC+
Tabelle 3.14.: Pinbelegung der 8-poligen Ethernet-Stecker

3.4.9. Netzteil

NB2810 Router besitzen einen nicht isolierten Netzteileingang. Der Anschluss für die Spannungsver-
sorgung ist wie folgt spezifiziert:
Funktion
Netzteil, Nennspannungen:
Spannungsbereich
Max. Leistungsaufnahme
Leistungsaufnahme im Aus-Zustand
(V+)
Max. Kabellänge
Kabelabschirmung
Steckertyp und Anschlussbelegung siehe Kapitel 3.4.11.
Spezifikation
12 V , 24 V
DC
12 V bis 48 V
DC
20 W
12 V: max. 0,23 mA /
24 V: max. 0,34 mA /
36 V: max. 0,44 mA / 15,6 mW
48 V: max. 0,56 mA / 27,1 mW
30 m
nicht erforderlich
Tabelle 3.15.: Spannungsversorgung
24
Pins
, 36 V und 48 V
DC DC DC
( 25 %)
DC
2,8 mW
8,1 mW
