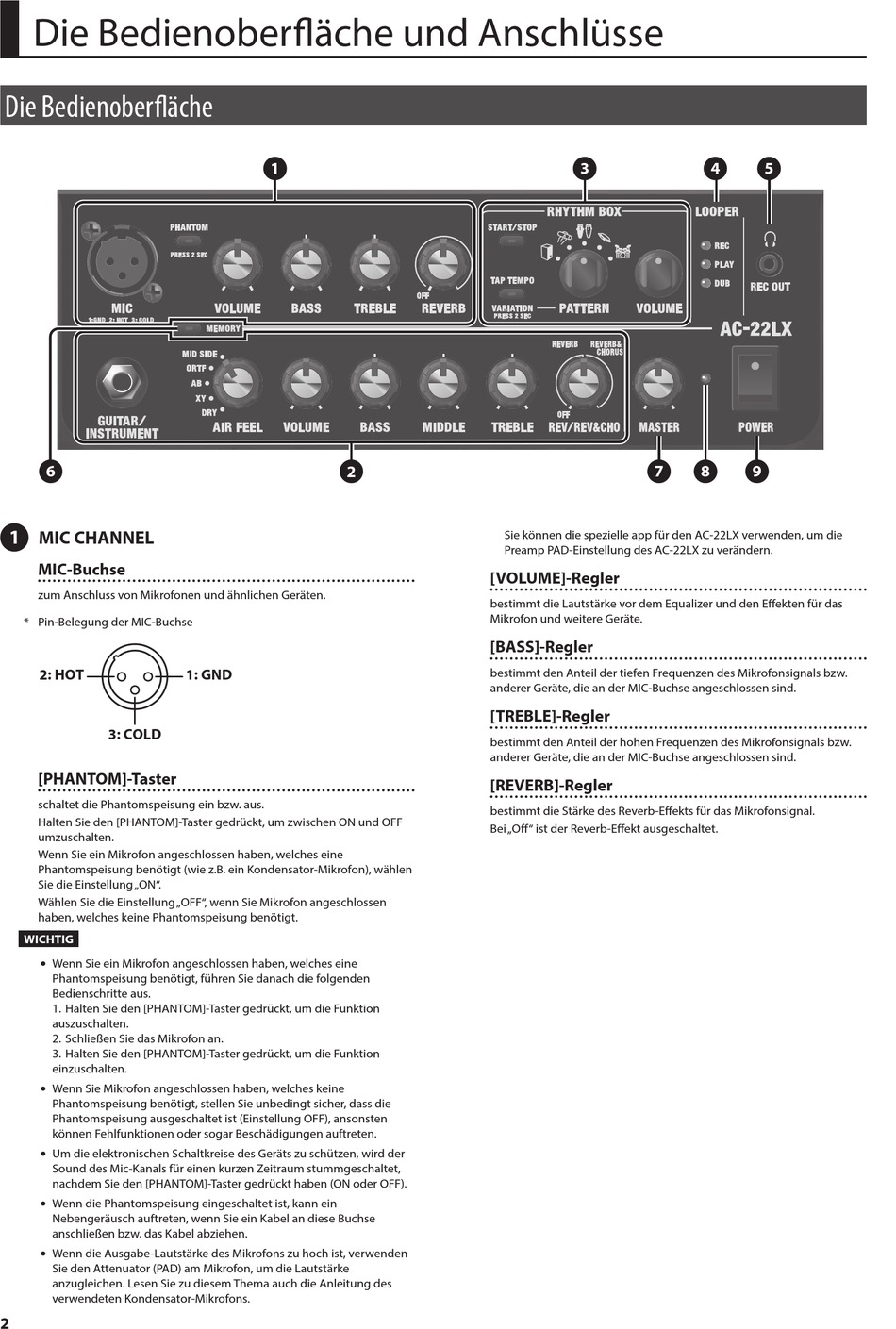

Die Bedienoberfläche und Anschlüsse
Die Bedienoberfläche
6
1
MIC CHANNEL
MIC-Buchse
zum Anschluss von Mikrofonen und ähnlichen Geräten.
* Pin-Belegung der MIC-Buchse
※ 入力端子の場合
HOT
2: HOT
COLD
3: COLD
[PHANTOM]-Taster
schaltet die Phantomspeisung ein bzw. aus.
Halten Sie den [PHANTOM]-Taster gedrückt, um zwischen ON und OFF
umzuschalten.
Wenn Sie ein Mikrofon angeschlossen haben, welches eine
Phantomspeisung benötigt (wie z.B. ein Kondensator-Mikrofon), wählen
Sie die Einstellung „ON".
Wählen Sie die Einstellung „OFF", wenn Sie Mikrofon angeschlossen
haben, welches keine Phantomspeisung benötigt.
WICHTIG
¹ Wenn Sie ein Mikrofon angeschlossen haben, welches eine
Phantomspeisung benötigt, führen Sie danach die folgenden
Bedienschritte aus.
1. Halten Sie den [PHANTOM]-Taster gedrückt, um die Funktion
auszuschalten.
2. Schließen Sie das Mikrofon an.
3. Halten Sie den [PHANTOM]-Taster gedrückt, um die Funktion
einzuschalten.
¹ Wenn Sie Mikrofon angeschlossen haben, welches keine
Phantomspeisung benötigt, stellen Sie unbedingt sicher, dass die
Phantomspeisung ausgeschaltet ist (Einstellung OFF), ansonsten
können Fehlfunktionen oder sogar Beschädigungen auftreten.
¹ Um die elektronischen Schaltkreise des Geräts zu schützen, wird der
Sound des Mic-Kanals für einen kurzen Zeitraum stummgeschaltet,
nachdem Sie den [PHANTOM]-Taster gedrückt haben (ON oder OFF).
¹ Wenn die Phantomspeisung eingeschaltet ist, kann ein
Nebengeräusch auftreten, wenn Sie ein Kabel an diese Buchse
anschließen bzw. das Kabel abziehen.
¹ Wenn die Ausgabe-Lautstärke des Mikrofons zu hoch ist, verwenden
Sie den Attenuator (PAD) am Mikrofon, um die Lautstärke
anzugleichen. Lesen Sie zu diesem Thema auch die Anleitung des
verwendeten Kondensator-Mikrofons.
2
2
1
2
※ 出力端子の場合
1: GND
1: GND
3: COLD
Sie können die spezielle app für den AC-22LX verwenden, um die
Preamp PAD-Einstellung des AC-22LX zu verändern.
[VOLUME]-Regler
bestimmt die Lautstärke vor dem Equalizer und den Effekten für das
Mikrofon und weitere Geräte.
[BASS]-Regler
2: HOT
bestimmt den Anteil der tiefen Frequenzen des Mikrofonsignals bzw.
anderer Geräte, die an der MIC-Buchse angeschlossen sind.
[TREBLE]-Regler
bestimmt den Anteil der hohen Frequenzen des Mikrofonsignals bzw.
anderer Geräte, die an der MIC-Buchse angeschlossen sind.
[REVERB]-Regler
bestimmt die Stärke des Reverb-Effekts für das Mikrofonsignal.
Bei „Off" ist der Reverb-Effekt ausgeschaltet.
3
4
7
8
9
5
