Bedienungsanleitung

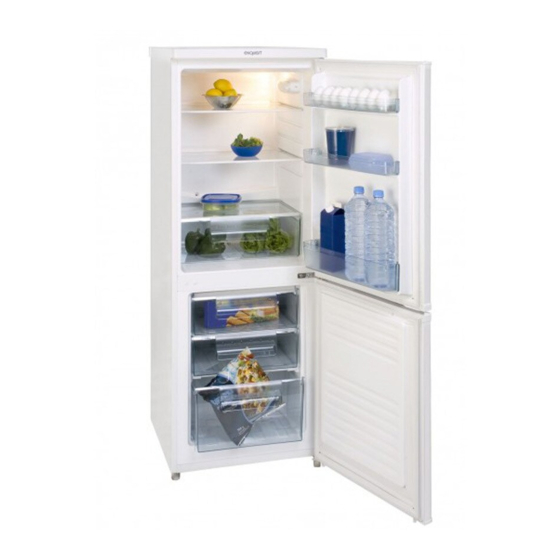

Kühl- Gefrierkombination
KGC270/70-4A+
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit –
Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitäts-
erzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort
verbindet– wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer
Besitzer in ganz Europa arbeiten.
KGC270/70-4A+
Version E1.1 DE 07/2012
Seite 1 von 25
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit KGC270/70-4A+
Inhaltszusammenfassung für exquisit KGC270/70-4A+
- Seite 1 KGC270/70-4A+ Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitäts- erzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet–...
-
Seite 2: Inhaltsverzeichnis
Diese Anleitung bitte gut durchlesen. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 3: Ihr Beitrag Zum Umweltschutz
Betriebsgeräusche ................. 20 Störungen….. Störungsbehebung ............20 Kundendienst ..................21 Garantiebedingungen ................22 Technische Angaben................23 CE-Konformitätserklärung ..............24 Produktdatenblatt für Haushaltkühlgeräte ..........25 Ihr Beitrag zum Umweltschutz Entsorgung von Geräten Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2002 / 96 / EC - WEEE Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. -
Seite 4: Wichtige Gebrauchs- Und Sicherheitshinweise
Wichtige Gebrauchs- und Sicherheitshinweise 2.1 Sicherheitshinweise Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen. Erklärung der Sicherheitshinweise WARNUNG Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann! VORSICHT Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu... -
Seite 5: Besondere Sicherheitshinweise
Ausser den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden. 2.3 Besondere Sicherheitshinweise Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten WARNUNG Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. ERSTICKUNGSGEFAHR! Verpackungsmaterial von Kindern fernhalten. WARNUNG Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen... -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kühlen/Gefrieren von Lebensmitteln. Wird das Gerät gewerblich oder für andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzen, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann. -
Seite 7: Aufstellen
Nach dem Transport soll das Gerät für 12 Stunden stehen, damit sich das Kühlmittel im Kompressor sammeln kann. Die Nichtbeachtung könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall. Verpackungsmaterial Achten Sie auf eine umweltgerechte Entsorgung. Siehe auch Kapitel 1. 4.1 Aufstellen Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus. - Seite 8 Gerätemaße in mm und Grad 1520 1080 135°-145° 900 Fig. 1 Fig. 2 Fig. 3 Zur Einhaltung der Abstände und zur Erreichung der angegebenen Energieklasse sind die beigefügten Abstandshalter am Gerät anzubringen. Sie werden direkt hinten am Gerät fixiert (siehe Zeichnung Fig. 2.). KGC270/70-4A+ Version E1.1 DE 07/2012 Seite 8 von 25...
-
Seite 9: Nivellieren
4.2 Nivellieren Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füssen ausgeglichen werden. Drehen Sie an den Füssen, bis das Gerät horizontal und ohne zu wackeln fest auf dem Boden steht. Geräteausstattung Lieferumfang 2x verstellbare Glasablagen 1x Glasplatte über der Gemüseschale 1x Gemüseschale 1x Eierablage 3x Türfächer... -
Seite 10: Betrieb
Bezeichnung 1 Eierablage 2 Oberes Türfach 3 Flaschenfach 4 Gerätetürdichtung 5 Verstellbare Füsse 6 Kompressor 7 Ablassschlauch (Rückseite des Gerätes) 8 Gefrierschubladen 9 Gemüseschale 10 Glasabstellregal über die Gemüseschale 11 Abtauwasserdurfluss 12 Glasabstellregale 13 Temperaturregler Betrieb 6.1 Gerät einschalten Schalten Sie das Gerät am Temperaturregler ein, er befindet sich an der rechten Seite des Innenraumes. -
Seite 11: Die Lagerung Von Lebensmitteln
Niedrigere Zahl / Min = niedrigere Kühlleistung, wärmer Höhere Zahl / Max = höhere Kühlleistung, kälter WICHTIG Hohe Raumtemperaturen (wie z.B. an heißen Sommertagen) und eine hohe Temperaturreglereinstellung können zu fortdauerndem Kühlbetrieb führen. Der Kompressor muss kontinuierlich laufen, um die niedrige Temperatur im Gerät beizubehalten. -
Seite 12: Richtige Lagerung
lassen. Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vornehmen. 7.2 Richtige Lagerung Für eine optimale Benutzung des Gerätes empfehlen wir Ihnen folgende Vorsichtsmaßnahmen: Der Zeitraum zwischen dem Kauf und dem Einlegen der Nahrungsmittel in das Gerät sollte so gering wie möglich gehalten werden. Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum gelangen, um Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut möglichst zu vermeiden. - Seite 13 WARNUNG Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprüh- dosen sind erkennbar an einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden. BRANDGEFAHR! Das Gefrierteil ist geeignet für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen, einwandfreien Lebensmitteln.
-
Seite 14: Eiswürfel Herstellen
Bei einem Stromausfall lassen Sie bitte die Tür geschlossen, die eingefrorenen Waren können mehrere Stunden überstehen. Zum Eingefrieren nicht geeignet sind u.a. Ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm und Mayonnaise 7.3 Eiswürfel herstellen Füllen Sie die Eisschale zu drei Vierteln mit Wasser und stellen Sie sie auf den Boden des Gefrierraums. -
Seite 15: Gerät Ausschalten
Stellen Sie vor dem Abtauen den Temperaturregler auf die höchste Einstellung (das Gefriergut speichert die Kälte für einige Zeit). Ziehen Sie den Netzstecker Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum. Stellen Sie ein Gefäß mit warmem Wasser (80 °C) Achtung VERBRENNUNGSGEFAHR! in den Innenraum und lassen Sie die Tür offenstehen, dies unterstützt ein schnelleres Abtauen. - Seite 16 WARNUNG Das Gerät darf während der Reinigung nicht am STROMNETZ angeschlossen sein. STROMSCHLAGGEFAHR! Vor Reinigungs- Wartungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten, bzw. herausdrehen. WARNUNG Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. STROMSCHLAGGEFAHR! Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
-
Seite 17: Leuchtmittel Auswechseln
11 Leuchtmittel auswechseln WARNUNG Vor dem Leuchtmittelwechsel Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten, bzw. herausdrehen. Leuchtmitteldaten: 220-240V, max. 10W Zum Auswechseln des Leuchtmittels, Schraube herausdrehen (modellabhängig). Auf die Lampenabdeckung drücken und Lampenabdeckung nach hinten abnehmen. Defektes Leuchtmittel auswechseln. ... -
Seite 18: Türanschlagwechsel
Öffnen Sie die Tür nur so kurz wie nötig um den Kälteverlust zu minimieren. Kurzes öffnen und korrekt geschlossene Türen senken den Energiebedarf. Die Temperatur nicht kälter als notwendig einstellen trägt zu einer optimalen Energienutzung bei. Die optimale Temperatur im Kühlschrank beträgt +7°C. Sie sollte bei Kühlschränken im obersten Fach möglichst weit vorne gemessen werden. - Seite 19 1. Die hinteren Schrauben (1) von der Abdeckplatte lösen und die Abdeckplatte (2) entfernen 2. Die beiden Schrauben (3) vom oberen Scharnier (4) lösen und das Scharnier (4) entfernen 3. Die obere Gerätetür aus dem mittleren Scharnier aushebeln und behutsam zur Seite legen.
-
Seite 20: Betriebsgeräusche
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen prüfen. 14 Betriebsgeräusche GERÄUSCHE GERÄUSCHART URSACHE / BEHEBUNG Normale Geräusche Murmeln Wird vom Kompressor verursacht, wenn er in Betrieb ist. Flüssigkeitsgeräusch Entsteht durch die Zirkulation des Kühlmittels im Aggregat. Klickgeräusche Der Temperaturregler schaltet den Kompressor ein oder aus. -
Seite 21: Kundendienst
-Der Temperaturregler - Stellen Sie den stellt auf “0” Temperaturregler richtig ein. - Umgebungstemperatur - Siehe Kapitel 6.2, Achtung! zu niedrig WARNUNG Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs. -
Seite 22: Garantiebedingungen
17 Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist,... -
Seite 23: Technische Angaben
Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedienungen erbracht. -
Seite 24: Ce-Konformitätserklärung
19 CE-Konformitätserklärung Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2004/108/EG über Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2006/95/EG festgelegt sind. Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden. -
Seite 25: Produktdatenblatt Für Haushaltkühlgeräte
20 Produktdatenblatt für Haushaltkühlgeräte Delegierte Verordnung (EU) 1060/2010 Marke Exquisit Modell KGC 270/70-4 A+ Kategorie ¹) Energieeffizienzklasse ²) Jährlicher Energieverbrauch ³) kWh/Jahr Nutzinhalt gesamt Nutzinhalt Kühlfach Nutzinhalt Gefrierfach Sternekennzeichnung ⁴) Frostfrei Nein Lagerzeit bei Störung Gefriervermögen kg/24h Klimaklasse ⁵) Luftschallemissionen...
