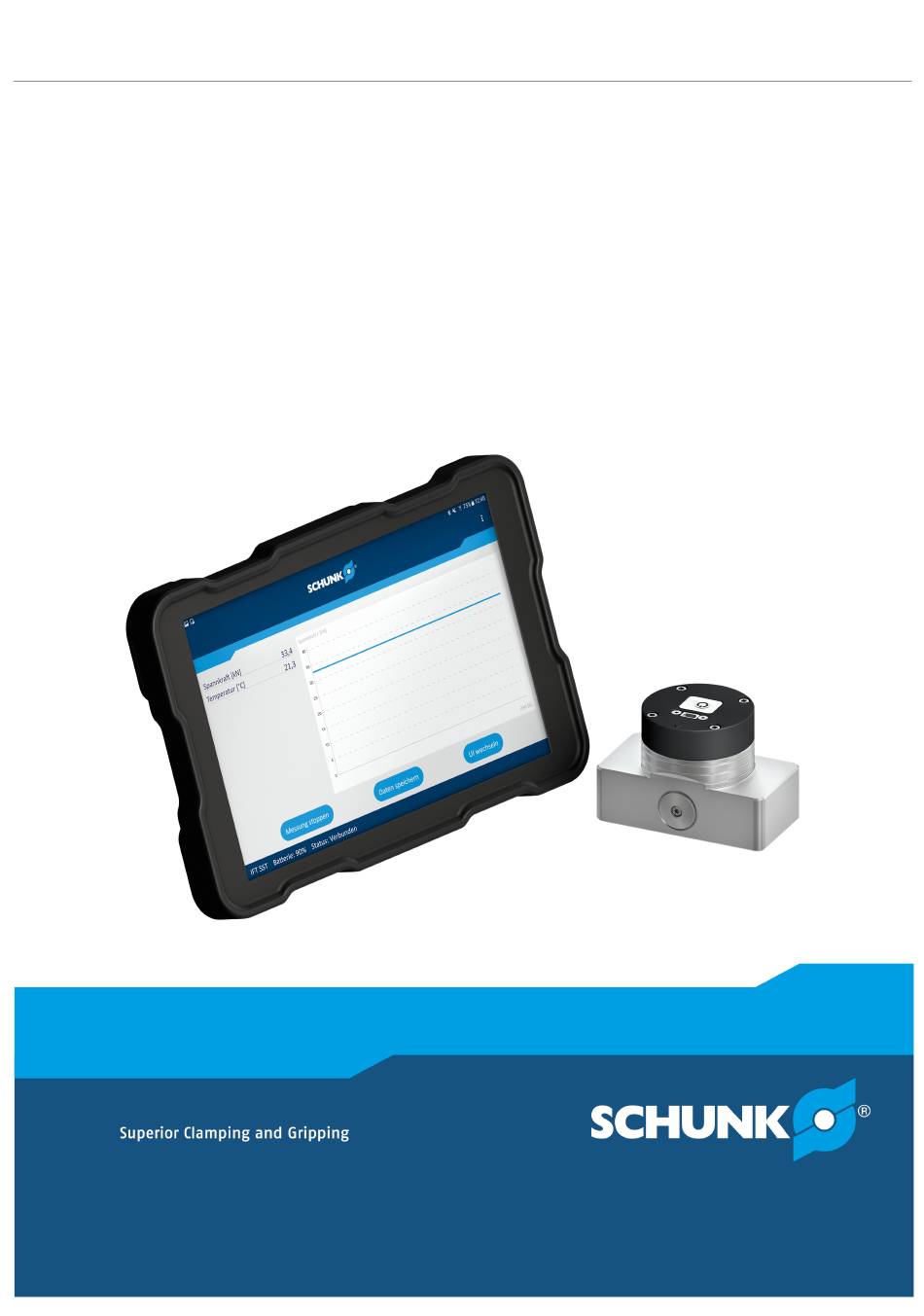

- Seite 1 Original Betriebsanleitung SCHUNK IFT SST Spannkraftmessgerät Montage- und Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK GmbH & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 1501180 Auflage: 01.00 | 25.01.2022 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
4.3.2 Bedienung der APP ................. 15 4.3.3 Live Screen.................... 16 4.3.4 Historie .................... 18 4.3.5 Aufnahmen ..................... 19 4.3.6 Maschinen und Spannmitteleditor............ 20 4.3.7 Berechnungsmethode der Spannkraft ........... 20 4.3.8 Messvorgang .................. 22 Kalibrierung und Rekalibrierung................ 23 Ladeadapter ...................... 24 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... - Seite 4 Inhaltsverzeichnis EU-Konformitätserklärung .................. 26 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180...
-
Seite 5: Allgemeine Anweisungen
Gefahren für Personen! Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 6: Mitgeltende Unterlagen
Bestandteil der Gewährleistung. 1.3 Lieferumfang 1 Tablet inkl. APP 1 Messkopf 2 Zwischenstücke 1 Ladeadapter für Tablet und Messkopf 2 Ladekabel USB 1 Torx Schlüssel 3 Schrauben für Zwischenstück 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 7: Grundlegende Sicherheitshinweise
Durch Umbauten, Veränderungen und Nacharbeiten, z.B. zusätzliche Gewinde, Bohrungen, Sicherheitseinrichtungen können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. • Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 8: Ersatzteile
Normen und Bestimmungen. Unterwiesene Person: Die unterwiesene Person wurde in einer Unterweisung durch den Betreiber über die ihr übertragenen Aufgaben und möglichen Gefahren bei unsachgemäßen Verhalten unterrichtet. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 9: Persönliche Schutzausrüstung
Zusätzliche Bohrungen, Gewinde oder An- und Umbauten, die nicht als Zubehör von SCHUNK angeboten werden, können die Sicherheit beeinträchtigen. Sie dürfen nur mit Genehmigung der Firma SCHUNK angebracht werden. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 10: Transport
• Technische Daten der Maschine bzw. des Spannmittels dürfen die maximal zulässigen Daten des Messkopfes nicht überschreiten. 2.12.1 Hinweise auf besondere Gefahren WARNUNG Quetschen! Nicht zwischen sich bewegende Teile (Messkopf und Backe) • greifen. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 11: Technische Daten
< 10 m (je nach Messkopf Umgebungsbedingung) * 2-Backen SCHUNK entspricht der arrithmerischen Summe der Backenspannkraft (Faktor 2) 2-Backen Gressel / KONTEC entspricht der Spannkraft pro Backe (Faktor 1) 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 12: Funktionsbeschreibung Und Betrieb
Messerkopfes eingebrachte Pfeil symbolisiert die messende Backe, diese muss immer auf einer Backe des zu messenden Spannmittels anliegen. 1 messende Backe mit Anzeigepfeilen ACHTUNG Messbacke immer im Kraftfluss! Andernfalls sind die Messwerte nicht aussagekräftig. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 13: Ladevorgang / Ladezustand
Die Ladebuchse muss während des Ladevorgangs trocken und schmutzfrei sein. Der Ladezustand wird durch die im Deckel integrierte LED sowie innerhalb der APP angezeigt. Ist der Ladezustand kleiner 15% blinkt die LED am Messkopf. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 14: Wechsel Der Spanneinsätze
Messwerte erfolgt mit der vorinstallierten APP. Geladen wird das Tablet über den mitgelieferten Ladeadapter und das USB Typ C Kabel. ACHTUNG Verwechslungsgefahr! Laden des Tablets: USB Typ C. Laden des Messkopfes: USB mini. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 15: Bedienung Der App
4.3.2 Bedienung der APP Die vorinstallierte APP dient der Visualisierung der Werte des Messkopfes. 4.3.2.1 Starten der APP Die APP für den Spannkraftmesser wird über den APP-ICON der Startseite gestartet. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 16: Live Screen
Anzeige der aktuellen Messdaten (Spannkraft / Temperatur) Auswahl des Spannmitteltyps (verantwortlich für die korrekte Spannkraftberechnung) Button zum Start / Stopp einer Aufnahme Button zur Speicherung des aktuellen Wertes in die Spannkraft- Historie 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 17: Ablauf Der Spannkraftmessung
Aufnahme unter (3). • Aktueller Spannkraftwert kann in Historie gespeichert werden (15), Anzeige der Historie unter (2). 4.3.3.2 Erweitertes Menü Im erweiterten Menü (10) kann die Sprache benutzerdefiniert geändert werden. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 18: Historie
Diagramm mit Datenpunkten wird angezeigt • Auswahl eines gewünschten Messpunktes im Diagramm. – Balken ändert die Farbe. – Daten zum Datenpunkt werden angezeigt (18). • Datenreihe exportieren (16) oder löschen (17). 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 19: Aufnahmen
• Auswahl des Spannmittels (8) – Gespeicherte Aufnahmen werden angezeigt (20) • Auswahl der gewünschten Aufnahme (20) – Diagramm der Messwerte (19) wird angezeigt – Bearbeitung der Aufnahme (22) (kommentieren, umbenennen, exportieren, löschen) 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 20: Maschinen Und Spannmitteleditor
In der Spanntechnik wird die Spannkraft mit zwei unterschiedlichen Berechnungsmethoden ermittelt. Diese kann in der APP zum jeweilig vorliegenden Spannmittel ausgewählt werden. Die Auswahl erfolgt anhand des Spannmittelherstellers (SCHUNK, GRESSEL, KONTEC). 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... - Seite 21 TANDEM) ergibt sich dadurch ein Berechnungsfaktor von 2,0. 4.3.7.2 GRESSEL / KONTEC Spannmittel Bei Spannmittel von GRESSEL oder SCHUNK-KONTEC wird die Spannkraft mit der Backenspannkraft gleichgesetzt. Daraus ergibt sich ein Berechnungsfaktor von 1,0. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180...
-
Seite 22: Messvorgang
Der Kontaktpunkt zwischen Spannbacke und Messkopf (Spanneinsatz) muss in alle Ebenen zentrisch erfolgen. Dabei ist insbesondere die Einspannhöhe zu beachten. Messkopf Spannmittel WARNUNG Quetschen! Nicht zwischen sich bewegende Teile (Messkopf und Backe) • greifen. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 23: Kalibrierung Und Rekalibrierung
Der Messkopf ist dazu mit Tablet und Koffer an SCHUNK zu senden. Bei starkem Nullpunktdrift aufgrund Materialermüdung oder Überbelastung ist eine Nachkalibrierung erforderlich. ACHTUNG Kundenseitige Servicearbeiten am SCHUNK IFT Spannkraftmessgerät sind nicht gestattet! 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... -
Seite 24: Ladeadapter
Technische Daten: Eingangsspannung 100 V - 250 V Schutzklasse II Ausgang 5V / 2400 mA, 2x USB, shared WARNUNG Ladegerät für den temporären Einsatz! Nach dem Gebrauch vom Stromnetz trennen. 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... - Seite 25 Ladeadapter WARNUNG Ladegerät keinen Flüssigkeiten oder Feuchtigkeiten aussetzen! WARNUNG Kein Einsatz mit beschädigtem Gehäuse! 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180...
-
Seite 26: Eu-Konformitätserklärung
Fachgrundnormen - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe Bevollmächtigter zur Zusammenstellung der technischen Unterlagen: Philipp Schräder, Adresse: siehe Adresse des Herstellers Mengen, Dezember 2021 i.V. Philipp Schräder; Leitung Entwicklung 01.00 | | SCHUNK IFT SST Spannkraftmessgerät | de | 1501180... - Seite 28 Original Betriebsanleitung H.-D. SCHUNK GmbH & Co. Spanntechnik KG Lothringer Str. 23 D-88512 Mengen Tel. +49–7572-7614-0 Fax +49-7572-7614-1099 info@de.schunk.com schunk.com Folgen Sie uns I Follow us...
