Einbauanleitung
BauderSOLAR G LIGHT – Produktbeschreibung
Das System und ihre Bestandteile
BauderSOLAR G LIGHT ist ein Montagesystem zur
dachdurchdringungsfreien Errichtung von Photovol-
taikmodulen auf Gründächern. Das System nutzt die
Substratschicht der Begrünung als Ballast zur Siche-
rung der Unterkonstruktion inklusive Photovoltaik-
modulen gegen Schub, Winddruck und gegen Abheben
durch Windsog.

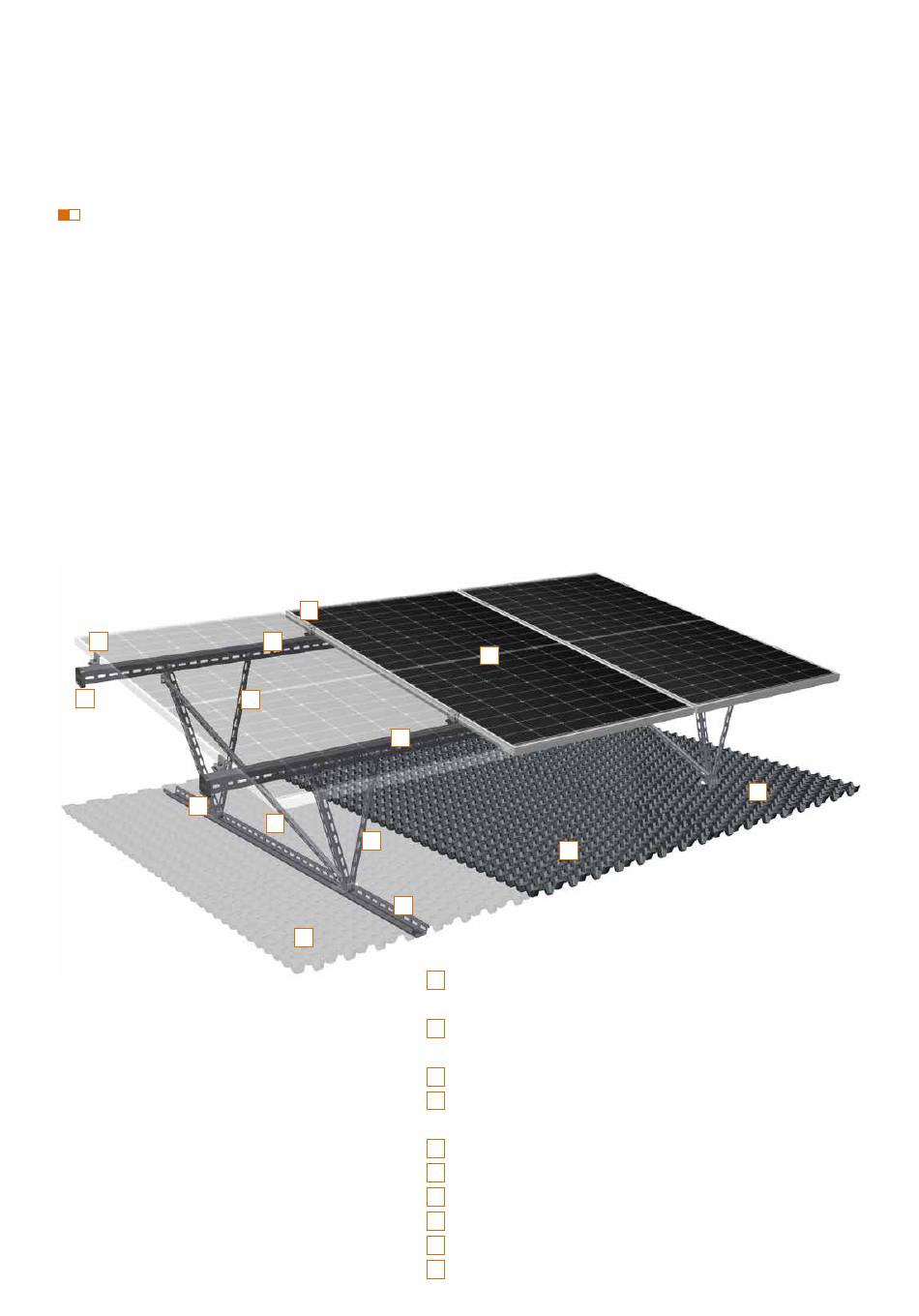

Durchlaufende Bodenschienen (3) führen unterhalb
der gelochten Drän- und Speicherelemente oder Re-
8
7
4
9
5
4
7
6
4
1
tentionselemente (1)(2), je nach Gründachaufbau,
durch. Auf diesen Elementen wird das Substrat später
ausgebracht. Zusammen halten sie das Montagegestell
stand- und lagesicher in Position. Durch die Lochung
der Gründachelemente werden die vormontierten
V-Träger (4) mit den Bodenschienen über Adapter ver-
schraubt. Diagonalen im C-Profil (6) dienen zur Aus-
steifung der V-Träger (4), auf welche die Modulträger
(5) montiert werden. Die gerahmten PV-Module sind
mittels Modulklemmen (8 und 9), auf die Modulträger
zu befestigen.
10
5
2
3
BauderSOLAR G LIGHT-DSE 40 gelocht (Extensiv) oder
1
BauderSOLAR G LIGHT-RE 40 gelocht (Retention)
BauderGREEN DSE 40 (Extensiv) oder
2
BauderGREEN RE 40 (Retention)
BauderSOLAR G LIGHT-BS2/4, Bodenschiene
3
BauderSOLAR G LIGHT-VT 545/745, vormontierte
4
V-Träger
BauderSOLAR G LIGHT-MTR, Modulträger
5
BauderSOLAR G LIGHT-DLE, Diagonale
6
7
BauderSOLAR G LIGHT-KA L/R, Endkappe links / rechts
8
BauderSOLAR G LIGHT-EK, Endklemme
9
BauderSOLAR G LIGHT-MKL, Mittelklemme
10
Photovoltaikmodul, gerahmt (Neigungswinkel 10°)
