5

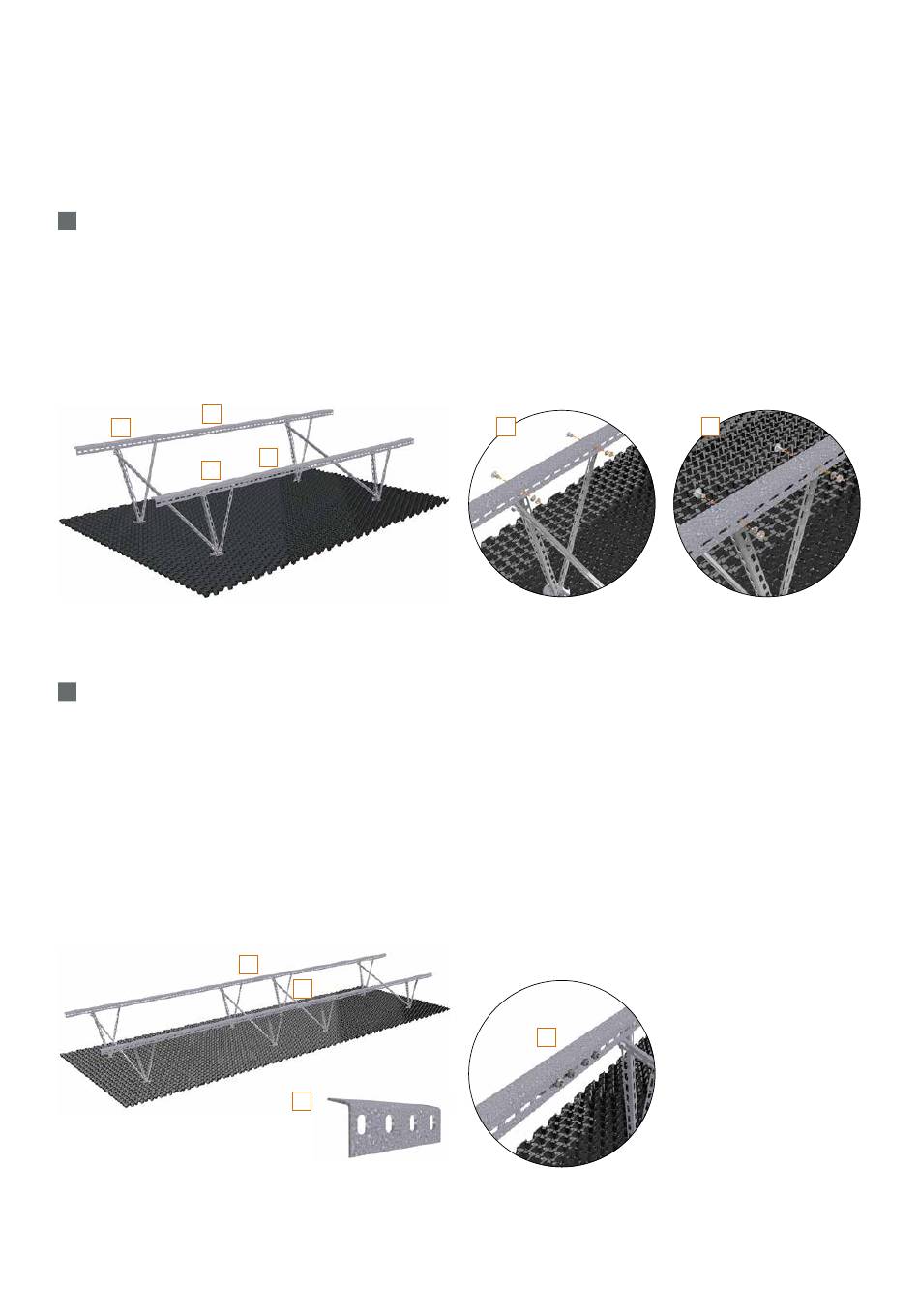

Modulträger Profile montieren
Modulträger (i) mit Flachrundkopfschrauben M10 x 30
mit Unterlegscheibe und Mutter an den V-Trägern durch
die überlappenden Langlöcher hindurch befestigen,
sodass beim langen V-Träger 6 Langlöcher (k), resp.
beim kurzen V-Träger 4 Langlöcher (l) dazwischen
frei bleiben.
i
k
l
6
Schienenverbinder für Modulträger herstellen
und montieren
Bei längeren Modulreihen müssen die Modulträger an
den Stossstellen mit einem Profilverbinder (m) ver-
bunden werden (n). Die Profilverbinder aus dem Liefe-
rumfang zwischen den zu verbindenden Modulträgern
über je 4 Flachrundkopfschrauben M10x30mit Unter-
legscheibe und Mutter (p) montieren.
i
n
n
m
k
0
l
13
