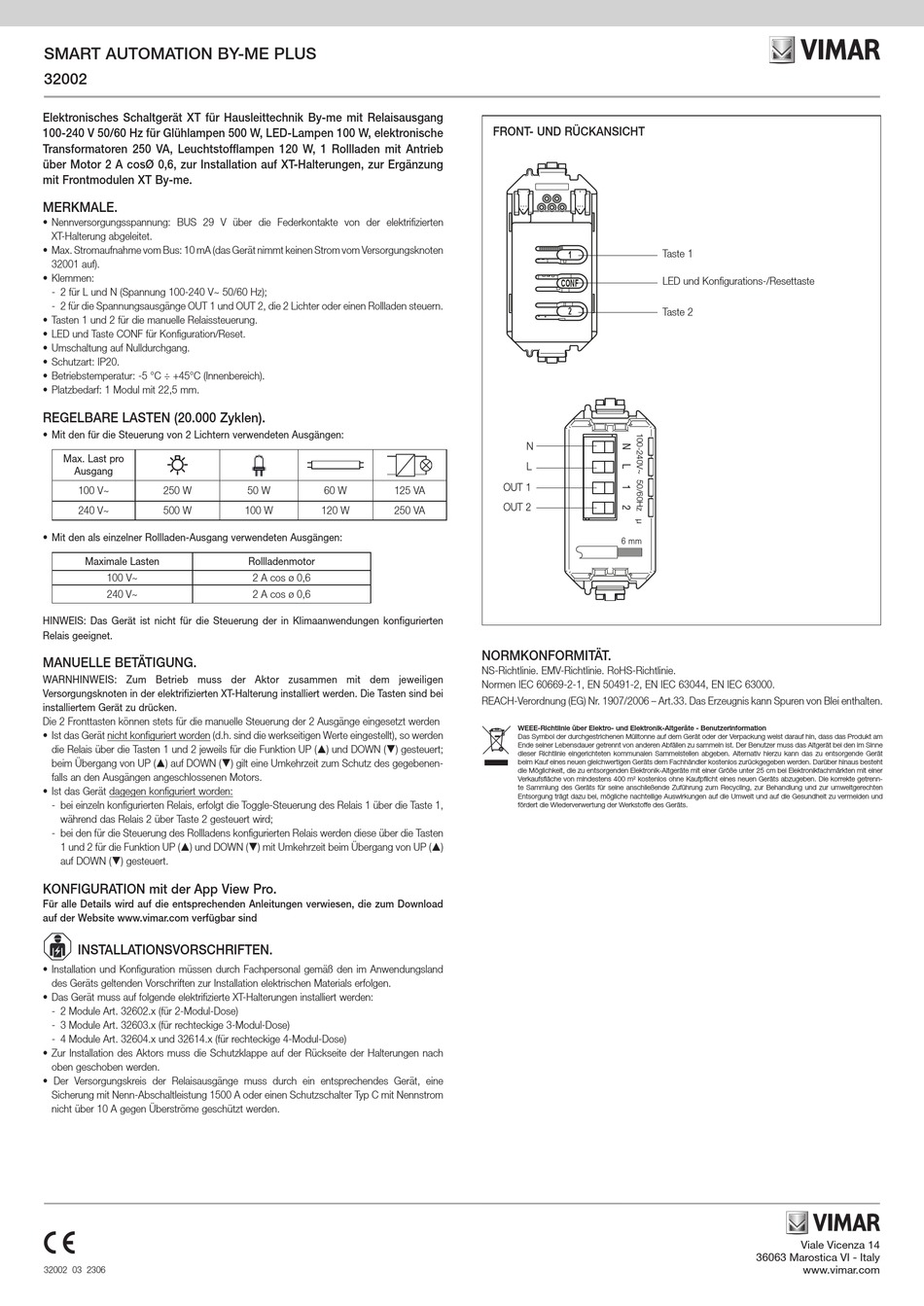

Vimar SMART AUTOMATION BY-ME PLUS 32002 Bedienungsanleitung

SMART AUTOMATION BY-ME PLUS
32002
Elektronisches Schaltgerät XT für Hausleittechnik By-me mit Relaisausgang
100-240 V 50/60 Hz für Glühlampen 500 W, LED-Lampen 100 W, elektronische
Transformatoren 250 VA, Leuchtstofflampen 120 W, 1 Rollladen mit Antrieb
über Motor 2 A cosØ 0,6, zur Installation auf XT-Halterungen, zur Ergänzung
mit Frontmodulen XT By-me.
MERKMALE.
• Nennversorgungsspannung: BUS 29 V über die Federkontakte von der elektrifizierten
XT-Halterung abgeleitet.
• Max. Stromaufnahme vom Bus: 10 mA (das Gerät nimmt keinen Strom vom Versorgungsknoten
32001 auf).
• Klemmen:
- 2 für L und N (Spannung 100-240 V~ 50/60 Hz);
- 2 für die Spannungsausgänge OUT 1 und OUT 2, die 2 Lichter oder einen Rollladen steuern.
• Tasten 1 und 2 für die manuelle Relaissteuerung.
• LED und Taste CONF für Konfiguration/Reset.
• Umschaltung auf Nulldurchgang.
• Schutzart: IP20.
• Betriebstemperatur: -5 °C ÷ +45°C (Innenbereich).
• Platzbedarf: 1 Modul mit 22,5 mm.
REGELBARE LASTEN (20.000 Zyklen).
• Mit den für die Steuerung von 2 Lichtern verwendeten Ausgängen:
Max. Last pro
Ausgang
100 V~ 250 W
240 V~ 500 W
• Mit den als einzelner Rollladen-Ausgang verwendeten Ausgängen:
Maximale Lasten
100 V~
240 V~
HINWEIS: Das Gerät ist nicht für die Steuerung der in Klimaanwendungen konfigurierten
Relais geeignet.
MANUELLE BETÄTIGUNG.
WARNHINWEIS: Zum Betrieb muss der Aktor zusammen mit dem jeweiligen
Versorgungsknoten in der elektrifizierten XT-Halterung installiert werden. Die Tasten sind bei
installiertem Gerät zu drücken.
Die 2 Fronttasten können stets für die manuelle Steuerung der 2 Ausgänge eingesetzt werden
• Ist das Gerät nicht konfiguriert worden (d.h. sind die werkseitigen Werte eingestellt), so werden
die Relais über die Tasten 1 und 2 jeweils für die Funktion UP () und DOWN () gesteuert;
beim Übergang von UP () auf DOWN () gilt eine Umkehrzeit zum Schutz des gegebenen-
falls an den Ausgängen angeschlossenen Motors.
• Ist das Gerät dagegen konfiguriert worden:
- bei einzeln konfigurierten Relais, erfolgt die Toggle-Steuerung des Relais 1 über die Taste 1,
während das Relais 2 über Taste 2 gesteuert wird;
- bei den für die Steuerung des Rollladens konfigurierten Relais werden diese über die Tasten
1 und 2 für die Funktion UP () und DOWN () mit Umkehrzeit beim Übergang von UP ()
auf DOWN () gesteuert.
KONFIGURATION mit der App View Pro.
Für alle Details wird auf die entsprechenden Anleitungen verwiesen, die zum Download
auf der Website www.vimar.com verfügbar sind
INSTALLATIONSVORSCHRIFTEN.
• Installation und Konfiguration müssen durch Fachpersonal gemäß den im Anwendungsland
des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.
• Das Gerät muss auf folgende elektrifizierte XT-Halterungen installiert werden:
- 2 Module Art. 32602.x (für 2-Modul-Dose)
- 3 Module Art. 32603.x (für rechteckige 3-Modul-Dose)
- 4 Module Art. 32604.x und 32614.x (für rechteckige 4-Modul-Dose)
• Zur Installation des Aktors muss die Schutzklappe auf der Rückseite der Halterungen nach
oben geschoben werden.
• Der Versorgungskreis der Relaisausgänge muss durch ein entsprechendes Gerät, eine
Sicherung mit Nenn-Abschaltleistung 1500 A oder einen Schutzschalter Typ C mit Nennstrom
nicht über 10 A gegen Überströme geschützt werden.
32002 03 2306
50 W 60 W 125 VA
100 W 120 W 250 VA
Rollladenmotor
2 A cos ø 0,6
2 A cos ø 0,6
FRONT- UND RÜCKANSICHT
1
CONF
2
6 mm
NORMKONFORMITÄT.
NS-Richtlinie. EMV-Richtlinie. RoHS-Richtlinie.
Normen IEC 60669-2-1, EN 50491-2, EN IEC 63044, EN IEC 63000.
REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.
WEEE-Richtlinie über Elektro- und Elektronik-Altgeräte - Benutzerinformation
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder der Verpackung weist darauf hin, dass das Produkt am
Ende seiner Lebensdauer getrennt von anderen Abfällen zu sammeln ist. Der Benutzer muss das Altgerät bei den im Sinne
dieser Richtlinie eingerichteten kommunalen Sammelstellen abgeben. Alternativ hierzu kann das zu entsorgende Gerät
beim Kauf eines neuen gleichwertigen Geräts dem Fachhändler kostenlos zurückgegeben werden. Darüber hinaus besteht
die Möglichkeit, die zu entsorgenden Elektronik-Altgeräte mit einer Größe unter 25 cm bei Elektronikfachmärkten mit einer
Verkaufsfläche von mindestens 400 m 2 kostenlos ohne Kaufpflicht eines neuen Geräts abzugeben. Die korrekte getrenn-
te Sammlung des Geräts für seine anschließende Zuführung zum Recycling, zur Behandlung und zur umweltgerechten
Entsorgung trägt dazu bei, mögliche nachteilige Auswirkungen auf die Umwelt und auf die Gesundheit zu vermeiden und
fördert die Wiederverwertung der Werkstoffe des Geräts.
Taste 1
LED und Konfigurations-/Resettaste
Taste 2
