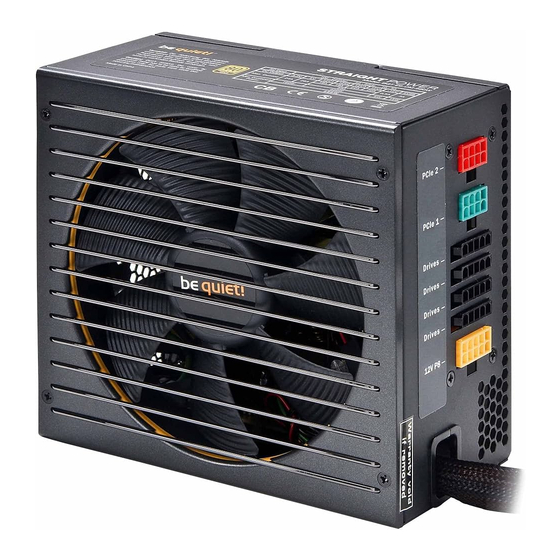

BE QUIET! STRAIGHT POWER E9 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für BE QUIET! STRAIGHT POWER E9
Inhaltszusammenfassung für BE QUIET! STRAIGHT POWER E9
- Seite 1 User ManUal BQT E9-CM-680W BQT E9-CM-580W BQT E9-CM-480W...
-
Seite 2: Inhaltsverzeichnis
I N D E X D E U T S C H 1. Einleitung ............................4 2. Warnungen und Sicherheitshinweise .................... 4 3. Vorteile und Besonderheiten ihres neuen Netzteils ............... 5 4. Kompatibilität ..........................6 5. Installation ihres neuen Netzteils ....................6 6. -
Seite 5: Einleitung
1. EINLEITUNG Wir freuen uns, dass Sie sich dazu entschlossen haben, ein be quiet! Netzteil der Straight Power Serie in Ihrem Rechner einzusetzen. Um Ihnen mögliche erste Fragen im Vorwege zu beantworten, haben wir die Vorteile und Besonderheiten der Straight Power Serie in diesem umfassenden Handbuch zusammengefasst. Die neueste Generation der Straight Power Serie bietet Ihnen viele Erweiterungen und ist eine konsequente Weiterentwicklung der sehr erfolgreichen Vorserie. Falls Sie weitere Fragen haben, richten Sie diese gerne an unseren Kundenservice. Siehe Kontaktdaten unter Punkt 10. -
Seite 6: Vorteile Und Besonderheiten Ihres Neuen Netzteils
Für den Fall, dass Sie Ihr Netzteil reinigen wollen, trennen Sie es komplett vom Stromnetz und benutzen Sie keine feuchten Tücher oder Reinigungsmittel. Reinigen Sie das Netzteil nur von außen mithilfe eines trockenen Tuches. Nehmen Sie das Netzteil erst nach einer Stunde in Raumluftumgebung in Betrieb, da sich anderenfalls Kondenswasser im Netzteil bilden könnte. -
Seite 7: Technische Vorteile
Technische Vorteile: ATX 12V Version 2.3: be quiet! bietet mit der Straight Power CM Serie ein Netzteil an, welches der neuesten ATX12V Spezifikation entspricht. Es bietet 4 separate 12V Leitungen, die sich vorteilhaft auf die zuverlässige Funktion des Systems auswirken. PCI Express Stecker: Die Netzteile der Straight Power Serie verfügen über bis zu vier 6 bzw.8 Pin Stecker, die für den Einsatz von PCI-Express Grafikkarten notwendig sind. Jeder Stecker ist in der Grundform ein 6-poliger Stecker, der sich durch das Anstecken zwei weiterer Pins zu einem 8-poligen Stecker umformen lässt. -
Seite 8: Sicherungsfunktionen
Bauen Sie Ihr altes Netzteil zunächst aus. Verfahren Sie hierfür wie folgt: 1. T rennen Sie Ihren PC von allen vorhandenen Stromquellen und ziehen Sie alle am PC angeschlossenen Kabel vorsichtig ab. 2. Ö ffnen Sie das PC Gehäuse und achten Sie gegebenenfalls auf die Anleitung des Herstellers. 3. Trennen Sie alle Stecker vom Mainboard und allen weiteren Komponenten, wie FDD, HDD oder optischen Laufwerken. Achten Sie bitte darauf, dass kein Stecker des alten Netzteiles mit einer Komponente verbunden ist. -
Seite 9: Fehlerbehebung
OTP (Temperatursicherung) Falls das Netzteil mit einer zu hohen Temperatur betrieben werden sollte, schaltet es sich automatisch ab. Sie können es dann nach dem Abkühlen wieder einschalten. Bitte vergewissern Sie sich, dass der PC mit einer ausreichenden Kühlung ausgestattet ist. OPP (Überlastschutz) Diese Sicherung löst aus, wenn die gesamte Leistung, die dem Netzteil abverlangt wird, höher ist, als die spezifizierte Höchstlast. Dies kann passieren, wenn das Netzteil nicht über genügend Leistung für das System verfügt. 7. -
Seite 10: Zubehör
Wichtiger Hinweis: Bei Nichtfunktionieren des Netzteils vergewissern Sie sich, dass Sie diese Betriebsanleitung vollständig durchgelesen haben und die genannten Probleme ausschließen können. Falls die Probleme weiter bestehen, setzen Sie sich bitte umgehend mit unserem Kundenservice in Verbindung. Alle eingehenden Rücksendungen werden von unserem RMA-Service geprüft. Falls sich ein Netzteil als fehlerfrei herausstellen sollte, wird es an den Kunden zurückgeschickt. Darüber hinaus behalten wir uns vor eine Prüfpauschale für den entstandenen Aufwand zu erheben. -
Seite 11: Garantie, Herstellerangaben Und Copyright
In Deutschland sind Sie gesetzlich** verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich-rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab. Bitte informieren Sie sich auch über ihren lokalen Abfallkalender oder ei ihrer Stadt- oder ihrer Gemeindeverwaltung über die in ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten. -
Seite 12: Rechtliche Hinweise, Copyright
11. RECHTLICHE HINWEISE, COPYRIGHT Copyright © Listan GmbH & Co. KG 2011. Alle Rechte vorbehalten. Bitte beachten Sie die folgenden Hinweise: 1. D er Inhalt dieser Dokumentation darf ohne vorherige schriftliche Genehmigung durch Listan in keiner Form, weder ganz noch teilweise, vervielfältigt, weitergegeben, verbreitet oder gespeichert werden. 2. b e quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser Dokumentation erwähnte Produkte- und Firmennamen können Marken oder Handelsnamen ihrer jeweiligen Eigentümer sein. -
Seite 46: Minimal Load
4. MINIMAL LOAD 3,3V 12V1 12V2 12V3 12V4 -12V 5VSB 680W 580W 480W 5. SPLITTINGS 12V1 12V2 12V3 12V4 680W SATA, HDD, FDD, CPU (P8 connector, 580W PCI-E1 PCI-E2 24-pin P4 connector) 480W 6. DIMENSIONS... - Seite 48 580W 550 mm 150 mm 150 mm 150 mm 150 mm 4-pin 24-pin 20-pin 12V P4-connector 12V P8-connector 12V P4-connector S-ATA S-ATA S-ATA S-ATA S-ATA S-ATA S-ATA S-ATA PCIe 1 (6+2-pin) / VGA 1 PCIe 1 (6+2-pin) / VGA 1 SLI / Cross Fire PCIe 2 (6+2-pin) / VGA 2 PCIe 2 (6+2-pin) / VGA 2...
