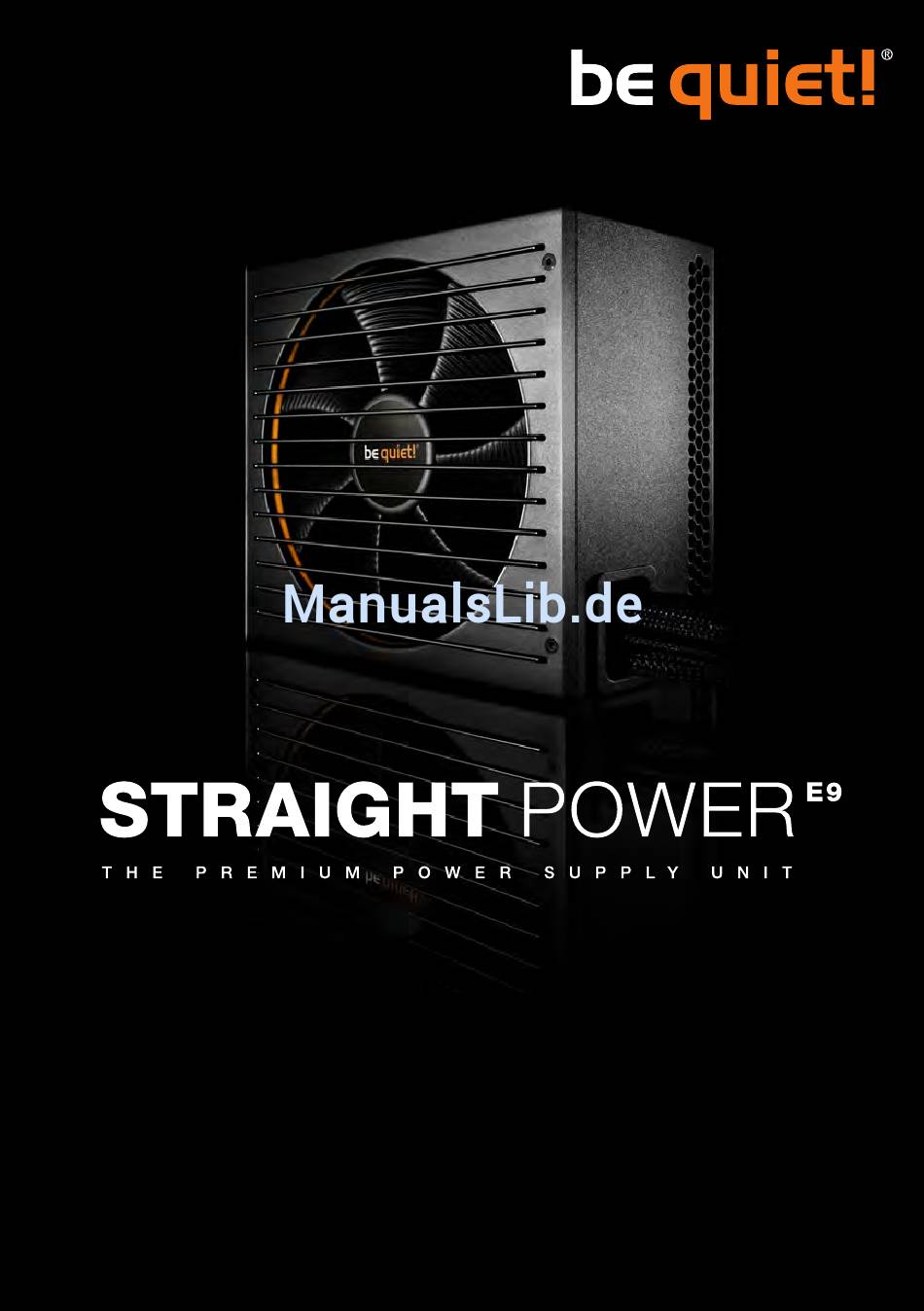

- Seite 1 User ManUal BQT E9-700W BQT E9-600W BQT E9-500W BQT E9-450W BQT E9-400W...
-
Seite 2: Inhaltsverzeichnis
I N D E X D E U T S C H 1. Einleitung ............................4 2. Warnungen und Sicherheitshinweise .................... 4 3. Vorteile und Besonderheiten ihres neuen Netzteils ............... 5 4. Kompatibilität ..........................6 5. Installation ihres neuen Netzteils ....................6 6. -
Seite 5: Einleitung
1. EINLEITUNG Wir freuen uns, dass Sie sich dazu entschlossen haben, ein be quiet! Netzteil der Straight Power Serie in Ihrem Rechner einzusetzen. Um Ihnen mögliche erste Fragen im Vorwege zu beantworten, haben wir die Vorteile und Besonderheiten der Straight Power Serie in diesem umfassenden Handbuch zusammengefasst. Die neueste Generation der Straight Power Serie bietet Ihnen viele Erweiterungen und ist eine konsequente Weiterentwicklung der sehr erfolgreichen Vorserie. -
Seite 6: Vorteile Und Besonderheiten Ihres Neuen Netzteils
Für den Fall, dass Sie Ihr Netzteil reinigen wollen, trennen Sie es komplett vom Stromnetz und benutzen Sie keine feuchten Tücher oder Reinigungsmittel. Reinigen Sie das Netzteil nur von außen mithilfe eines trockenen Tuches. Nehmen Sie das Netzteil erst nach einer Stunde in Raumluftumgebung in Betrieb, da sich anderenfalls Kondenswasser im Netzteil bilden könnte. -
Seite 7: Technische Vorteile
Technische Vorteile ATX 12V Version 2.3: Die be quiet! Straight Power Serie entspricht der neuesten Intel ATX12V Spezifikation. Es bietet separate 12V Leitungen, die sich vorteilhaft auf die zuverlässige Funktion des Systems auswirken. Das 400W Modell verfügt über drei getrennte 12V Leitungen und die 450, 500, 600, und 700W Modelle verfügen über vier getrennte 12V Leitungen. PCI Express Stecker: Die Netzteile der Straight Power Serie verfügen über bis zu vier 6 bzw.8 Pin Stecker, die für den Einsatz von PCI-Express Grafikkarten notwendig sind. Jeder Stecker ist in der Grundform ein 6-poliger Stecker, der sich durch das Anstecken zwei weiterer Pins zu einem 8-poligen Stecker umformen lässt. -
Seite 8: Sicherungsfunktionen
Bauen Sie Ihr altes Netzteil zunächst aus. Verfahren Sie hierfür wie folgt: 1. T rennen Sie Ihren PC von allen vorhandenen Stromquellen und ziehen Sie alle am PC angeschlossenen Kabel vorsichtig ab. 2. Öffnen Sie das PC Gehäuse und achten Sie gegebenenfalls auf die Anleitung des Herstellers. 3. Trennen Sie alle Stecker vom Mainboard und allen weiteren Komponenten, wie FDD, HDD oder optischen Laufwerken. Achten Sie bitte darauf, dass kein Stecker des alten Netzteiles mit einer Komponente verbunden ist. -
Seite 9: Fehlerbehebung, Serviceabwicklung
OTP (Temperatursicherung) Falls das Netzteil mit einer zu hohen Temperatur betrieben werden sollte, schaltet es sich automatisch ab. Sie können es dann nach dem Abkühlen wieder einschalten. Bitte vergewissern Sie sich, dass der PC mit einer ausreichenden Kühlung ausgestattet ist. OPP (Überlastschutz) Diese Sicherung löst aus, wenn die gesamte Leistung, die dem Netzteil abverlangt wird, höher ist, als die spezifizierte Höchstlast. Dies kann passieren, wenn das Netzteil nicht über genügend Leistung für das System verfügt. 7. -
Seite 10: Zubehör
Problem: Nach dem Einbau einer neuen Grafikkarte springt der PC nicht mehr an oder stürzt bei jeder Gelegenheit ab Sie haben eine neue leistungsstärkere Grafikkarte in ihr System eingebaut und nun startet der PC nicht mehr oder stürzt bei der kleinsten Auslastung sofort ab. Das Netzteil ist zu schwach für ihre Grafikkarte ausgelegt. Bitte schauen Sie vor dem Kauf in unserem Watt-Konfigurator unter www.be-quiet.net nach. Hier wird Ihnen das richtige be quiet! Netzteil aus unserem Sortiment empfohlen. Wichtiger Hinweis: Bei Nichtfunktionieren des Netzteils vergewissern Sie sich, dass Sie diese Betriebsanleitung vollständig durchgelesen haben und die genannten Probleme ausschließen können. Falls die Probleme weiter bestehen, setzen Sie sich bitte umgehend mit unserem Kundenservice in Verbindung. -
Seite 11: Entsorgungshinweise
9. ENTSORGUNGSHINWEISE Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben* nicht mehr zum unsortierten Siedlungsabfall gegeben werden. Sie müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern mit Balken weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. -
Seite 12: Rechtliche Hinweise, Copyright
Es gelten unsere Allgemeinen Garantiebestimmungen, die Sie unter http://www.be-quiet.net/ service/de/warranty im Internet abrufen können. Im Service-Fall werden folgende Nummern zur Abwicklung benötigt. Sie finden diese auf dem Netzteil-Typenschild: Model Bezeichnung Artikel Nummer Seriennummer BQT E9-700W BN194 S/N (Nummer siehe Typenschild) BQT E9-600W BN193 S/N (Nummer siehe Typenschild) BQT E9-500W BN192 S/N (Nummer siehe Typenschild) BQT E9-450W BN191 S/N (Nummer siehe Typenschild) BQT E9-400W BN190 S/N (Nummer siehe Typenschild) 11. - Seite 48 8. CONNECTIVIT Y AND CABLE LENGTHS 700W 550 mm 150 mm 150 mm 150 mm 150 mm 4-pin 24-pin 20-pin 12V P4-connector 12V P8-connector 12V P4-connector S-ATA S-ATA S-ATA S-ATA S-ATA S-ATA S-ATA S-ATA S-ATA PCIe 1 (6+2-pin) / VGA 1 PCIe 1 (6+2-pin) / VGA 1 SLI / Cross Fire PCIe 2 (6+2-pin) / VGA 2...
- Seite 49 500W 550 mm 150 mm 150 mm 150 mm 150 mm 4-pin 24-pin 20-pin 12V P4-connector 12V P8-connector 12V P4-connector S-ATA S-ATA S-ATA S-ATA S-ATA S-ATA S-ATA S-ATA PCIe 1 (6+2-pin) / VGA 1 SLI / Cross Fire PCIe 2 (6+2-pin) / VGA 2 550mm 450W 550 mm...
- Seite 50 400W 550 mm 150 mm 150 mm 150 mm 150 mm 4-pin 24-pin 20-pin 12V P4-connector 12V P8-connector 12V P4-connector S-ATA S-ATA S-ATA S-ATA S-ATA PCIe 1 (6+2-pin) / VGA 1 SLI / Cross Fire PCIe 2 (6-pin) / VGA 2 550mm...
