Inhaltszusammenfassung für FAFREES F20
- Seite 2 IMPORTANT! Please find the frame number of your ebike, and write it down in the space below. In case of future need, this number is the unique identification code of your ebike. WICHTIG! Bitte finden Sie die Rahmennummer Ihres E-Bikes und tragen Sie diese in das Feld unten ein.
- Seite 3 CONTENTS English ····················· 1-22 Deutsch ····················· 23-46 Français ····················· 47-70 Italiano ····················· 71-94 Español ····················· 95-118...
-
Seite 26: Verwendung Dieses Handbuchs
Bitte lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie Ihr Fahrrad zusammenbauen und fahren. Wenn Sie nach dem Lesen dieses Handbuchs Fragen haben, wenden Sie sich bitte an den Fafrees-Support oder kontaktieren Sie uns per E-Mail oder rufen Sie uns an. VERWENDUNG DIESES HANDBUCHS Dieses Handbuch enthält Einzelheiten zum Produkt und seiner Ausrüstung sowie Informationen zu... - Seite 27 f) Der Akku soll bei einer Umgebungstemperatur zwischen 32 ° F (0 ° C) und 104 ° F (40 ° C) aufgeladen werden. Laden Sie den Akku niemals auf, wenn die Umgebungstemperatur außerhalb dieses Bereichs liegt. WARNUNG! Es liegt in Ihrer Verantwortung, alle verkehrsbezogenen Gesetze einzuhalten und die richtige Ausrüstung zu verwenden.
-
Seite 28: Nachtreiten
Wenn Sie zum Stillstand kommen, schauen Sie in beide Richtungen auf Straßenkreuzungen, bevor Sie weiterfahren. Verwenden Sie offizielle Handzeichen zum Abbiegen und Anhalten. Fahren Sie nicht mit Kopfhörern. Halten Sie sich niemals an einem anderen Fahrzeug fest. ... -
Seite 29: Montage Und Passform
Warnung! Reflektoren sollten nicht als Ersatz für die erforderliche Beleuchtung getragen werden. Radfahrer sind für andere Radfahrer und Autofahrer nahezu unsichtbar, wenn sie nicht über die erforderliche Beleuchtung und reflektierende Ausrüstung verfügen. Ergreifen Sie alle notwendigen Anstrengungen, um sich bei Nachtfahrten durch den Einsatz von Lichtern und Reflektoren sichtbar zu machen. -
Seite 30: Komponenten Austauschen Oder Zubehör Anbringen
Erlöschen Ihrer Garantie führen und in manchen Fällen dazu führen, dass Ihr E-Bike nicht den für Ihr Fahrrad geltenden Gesetzen entspricht. Der Austausch von Originalkomponenten oder der Einbau von Zubehör von Drittanbietern oder Zubehör, das nicht ausdrücklich von Fafrees für Ihr Fahrradmodell empfohlen wird,... -
Seite 31: Zubehör, Riemen Und Hardware
des Akkus zu verlängern und das Risiko einer Tiefentladung zu verringern. Laden Sie den Akku NICHT mit anderen Ladegeräten als dem ursprünglich von Fafrees gelieferten oder einem Ladegerät auf, das für die Verwendung mit Ihrem speziellen Fahrrad konzipiert ist und direkt bei Fafrees gekauft wurde. -
Seite 32: Allgemeine Betriebsregeln
Ladegerät zu heiß wird, um es zu berühren, Sie einen seltsamen Geruch bemerken oder andere Anzeichen einer Überhitzung bemerken, stellen Sie die Verwendung des Ladegeräts ein und wenden Sie sich an den Fafrees-Support. Allgemeine Betriebsregeln Hinweis: Beachten Sie besonders die folgenden allgemeinen Betriebsregeln, bevor Sie Ihr Fahrrad von Fafrees in Betrieb nehmen. -
Seite 33: Allgemeine Warnungen
Beeinträchtigung, einer Anfallserkrankung oder einer anderen körperlichen Erkrankung, die Ihre Fähigkeit, ein Fahrzeug sicher zu führen, beeinträchtigen könnte, konsultieren Sie Ihren Arzt, bevor Sie damit fahren Fahrrad. Vorsicht! Fafrees übernimmt keine Haftung für Unfälle, Verletzungen oder Fehlfunktionen des Produkts, unbefugte Änderungen,... -
Seite 34: Spezifikationen
SPEZIFIKATIONEN Modellname F20 Master Max. Tragfähigkeit 330 Pfund. / 150 kg Höchstgeschwindigkeit 25 km/h Motor 48V 500W bürstenloser Hub Batterie 48V 22,5AH Li-Ion Radgröße 20 x 4.0" vorne/hinten Reifendruck Inflation auf 5-30 PSI Ladegerät 48V 3,0A Eingangsspannung 220V Ladezeit Ca. 7 Stunden Wasserbeständigkeit... -

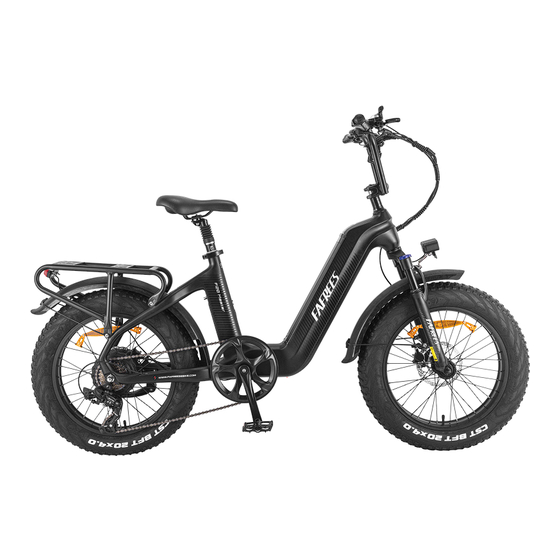

Seite 35: Produktübersicht
Regler Pedal Vordergabel Kurbelgarnitur Fender Kopflicht Kette WAS IST IN DER BOX 1 * F20 Master E-Bike 1 * Bedienungsanleitung 1 * Ladebox 2 * Radreflektor 1 * Ladekabel 1 * Linkes Pedal 1 * Werkzeugsatz 1 * Rechtes Pedal 1 * Geschenkbox (einschließlich 1*Innenschlauch, 2*Ventilkappen, 4*Speichen, 2*Radreflektoren,... - Seite 36 INSTALLATIONSANWEISUNG HINWEIS: Die folgenden Schritte dienen nur als allgemeine Anleitung zur Unterstützung bei der Montage Ihres E-Bikes und stellen keine vollständige oder umfassende Anleitung zu allen Aspekten der Montage, Wartung und Reparatur dar. Wenden Sie sich an einen zertifizierten, seriösen Fahrradmechaniker, der Sie bei der Montage, Reparatur und Wartung Ihres E-Bikes unterstützt.
- Seite 37 Schritt 3: Einbau des Scheinwerfers und des vorderen Kotflügels. A. Lösen Sie die Befestigungsschraube des Vorderlichts an der Vordergabel. Setzen Sie den vorderen Kotflügel mit dem Scheinwerfer zusammen. Stellen Sie den Scheinwerfer auf die gewünschte Position ein und ziehen Sie die Schraube mit einem Inbusschlüssel und einem Schraubenschlüssel fest.
-
Seite 38: Batterie Laden
Druck aufzupumpen. Achten Sie darauf, dass der Reifendruck nicht zu hoch oder zu niedrig ist. BATTERIELADEN Ladevorgang Follow these steps for charging your ebike battery from Fafrees Bikes: Befolgen Sie diese Schritte, um Ihren E-Bike-Akku von Fafrees Bikes aufzuladen: 1. Stellen Sie sicher, dass die Batterie ausgeschaltet ist. -
Seite 39: Informationen Zum Laden Der Batterie
Stellen Sie das Ladegerät bei ein- oder ausgeschaltetem Akku an einem flachen, sicheren Ort auf und verbinden Sie den Gleichstromausgangsstecker des Ladegeräts mit dem Ladeanschluss an der Seite des Akkus. 4. Schließen Sie das Ladegerät an eine Steckdose an: Verbinden Sie den Eingangsstecker des Ladegeräts (110/240-Volt-Stecker) mit der Steckdose. -
Seite 40: Batterie Einbauen
Sie den Akku nach dem Verriegeln vorsichtig mit beiden Händen nach außen ziehen. REIFENINFORMATIONEN Der F20 Master verwendet 20 x 4,0 Zoll große Gummireifen mit Schläuchen. Die Reifen sind auf Langlebigkeit und Sicherheit bei regelmäßigen Fahrradaktivitäten ausgelegt und müssen vor jedem Gebrauch auf korrekten Druck und Zustand überprüft werden. -
Seite 41: Lageranleitung
Stellen Sie beim Wechseln eines Reifens oder Schlauchs sicher, dass der gesamte Luftdruck aus dem Schlauch abgelassen wurde, bevor Sie den Reifen von der Felge entfernen. Wenn der Luftdruck nicht vollständig aus dem Innenrohr abgelassen wird, kann dies zu schweren Verletzungen führen. LAGERANLEITUNG Wenn Sie Ihr Fahrrad länger als zwei Wochen am Stück lagern, befolgen Sie die nachstehenden Anweisungen, um die Gesundheit und Langlebigkeit Ihrer Batterie zu erhalten. - Seite 42 SCHNELLSTARTANLEITUNG EINSTIEG Abbildung 1 YL81F-Anzeige Abbildung 2 Steuertaste Tastendefinitionen: Das YL81F-Display ist mit fünf Tasten auf der entsprechenden Bedieneinheit ausgestattet: Power-Taste, Plus-Taste, Minus-Taste, Licht-Taste und Umschalttaste (im Folgenden wird durch die „i-Taste“ dargestellt). Drücken Sie die Ein-/Aus-Taste auf dem Display-Bedienfeld, um das Fahrrad einzuschalten. Zum Ausschalten halten Sie die Ein-/Aus-Taste 3 Sekunden lang gedrückt.
-
Seite 43: Display-Steuerfeld
DISPLAY-STEUERFELD 1. Umschaltung der Display-Schnittstelle: Wenn das Display eingeschaltet ist, zeigt es standardmäßig die aktuelle Geschwindigkeit (km/h) und den Tageskilometerzähler (km) an. Drücken Sie kurz die i-Taste, um zwischen Tageskilometerzähler (km), Kilometerzähler (km), Höchstgeschwindigkeit (km/h) und Durchschnittsgeschwindigkeit (km/h) zu wechseln. 2. -
Seite 44: Parken, Lagerung Und Transport
Schäden, die durch Nichtbeachtung der Anweisungen entstehen, fallen nicht unter die Garantie und können zu schweren oder tödlichen Verletzungen führen. Wenden Sie sich an den Fafrees-Support, wenn Sie Fragen zur Montage oder zum Betrieb haben. Parken, Lagerung und Transport Bitte befolgen Sie diese grundlegenden Park-, Aufbewahrungs- und Transporttipps, um sicherzustellen, dass Ihr Fahrrad auf und abseits der Straße gut gepflegt ist. -
Seite 45: Wartungsanweisungen Für Den Benutzer
WARTUNGSANWEISUNGEN FÜR DEN BENUTZER Wenn Sie nicht über die Erfahrung, das Können und die Werkzeuge verfügen, um die Wartung und Einstellung Ihres Fahrrads durchzuführen, empfehlen wir dringend, einen zertifizierten, seriösen Fahrradmechaniker zu beauftragen, der das Fahrrad wartet, abstimmt und dafür sorgt, dass es sicher zu fahren ist. Sicherheitscheckliste Vor jeder Fahrt und nach jeweils 40–72 km empfehlen wir, die Sicherheitscheckliste zu befolgen. - Seite 46 Motorantriebsbaugru Stellen Sie sicher, dass sich der Nabenmotor reibungslos dreht und die Motorlager in gutem Zustand sind. Drosselklappe Stellen Sie sicher, dass alle Stromkabel zum Nabenmotor befestigt und unbeschädigt sind. Stellen Sie sicher, dass die Achsschrauben des Nabenmotors befestigt sind und die Drehmomentstütze, die Schraube der Drehmomentstütze und die Drehmomentscheiben angebracht sind.
- Seite 47 FEHLERBEHEBUNG Symptome Mögliche Ursachen Die häufigsten Lösungen Das Fahrrad lässt sich 1.Unzureichende Batterieleistung 1. Laden Sie den Akku auf nicht einschalten 2.Fehlerhafte Verbindungen 2. Anschlüsse reinigen und 3. Der Akku sitzt nicht vollständig im reparieren Fach 3.Batterie richtig einbauen 4.Falsche Einschaltreihenfolge 4.Schalten Sie das Fahrrad in 5.Die Bremsen werden betätigt der richtigen Reihenfolge ein...
-
Seite 48: Eingeschränkte Garantie
Garantie zu erfahren, gehen Sie bitte zu https://www.fafreesebike.com/pages/warranty Garantieinformationen Nur der Erstbesitzer eines E-Bikes, das online bei Fafrees oder bei Fafrees-Händlern gekauft wurde, ist von dieser eingeschränkten Garantie abgedeckt. Die Garantiezeit beginnt mit Erhalt des E-Bikes bei Ihnen und endet unmittelbar mit dem Ende der Garantiezeit. - Seite 49 ursprünglichen Käufers versendet werden. Die Haftung von Fafrees übersteigt unter keinen Umständen den tatsächlich von Ihnen für das E-Bike gezahlten Betrag, und Fafrees haftet unter keinen Umständen für Folgeschäden, Nebenschäden, Sonderschäden oder Strafschäden oder Verluste, ob direkt oder indirekt.
- Seite 122 COPYRIGHT © FAFREES. ALL RIGHTS REVERSED. Visit www.fafreesebike.com or contact support@fafreesebike.com for more information and after-sale service. MANUFACTURER INFORMATION INFORMAZIONI DI FABBRICAZIONE Manufacturer: Dongguan Tantu Electric Technology Co., Ltd Produttore: Dongguan Tantu Electric Technology Co., Ltd Address: Floor 3rd, Building 7, No. 198, Guanchang Road of Indirizzo: Piano 3°, Edificio 7, n.
