Instalacja; Rozstaw Otworów - LD Systems QTP 8 Bedienungsanleitung

LED
9
Wielokolorowa dioda sygnalizacyjna (do wykorzystania w przyszłości).
THREAD
10
Gwint do mocowania płyty montażowej (płyta montażowa i śruba zabezpieczająca w zestawie).

INSTALACJA

Należy zwrócić uwagę, czy puszka podtynkowa jest wystarczająco głęboka (zacisk przyłączeniowy plus złącze Ethernet).
ZALECENIE: Zamontuj panel dotykowy w układzie poziomym ze śrubą blokującą
Płyta montażowa panelu dotykowego QTP8 jest kompatybilna z puszkami podtynkowymi typu 86, typu EU i typu US. Instalacja panelu dotykowego
tylko przez autoryzowany personel i elektryków. Nie ponosi się odpowiedzialności za zamontowaną puszkę podtynkową i jej działanie. Wymagana
jest kontrola przez wykwalifikowany personel.
Poluzować śrubę blokującą z płyty montażowej, zdjąć płytę montażową z panelu dotykowego i przymocować ją do odpowiedniej puszki
A
podtynkowej. Teraz należy wykonać połączenia kablowe z panelem dotykowym. Umieścić panel dotykowy na płycie montażowej tak, aby dwa
bolce po lewej stronie płyty montażowej weszły w odpowiednie wgłębienia w panelu dotykowym, przesunąć panel o jeden centymetr w prawo i
zabezpieczyć połączenie poluzowaną wcześniej śrubą zabezpieczającą.

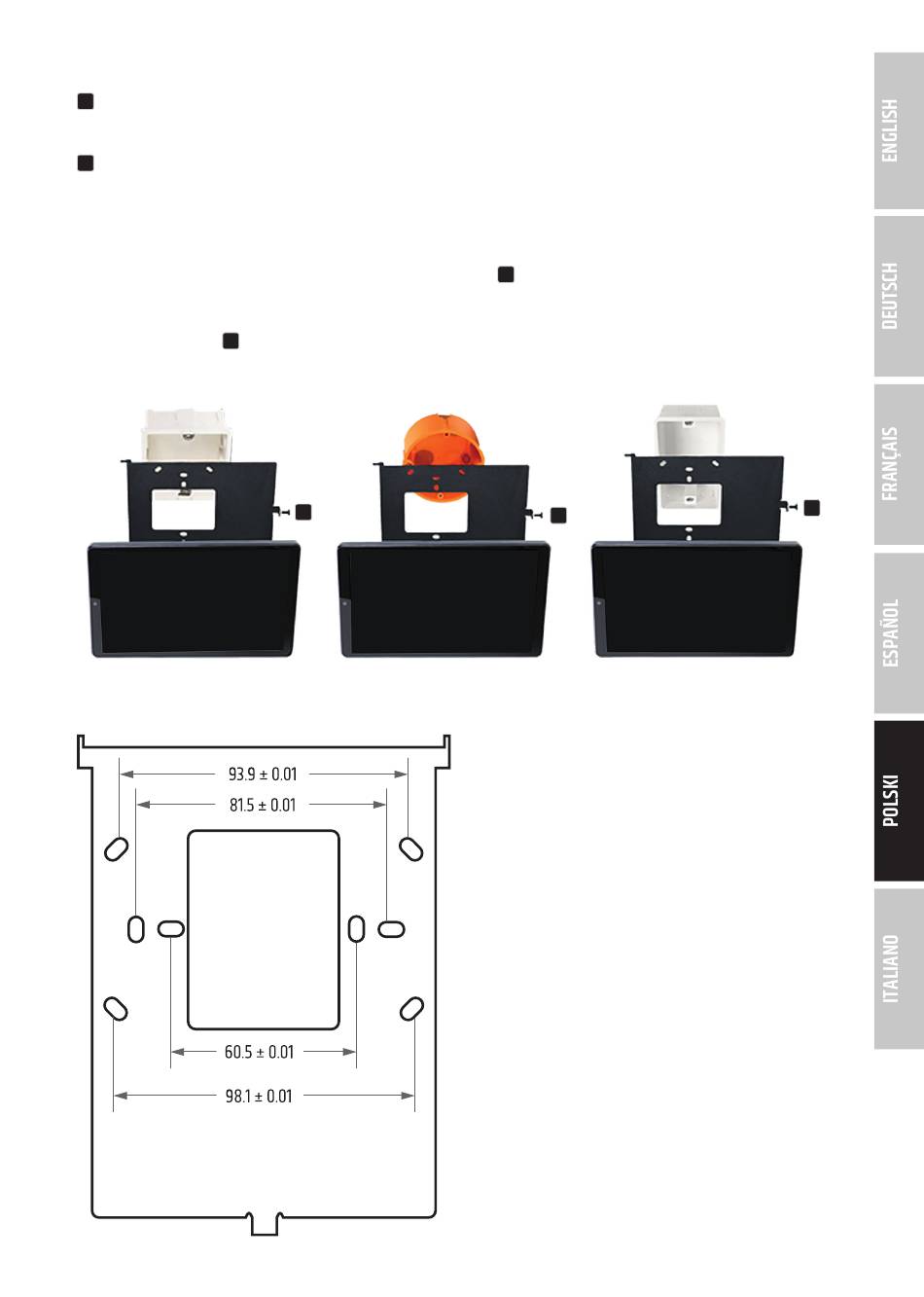

ROZSTAW OTWORÓW (mm)
A
skierowaną w prawo w odpowiednim miejscu na ścianie.
A
A
A
