Vimar LINEA 30504 Bedienungsanleitung

LINEA
30504

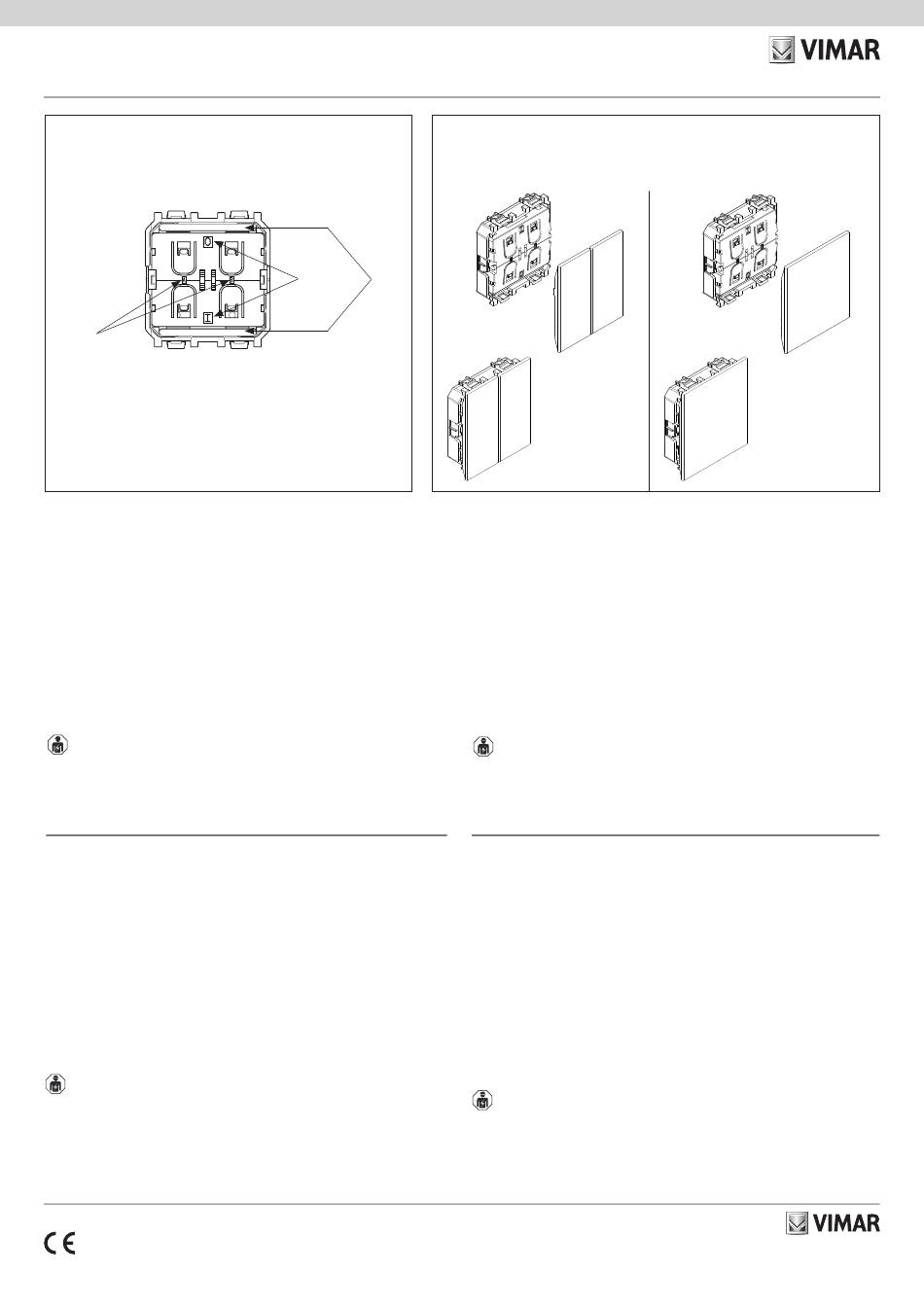

VISTA FRONTALE • FRONT VIEW • VUES DE FACE
VISTA FRONTAL • FRONTANSICHT • ΜΠΡΟΣΤΙΝΗ ΠΛΕΥΡΑ
C
C: Canali • Channels • Canaux • Canales • Kanal • Κανάλια •
S: Stato • Status • État • Estado • Status • Κατασταση •
K: Barra Di Attivazione • Energy Bar • Barre D' Activation
Barra De Activación • Aktivierungsleiste • Ραβδος Ενεργοποιησης
PRINCIPALI CARATTERISTICHE.
• Tensione nominale di alimentazione (Vn): non è necessario alcun tipo di alimentazione.
• Potenza RF max trasmessa: 0,4dBm / 1,1mW
• Range di frequenza (min/max): 2402 MHz / 2480 MHz
• Standard di comunicazione: Bluetooth technology Low Energy (BLE)
• Portata: 75 m in campo libero; tale valore si riduce a seconda dell'ambiente e delle modalità
installative (presenza di placche in metallo, cemento, muri e/o pareti metalliche).
• Canali radio utilizzabili di default: CH 37 / 38 / 39 (2402 MHz / 2426 MHz / 2480 MHz).
• Interfaccia ausiliaria: NFC Forum Type 2 Tag (ISO/IEC 14443 Part 2 and 3).
• Identificazione del dispositivo: ID dispositivo singolo da 48 bit (programmazione di fabbrica).
• Sicurezza: AES128 (Modalità CBC) con codice sequenziale.
• Installazione: a incasso o a parete. L'installazione a parete, grazie all'apposito supporto (art.
30507.x), può essere effettuata su materiali quali, ad esempio, legno, muratura, ecc.
• Temperatura di funzionamento: -25 - +65 °C (per uso interno).
• Configurabile in abbinamento ai dispositivi del sistema View Wireless mediante l'app View
Wireless.
REGOLE DI INSTALLAZIONE.
Il dispositivo può essere installato sui seguenti supporti: art. 30507.x, 30602, 30603, 30613,
30614, 30617.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
Vimar SpA dichiara che l'apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo completo della dichia-
razione di conformità UE è disponibile nella scheda di prodotto al seguente indirizzo Internet: www.vimar.com.
PRINCIPALES CARACTÉRISTIQUES.
• Tension nominale d'alimentation (Vn) : ne nécessite aucun type d'alimentation.
• Puissance RF max. transmise : 0,4 dBm/1,1 mW
• Plage de fréquence (min/max) : 2402 MHz et 2480 MHz
• Standard de communication : Bluetooth technology Low Energy (BLE)
• Portée : 75 m en champ libre ; cette valeur peut diminuer en fonction de l'environnement et des
modalités d'installation (plaques en métal, ciment, murs ou cloisons métalliques)
• Fréquences radio utilisables par défaut : CH 37 / 38 / 39 (2402 MHz / 2426 MHz / 2480 MHz).
• Interface auxiliaire : NFC Forum Type 2 Tag (ISO/IEC 14443 Part 2 and 3)
• Identification du dispositif : ID dispositif simple à 48 bits (programmé en usine)
• Sécurité : AES128 (Mode CBC) avec code séquentiel
• Installation : encastrée ou en saillie L'installation en saillie peut être réalisée sur différents
matériaux ( bois, maçonneries, etc.) grâce au support spécial (art. 30507.x).
• Température de fonctionnement : - 25 à + 65° C (usage intérieur)
• Configurable en association avec les dispositifs du système View Wireless à travers l'appli
View Wireless.
RÈGLES D'INSTALLATION.
Le dispositif peut être installé sur les supports suivants: art. 30507.x, 30602, 30603, 30613,
30614, 30617.
Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.
Vimar S.p.A. déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la
déclaration de conformité UE est disponible sur la fiche du produit à l'adresse Internet suivante: www.vimar.com.
49401723A0 01 2203
AGGANCIO DEI TASTI • HOOKING THE BUTTONS
FIXATION DES TOUCHES • ENGANCHE DE TECLAS
ANBRINGUNG DES TASTEN • ΣΤΕΡΈΩΣΗ ΠΛΉΚΤΡΩΝ •
‫ز اوية رؤية أمامية‬
S K
‫قنوات‬
‫الحالة‬
‫شريط التفعيل‬
MAIN CHARACTERISTICS.
• Rated supply voltage (Vn): no kind of power supply is needed.
• Maximum RF transmission power: 0.4dBm / 1.1mW
• Frequency range (min/max): 2402 MHz / 2480 MHz
• Communication standard Bluetooth technology Low Energy (BLE)
• Range: 75 m in an open field: this value is reduced depending on the environment and installa-
• Default radio channels used: CH 37 / 38 / 39 (2402 MHz / 2426 MHz / 2480 MHz).
• Auxiliary interface: NFC Forum Type 2 Tag (ISO/IEC 14443 Part 2 and 3).
• Device identification: individual 48 bit device ID (factory programmed).
• Safety: AES128 (CBC mode) with sequence code.
• Installation: flush or surface mounting. Surface mounting installation, thanks to the special
• Operating temperature: -25°C to +65°C (for indoor use)
• Configurable in combination with the devices in the View Wireless system via the View Wireless
The device may be installed on the following mounting frames: art. 30507.x, 30602, 30603, 30613,
30614, 30617.
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.
Vimar SpA declares that the radio equipment complies with Directive 2014/53/EU. The full text of the EU declaration
of conformity is on the product sheet available at the following Internet address: www.vimar.com.
CARACTERÍSTICAS PRINCIPALES.
• Tensión nominal de alimentación (Vn): no se requiere ningún tipo de alimentación.
• Potencia RF máx transmitida: 0,4d Bm / 1,1 mW
• Rango de frecuencia (mín/máx): 2402 MHz / 2480 MHz
• Estándar de comunicación: Bluetooth technology Low Energy (BLE)
• Alcance: 75 m en campo libre; este valor se reduce según el entorno y el tipo de montaje (pre-
• Canales de radio que se pueden utilizar como predeterminados: CH 37 / 38 / 39 (2402 MHz /
• Interfaz auxiliar: NFC Forum Type 2 Tag (ISO/IEC 14443 Part 2 and 3).
• Identificación del dispositivo: ID de cada dispositivo de 48 bits (programación de fábrica).
• Seguridad: AES128 (modo CBC) con código secuencial.
• Montaje: de empotrar o de superficie. El montaje de superficie, gracias al soporte correspon-
• Temperatura de funcionamiento: -25 - +65 °C (para interiores)
• Configurable en combinación con dispositivos del sistema View Wireless mediante la aplicación
El dispositivo se puede instalar en los siguientes soportes: arts. 30507.x, 30602, 30603, 30613,
30614, 30617.
Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de plomo.
Vimar S.p.A. declara que el equipo radio es conforme a la directiva 2014/53/UE. El texto completo de la decla-
ración de conformidad UE está recogido en la ficha del producto en la siguiente página web: www.vimar.com.
31506
tion method (presence of metal plates, concrete, metal walls and/or partitions).
mounting frame (art. 30507.x), can be on materials such as wood, masonry, etc.
App.
INSTALLATION RULES.
sencia de placas de metal, cemento, muros y/o paredes de metal).
2426 MHz / 2480 MHz).
diente (art. 30507.x), puede realizarse en materiales como madera, mampostería, etc.
View Wireless.
NORMAS DE INSTALACIÓN.
‫ربط األزرة‬
31506.2
