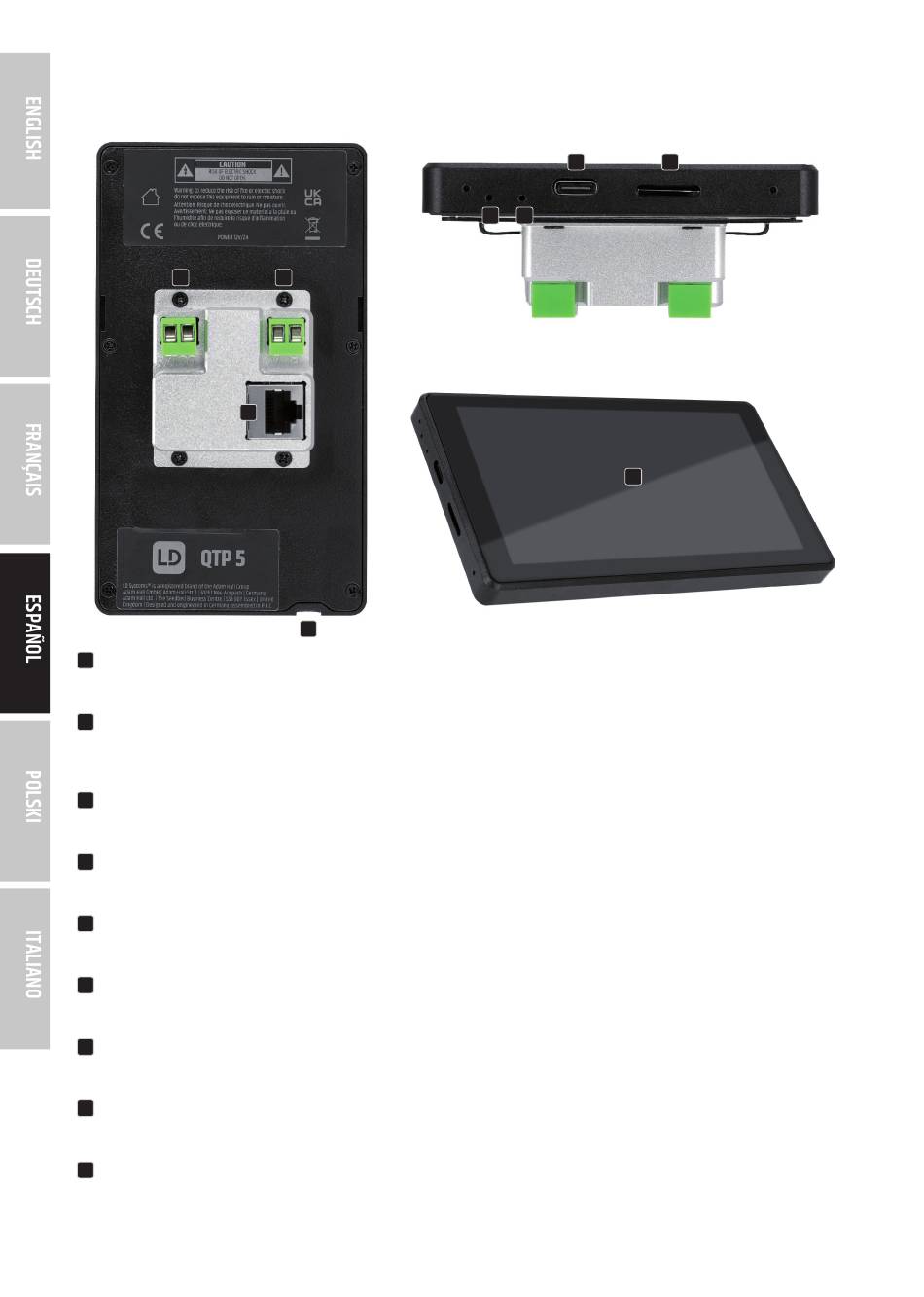

CONEXIONES, CONTROLES E INDICADORES

2
CONEXIÓN A ETHERNET
1
Conexión a la red Ethernet para la conexión de datos y alimentación por PoE (Power over Ethernet).
POWER IN
2
Alimentación alternativa a través de un adaptador de corriente opcional (tensión continua de 12 V y 2 A, asegúrese de que la polaridad es
correcta, consulte la etiqueta).
INTERFAZ SERIE RS-485
3
Actualmente sin función.
TF-CARD
4
Ranura para una tarjeta TF o microSD.
TYPE-C
5
Puerto USB-C para la conexión de datos a un ordenador.
RESTART
6
Utilice un clip, por ejemplo, para reiniciar el equipo.
SET
7
Solo para mantenimiento.
PANTALLA
8
Pantalla táctil de 5,5 pulgadas.
ROSCA
9
Rosca para fijar la placa de montaje (placa de montaje y tornillo de seguridad suministrados).
