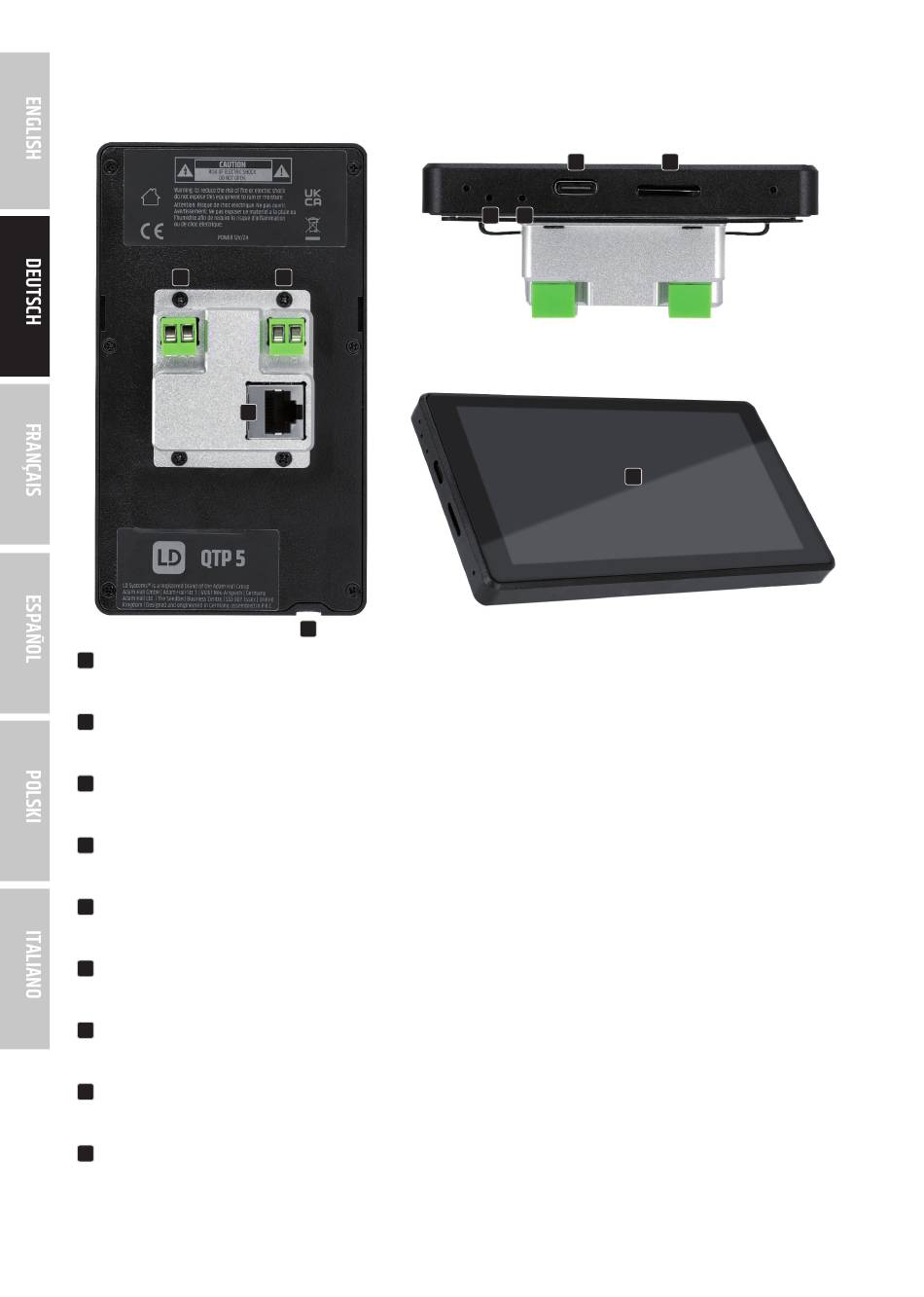

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE
2
ETHERNET ANSCHLUSS
1
Ethernet Anschluss für die Datenverbindung und die Spannungsversorgung über PoE (Power over Ethernet).
POWER IN
2
Alternative Spannungsversorgung über ein optional erhältliches Netzteil (12V / 2A Gleichspannung, achten Sie auf korrekte Polung, siehe Beschriftung).
SERIELLE SCHNITTSTELLE RS485
3
Zurzeit ohne Funktion.
TF-CARD
4
Steckplatz für eine TF-Card bzw. MicroSD-Karte.
TYPE-C
5
USB-C Anschluss für die Datenverbindung mit einem Rechner.
RESTART
6
Nutzen Sie z.B. eine Büroklammer, um einen Neustart des Geräts zu erzwingen.
SET
7
Nur für Service-Zwecke.
DISPLAY
8
5,5 Zoll Touch-Display.
GEWINDE
9
Gewinde zum Befestigen der Montageplatte (Montageplatte und Sicherungsschraube im Lieferumfang enthalten).
12
3
1
1
5
5 7
8
4
