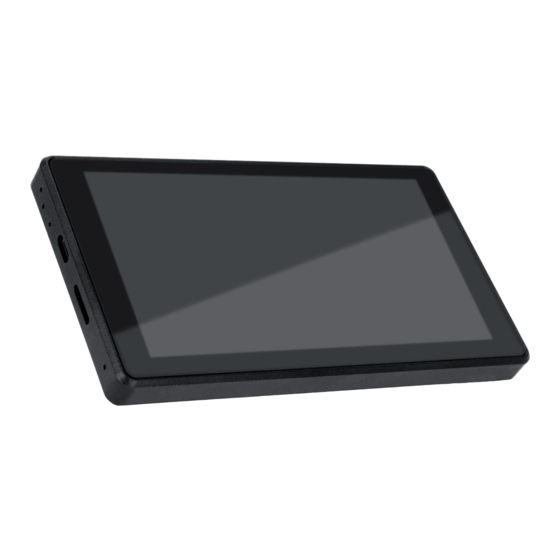

LD Systems QTP 5 Bedienungsanleitung
Inhaltszusammenfassung für LD Systems QTP 5

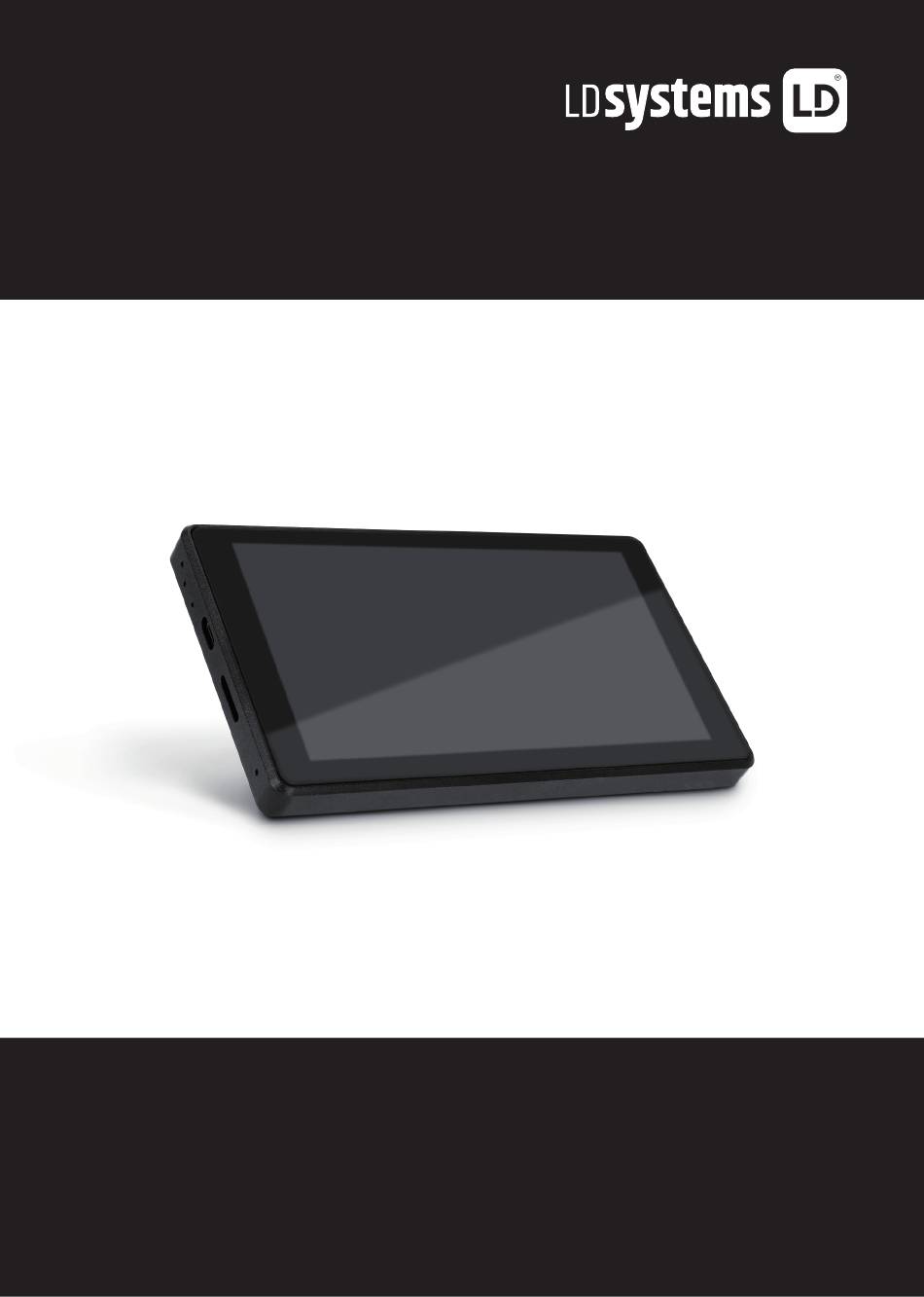

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO QTP 5 QUESTRA TOUCHSCREEN DISPLAY 5-INCH WITH ANDROID 11 AND POE LDQTP5...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL ABOUT THIS MANUAL INFORMACIÓN SOBRE ESTE MANUAL DEL USUARIO INTENDED USE USO PREVISTO SAFETY INSTRUCTIONS INSTRUCCIONES DE SEGURIDAD PACKAGING CONTENT ELEMENTOS SUMINISTRADOS CONNECTIONS, OPERATING AND DISPLAY ELEMENTS CONEXIONES, CONTROLES E INDICADORES INSTALLATION MONTAJE... -
Seite 11: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Seite 12: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE ETHERNET ANSCHLUSS Ethernet Anschluss für die Datenverbindung und die Spannungsversorgung über PoE (Power over Ethernet). POWER IN Alternative Spannungsversorgung über ein optional erhältliches Netzteil (12V / 2A Gleichspannung, achten Sie auf korrekte Polung, siehe Beschriftung). SERIELLE SCHNITTSTELLE RS485 Zurzeit ohne Funktion. -
Seite 13: Montage
MONTAGE Achten Sie bei der Unterputzdose auf ausreichende Tiefe (Anschlussterminal plus Ethernet-Stecker). EMPFEHLUNG: Montieren Sie das Touchpanel im Querformat mit der Sicherungsschraube nach rechts zeigend an eine geeignete Stelle einer Wand. Die Montageplatte des QTP5 Touchpanels ist kompatibel mit EU Typ und Typ 86 Unterputzdosen. Einbau des Touchpanels nur durch autorisiertes Fachpersonal und Elektriker. -
Seite 14: Autostart
AUTOSTART Da die Systemsprache des Touchpanels ab Werk Englisch ist, sind auch die folgenden Screenshots in englischer Sprache gehalten. Die Systemsprache ist einstellbar. Öffnen Sie die Systemeinstellungen „Settings“. Öffnen Sie „Accessibility“. - Seite 15 Öffnen Sie „Boot Application“. Tippen Sie auf „Select startup application“.
- Seite 16 Wählen Sie nun die gewünschte App aus, indem Sie auf das entsprechende Icon tippen. Als Bestätigung erscheint nun „successfully set!“ (erfolgreich eingestellt) am unteren Bildschirmrand.
-
Seite 17: Ip-Konfiguration
IP-KONFIGURATION Im Auslieferungszustand ist die automatische Netzwerkkonfiguration via DHCP aktiviert. Um die Netzwerkkonfiguration manuell vorzunehmen, gehen Sie in die Einstellungen und ändern den „Ethernet IP mode“ auf „static“ (Einstellungen -> Network & Internet -> Ethernet -> Ethernet IP Mode -> static -> IP etc. konfigurieren). Starten Sie das Gerät nach dem Ändern des Status neu. TECHNISCHE DATEN Artikelnummer LDQTP5... -
Seite 18: Entsorgung
ENTSORGUNG VERPACKUNG: 1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden. 2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land. GERÄT: 1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. - Seite 52 LD-SYSTEMS.COM Adam Hall GmbH Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com Adam Hall Ltd. | The Seedbed Business Centre | SS3 9QY Essex | UK REV: 01...
