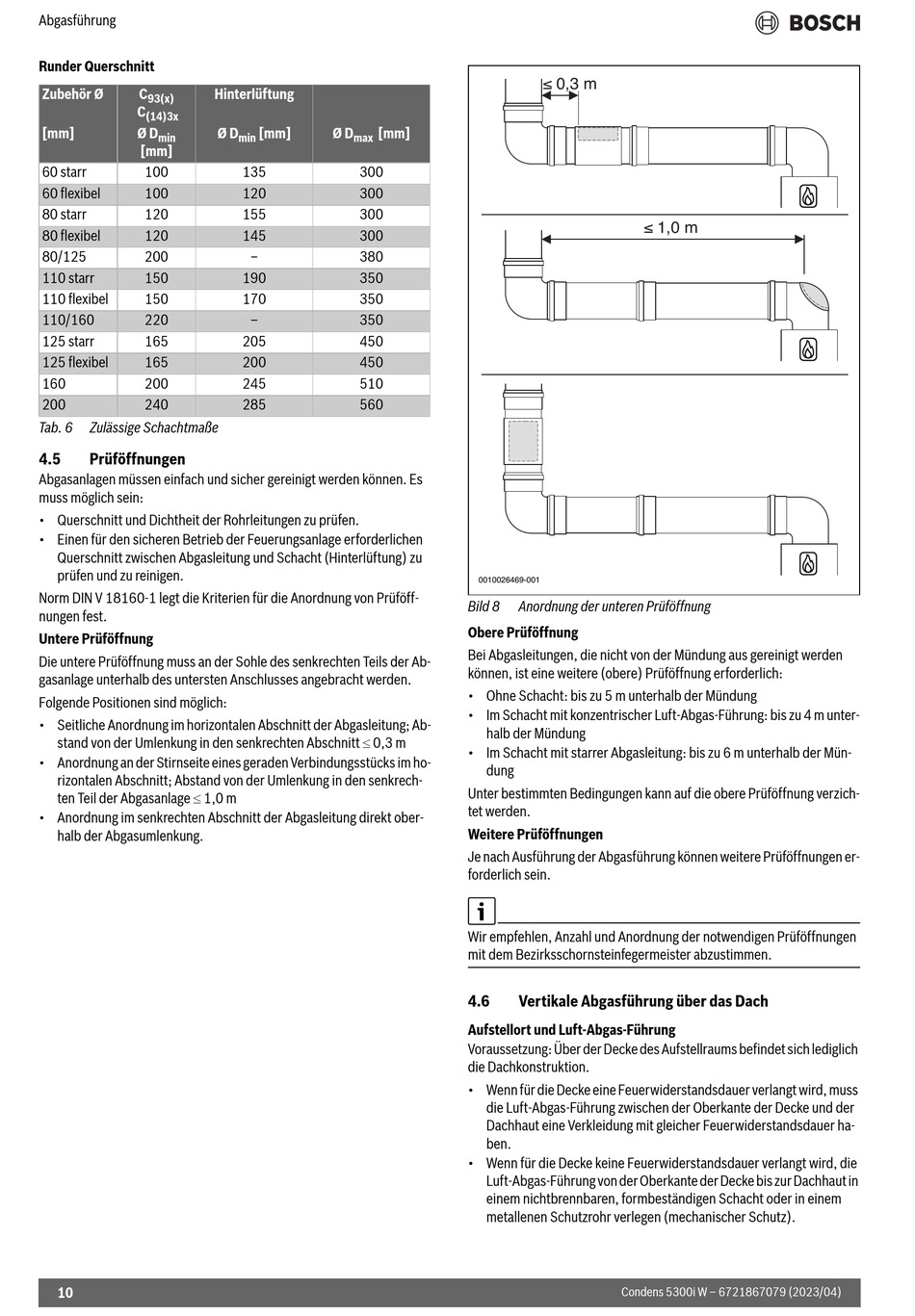

Abgasführung
Runder Querschnitt
Zubehör Ø C
93(x)
C
(14)3x
[mm] Ø D
min
[mm]
60 starr 100
60 flexibel 100
80 starr 120
80 flexibel 120
80/125 200
110 starr 150
110 flexibel 150
110/160 220
125 starr 165
125 flexibel 165
160 200
200 240
Tab. 6 Zulässige Schachtmaße
4.5 Prüföffnungen
Abgasanlagen müssen einfach und sicher gereinigt werden können. Es
muss möglich sein:
• Querschnitt und Dichtheit der Rohrleitungen zu prüfen.
• Einen für den sicheren Betrieb der Feuerungsanlage erforderlichen
Querschnitt zwischen Abgasleitung und Schacht (Hinterlüftung) zu
prüfen und zu reinigen.
Norm DIN V 18160-1 legt die Kriterien für die Anordnung von Prüföff-
nungen fest.
Untere Prüföffnung
Die untere Prüföffnung muss an der Sohle des senkrechten Teils der Ab-
gasanlage unterhalb des untersten Anschlusses angebracht werden.
Folgende Positionen sind möglich:
• Seitliche Anordnung im horizontalen Abschnitt der Abgasleitung; Ab-
stand von der Umlenkung in den senkrechten Abschnitt  0,3 m
• Anordnung an der Stirnseite eines geraden Verbindungsstücks im ho-
rizontalen Abschnitt; Abstand von der Umlenkung in den senkrech-
ten Teil der Abgasanlage  1,0 m
• Anordnung im senkrechten Abschnitt der Abgasleitung direkt ober-
halb der Abgasumlenkung.
10
Hinterlüftung
Ø D [mm] Ø D [mm]
min max
135 300
120 300
155 300
145 300
‒ 380
190 350
170 350
‒ 350
205 450
200 450
245 510
285 560
≤ 0,3 m
0010026469-001
Bild 8 Anordnung der unteren Prüföffnung
Obere Prüföffnung
Bei Abgasleitungen, die nicht von der Mündung aus gereinigt werden
können, ist eine weitere (obere) Prüföffnung erforderlich:
• Ohne Schacht: bis zu 5 m unterhalb der Mündung
• Im Schacht mit konzentrischer Luft-Abgas-Führung: bis zu 4 m unter-
halb der Mündung
• Im Schacht mit starrer Abgasleitung: bis zu 6 m unterhalb der Mün-
dung
Unter bestimmten Bedingungen kann auf die obere Prüföffnung verzich-
tet werden.
Weitere Prüföffnungen
Je nach Ausführung der Abgasführung können weitere Prüföffnungen er-
forderlich sein.
Wir empfehlen, Anzahl und Anordnung der notwendigen Prüföffnungen
mit dem Bezirksschornsteinfegermeister abzustimmen.
4.6 Vertikale Abgasführung über das Dach
Aufstellort und Luft-Abgas-Führung
Voraussetzung: Über der Decke des Aufstellraums befindet sich lediglich
die Dachkonstruktion.
• Wenn für die Decke eine Feuerwiderstandsdauer verlangt wird, muss
die Luft-Abgas-Führung zwischen der Oberkante der Decke und der
Dachhaut eine Verkleidung mit gleicher Feuerwiderstandsdauer ha-
ben.
• Wenn für die Decke keine Feuerwiderstandsdauer verlangt wird, die
Luft-Abgas-Führung von der Oberkante der Decke bis zur Dachhaut in
einem nichtbrennbaren, formbeständigen Schacht oder in einem
metallenen Schutzrohr verlegen (mechanischer Schutz).
Condens 5300i W – 6721867079 (2023/04)
≤ 1,0 m
