Anschluss
5
Anschluss
5.1
Steckverbinder-Belegung
Der Sensor ist mit einem üblichen 5-poligen Rundstecker M12 (A-kodiert) ausgestattet.
Pin
Signal
1
V+
2
B-OUT
3
V- / GND
4
A-OUT
5
TEACH
Tabelle 1: Steckverbinder-Belegung

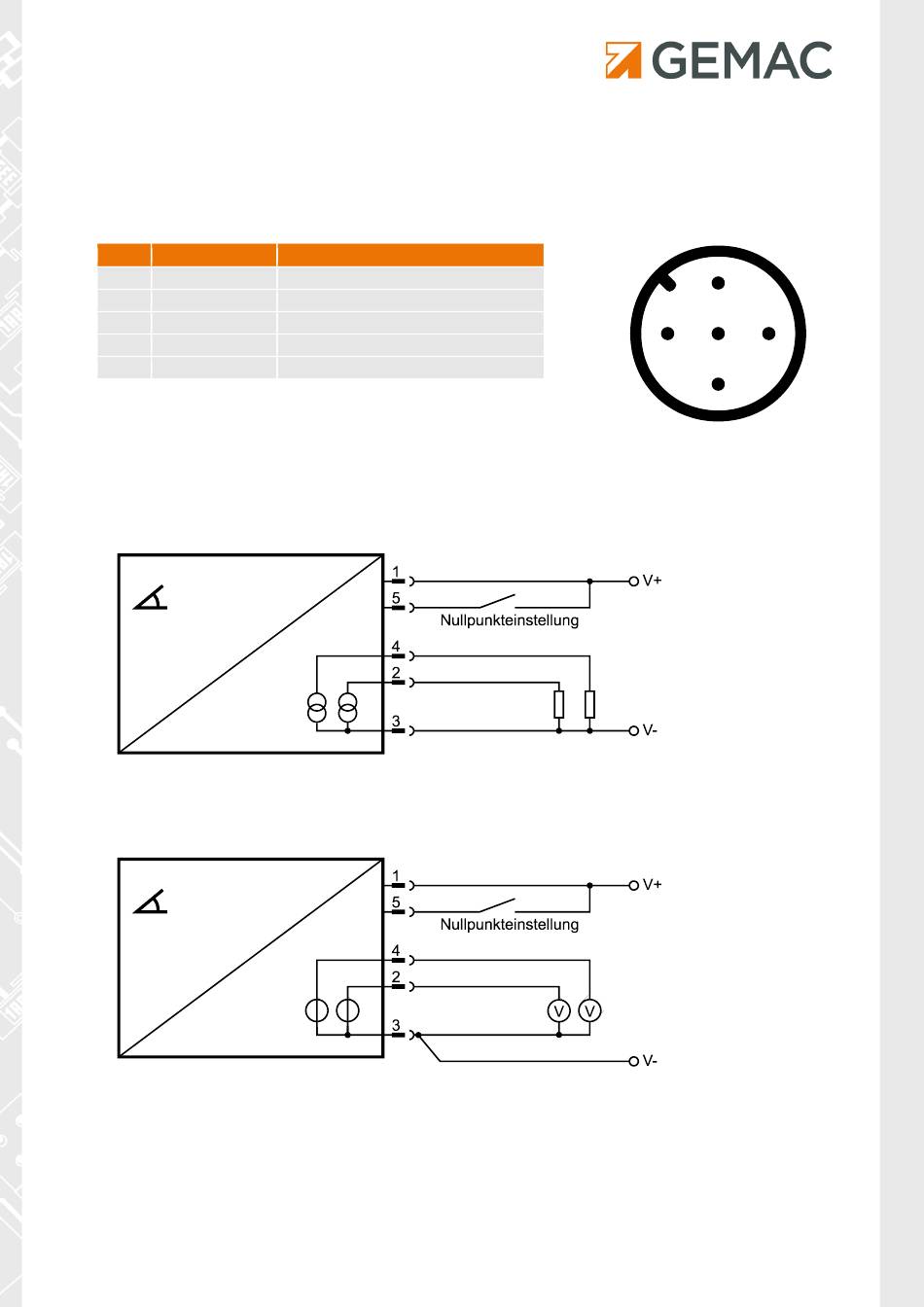

5.2
Anschlussbild
Abbildung 4: Anschlussbild Stromausgang
Abbildung 5: Anschlussbild Spannungsausgang
Dokument: 2xx48-00-HB-1-0-D-Motus_Blackline_Sx2MP360-x-analog-20230613.docx
Belegung
Versorgungsspannung (+24 V)
Sensorausgang B
Versorgungsspannung-Masse / Sensor-Masse
Sensorausgang A
Eingang für Nullpunkteinstellung
1
2
5
4
3
(Ansicht von außen)
6
