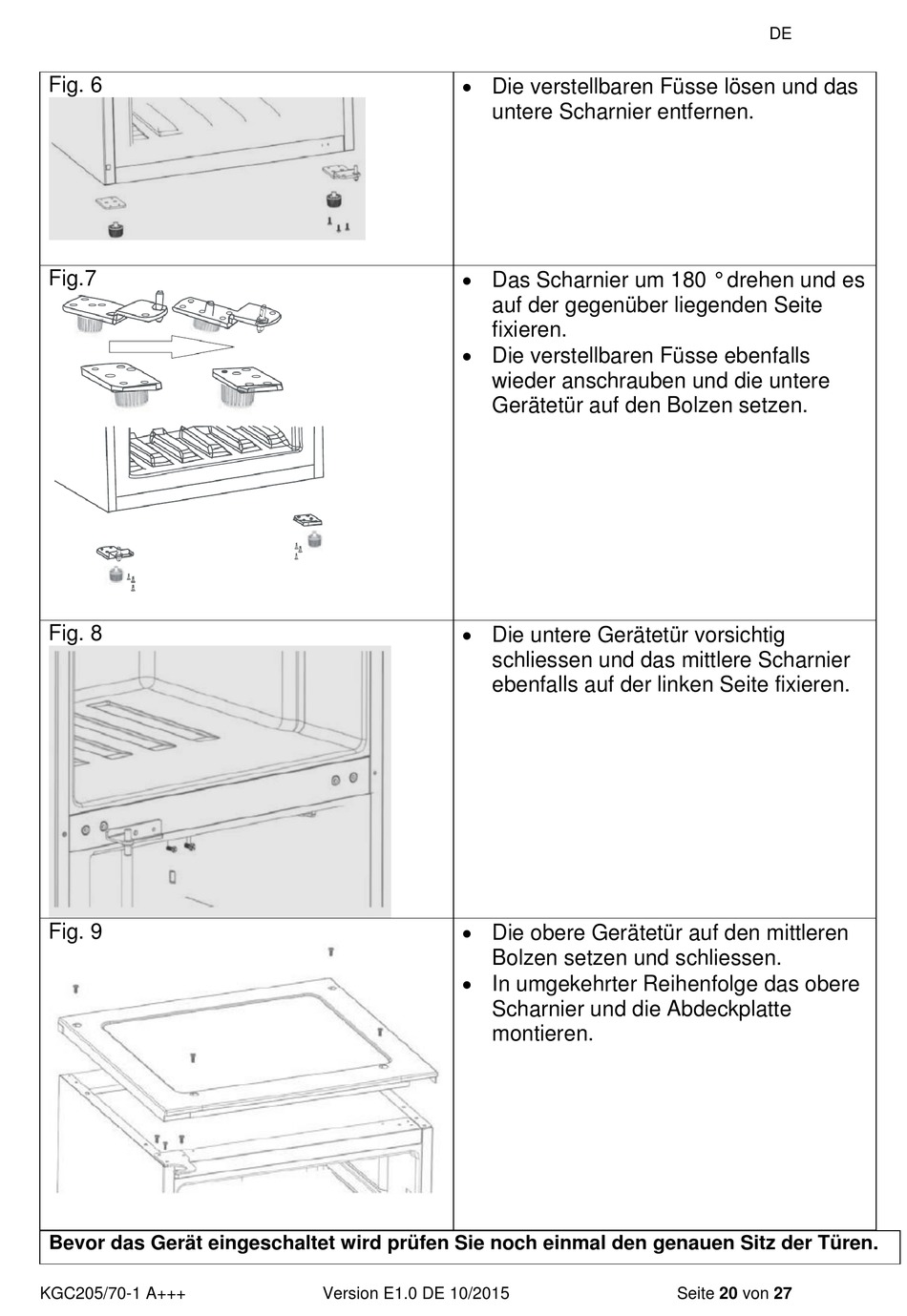

Fig. 6
Fig.7
Fig. 8
Fig. 9
Bevor das Gerät eingeschaltet wird prüfen Sie noch einmal den genauen Sitz der Türen.
KGC205/70-1 A+++
Die verstellbaren Füsse lösen und das
untere Scharnier entfernen.
Das Scharnier um 180 ° drehen und es
auf der gegenüber liegenden Seite
fixieren.
Die verstellbaren Füsse ebenfalls
wieder anschrauben und die untere
Gerätetür auf den Bolzen setzen.
Die untere Gerätetür vorsichtig
schliessen und das mittlere Scharnier
ebenfalls auf der linken Seite fixieren.
Die obere Gerätetür auf den mittleren
Bolzen setzen und schliessen.
In umgekehrter Reihenfolge das obere
Scharnier und die Abdeckplatte
montieren.
Version E1.0 DE 10/2015
DE
Seite 20 von 27
