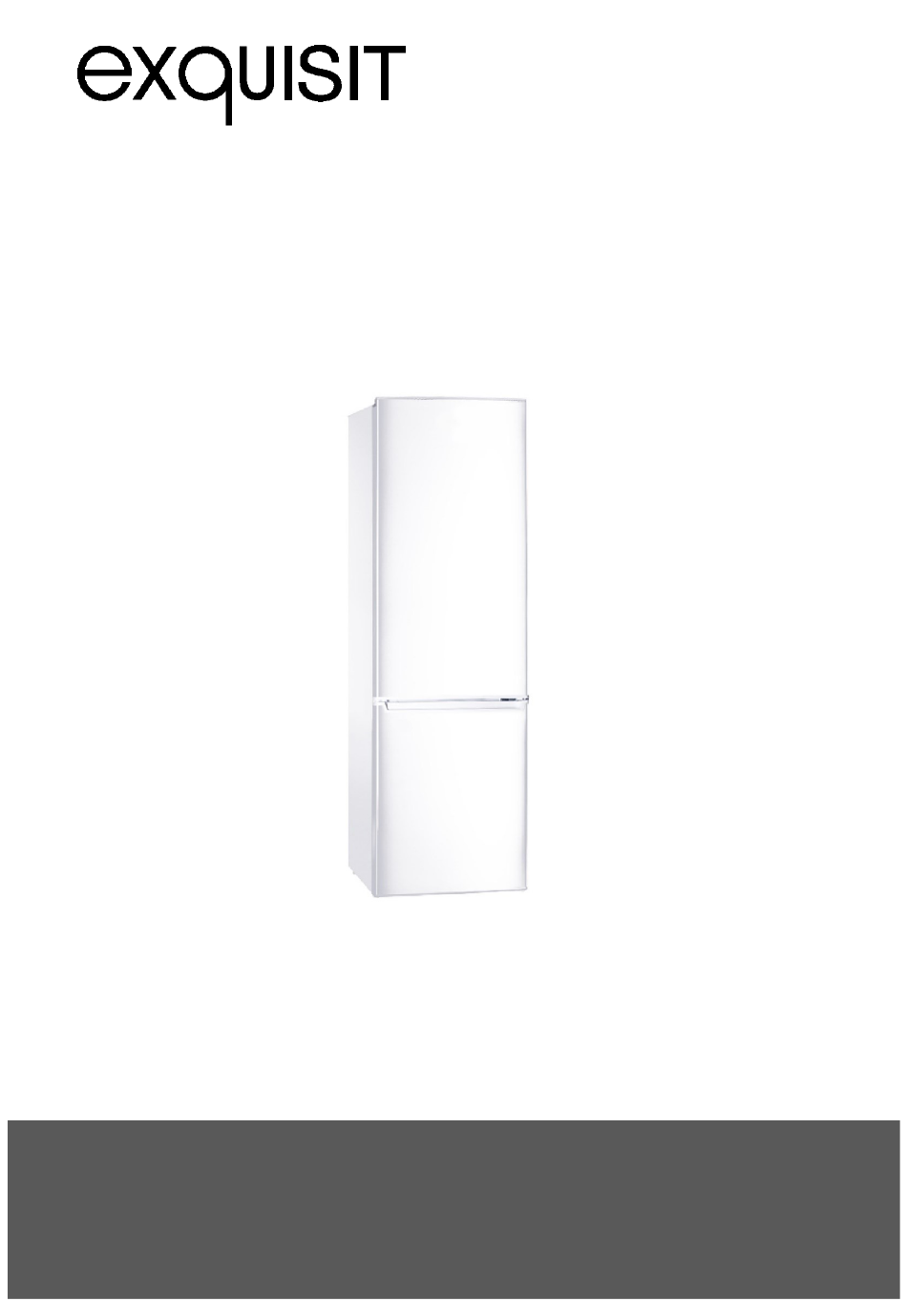

- Seite 1 Kühl-Gefrierkombination KGC 241/60-4 A++ Gebrauchsanweisung...
- Seite 2 Gerät gewerblich oder für andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzt, wird vom Hersteller keine Haftung für eventuelle Schäden übernommen. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. Das Gerät ist nicht zum Einbau geeignet! www.ggv-exquisit.de Kundendienst Tel. +49 (0)2944 9716791 Seite 2...
- Seite 3 Gerät kennenlernen Lieferumfang Gerät Glasablagen Gemüseschale Türfächer Gefrierschubladen Gebrauchsanweisung Bezeichnung 1) Türfächer 2) verstellbare Füße 3) Gefrierschubladen 4) Gemüseschale 5) Glasablage über der Gemüseschale 6) Verstellbare Glasablagen 7) Temperaturregler und Licht Temperaturregler Stufe 0 = AUS/OFF Stufe 1 – 7 = Kühlstufen Seite 3...
- Seite 4 Inhaltsverzeichnis Zu Ihrer Sicherheit ..............5 1.1 Sicherheit und Verantwortung ..........6 1.2 Sicherheit und Warnungen ............ 6 Montage ................8 2.1 Gerät auspacken ..............8 2.2 Türanschlagwechsel / Türgriffmontage ........10 2.3 Aufstellen ............... 15 2.4 Nivellieren ..............17 Inbetriebnahme ..............
- Seite 5 Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen.
- Seite 6 Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten ERSTICKUNGSGEFAHR! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fernhalten. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu...
- Seite 7 Zu Ihrer Sicherheit • Wenn Kabel oder Stecker beschädigt sind, das Gerät nicht mehr benutzen. • Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und Wartungsarbeiten keine Eingriffe am Gerät vornehmen. • Keine elektrischen Geräte innerhalb des Lebensmittel-Lagerraumes betreiben, die nicht vom Hersteller freigegeben sind. GESUNDHEITSGEFAHR! Arzneimittel sind empfindliche Produkte.
- Seite 8 Montage 2 Montage 2.1 Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an den Lieferanten. Transportschutz entfernen VERLETZUNGSGEFAHR! Klebestreifen nicht mit einem scharfen Gegenstand, z. B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden.
- Seite 9 Montage Kältemittel GESUNDHEITSGEFAHR! Ist der Kältekreislauf beschädigt, tritt das Kältemittel R600a aus. Das Kältemittel ist bei Kontakt mit den Augen und beim Einatmen gesundheitsschädlich. ENTZÜNDLICHES GAS! Im Kältemittel-Kreislauf des Gerätes befindet sich das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist.
- Seite 10 Montage 2.2 Türanschlagwechsel / Türgriffmontage VERLETZUNGSGEFAHR! • Das Gerät vom Stromnetz trennen. • Die Innenausstattung des Gerätes herausnehmen (z. B. Schubladen, Ablagen, Fächer) und sicher zur Seite legen. • Zum Wechsel des Türanschlags muss eine zweite Person zur Verfügung stehen, da das Gerät schwer ist und gekippt werden muss.
- Seite 11 Montage Von der Abdeckplatte die 4 Abdeckkappen und die 4 Schrauben lösen. Vorsichtig die Abdeckplatte heben und sicher zur Seite abstellen. Das obere Scharnier mit einen Kreuzschraubendreher lösen und um 180° drehen und den Stift wieder so einsetzen das der nach unten zeigt.
- Seite 12 Montage Die beiden Schrauben von der mittleren Halterung mit einem Schraubendreher entfernen. Die Blindstopfen von der linken Seite lösen und auf die rechte Seite einstecken. Das Scharnier um 180° drehen und links befestigen. Die untere Gerätetür aus dem unteren Bolzen aushebeln und sicher zur Seite stellen.
- Seite 13 Montage 10. Mit einer Zange den Stift vom Scharnier lösen, das Scharnier um 180° drehen und den Stift wieder einsetzen. 11. Das untere Scharnier und die verstellbaren Füße wieder befestigen. 12. Die untere Gerätetür auf den Stift des unteren Scharniers aufsetzen und die Gerätetür vorsichtig schließen.
- Seite 14 Montage Türgriffmontage (modellabhängig) Der Türgriff und die Schrauben für die Türgriffmontage befinden sich separat in einer Plastiktüte. 1. Befinden sich die Schrauben in der Tür, die Schrauben entfernen und zur Seite legen. 2. Die Schraublöcher des Türgriffs an die Schraublöcher der Kühlschranktür legen.
- Seite 15 Montage • Das Gerät nach Türanschlagwechsel wieder senkrecht stellen. • Passgenauen Sitz der Gerätetür prüfen. • Intakten Sitz der Türdichtung prüfen. • Frühestens nach zwei Stunden wieder am Stromnetz anschließen. 2.3 Aufstellen BRANDGEFAHR! Bei unzureichender Luftzirkulation kann sich ein Wärmestau bilden, wodurch ein Brand entstehen kann.
- Seite 16 Montage Das Gerät • so aufstellen, dass der Netzstecker zugänglich ist. • nicht mit Mehrfachsteckdosen oder Verlängerungskabeln am Stromnetz anschließen. • nicht im Freien aufstellen (z. B. Balkon, Terrasse, Gartenhaus etc.). • entsprechend den vorgeschriebenen Mindestabständen aufstellen. Mindestabstände für Be- und Entlüftung Die Luftzirkulation an der Geräterückwand, -seite und -oberkante beeinflusst den Energieverbrauch und die Kühl-/Gefrierleistung (je nach Modell).
- Seite 17 Inbetriebnahme 2.4 Nivellieren Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füßen ausgeglichen werden. An den Füßen drehen, bis das Gerät horizontal und ohne zu wackeln fest auf dem Boden steht. 3 Inbetriebnahme Gerät vor Inbetriebnahme reinigen Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s.
- Seite 18 Inbetriebnahme Bei Erstbetrieb den Temperaturregler auf die höchste Stufe stellen. Nach ca. 2 Stunden hat das Gerät seine normale Betriebstemperatur erreicht und ist einsatzfähig. Der Temperaturregler kann auf eine mittlere Stufe zurückgestellt werden. Das Gefrierfach ist nach ca. 3 Stunden betriebsbereit. Die Temperaturstufe muss je nach Umgebungstemperatur (Aufstellort), bei Änderung der Bestückung oder bei häufigem Öffnen der Gerätetür angepasst werden.
- Seite 19 Inbetriebnahme • Nach einem Stromausfall überprüfen, ob die eingelagerten Lebensmittel noch genießbar sind. • Eingefrorene Lebensmittel, die nach einem Stromausfall erkennbar angetaut sind, entsorgen. • Keine Lebensmittel einfrieren, die schon einmal an- oder aufgetaut waren. BRANDGEFAHR! Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z.
- Seite 20 Inbetriebnahme Zum Verpacken eignen sich: • für Lebensmittel geeignete Frischhaltebeutel und -folien • Spezielle Hauben aus Kunststoff mit Gummizug • Aluminiumfolie Der Gefrierraum eignet sich für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen Lebensmitteln. • Geräte mit Fächern, die mit dem Symbol gekennzeichnet sind, dienen zum Aufbewahren von Tiefkühlprodukten über einen Zeitraum von maximal einem Monat.
- Seite 21 Inbetriebnahme HINWEIS Bei einem Stromausfall die Gerätetür geschlossen lassen. Die eingefrorenen Waren können mehrere Stunden überstehen (siehe Produktdatenblatt „Lagerzeit bei Störung“). • Nur einwandfreie Lebensmittel verwenden. • Zum Aufbewahren von Tiefkühlprodukten darauf achten, dass sie der Händler vorher richtig gelagert hat und die Kühlkette nicht unterbrochen wurde.
- Seite 22 Inbetriebnahme 3.2.2 Energie sparen • Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch. • Auf ausreichende Be- und Entlüftung am Gerätesockel, an den Geräteseiten und an der Geräterückseite achten.
- Seite 23 Wartung und Pflege 4 Wartung und Pflege STROMSCHLAGGEFAHR! Das Gerät darf während der Reinigung/Wartung nicht am Stromnetz angeschlossen sein. Vor Reinigungs- und Wartungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. • Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen.
- Seite 24 Wartung und Pflege 4.1 Reinigen des Gerätes Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung und Innenausstattung, regelmäßig reinigen. WICHTIG • Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.
- Seite 25 Wartung und Pflege 8. Den Verflüssiger (Kondensator) an der Rückseite des Gerätes alle zwei bis drei Monate säubern. Den angesammelten Staub mit dem Staubsauger entfernen. 9. Das Gerät am Stromnetz anschließen und einschalten. 4.2 Abtauen Automatisches Abtauen im Kühlraum Der Temperaturregler steuert eine Abtauautomatik. Während der Abtauphase kann die Temperatur bis +8 °C ansteigen.
- Seite 26 Wartung und Pflege 1. Den Netzstecker ziehen. 2. Das Gerät leeren und die Waren in einem kühlen Raum lagern. 3. Zum schnelleren Abtauen ein Gefäß mit warmem Wasser in den Innenraum des Gerätes stellen. 4. Keine mechanischen Gegenstände zum Entfernen der Eisschicht verwenden.
- Seite 27 Betriebsgeräusche / Fehler beheben 4.4 Gerät außer Betrieb nehmen Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Wird das Gerät für längere Zeit außer Betrieb genommen: • Lebensmittel entnehmen. • Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. •...
- Seite 28 Betriebsgeräusche / Fehler beheben Fehler beheben STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Innenbeleuchtung Das Leuchtmittel ist defekt. Leuchtmittel auswechseln funktioniert nicht, (s. Kapitel 4.3). aber Kompressor läuft. Es steht Wasser Das Tauwasser-Ablaufloch Tauwasser-Ablaufloch im Gerät. ist vollständig geschlossen. reinigen, z. B. mit einem Pfeifenreiniger.
- Seite 29 Kundendienst 6 Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie den Kundendienst. Führen Sie in diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen ist auch während der Garantiezeit nicht kostenlos.
- Seite 30 Garantiebedingungen 7 Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen).
- Seite 31 Garantiebedingungen Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
- Seite 32 Technische Daten 8 Technische Daten Modell KGC 241/60-4 A++ Typ I (Anzahl der Temperaturregler) Abtauen Kühlen automatisch Abtauen Gefrieren manuell Lampenleistung [W] Elektrischer Anschluss [V / Hz] 220-240 / 50 Leistungsaufnahme [W] Stromaufnahme [A] Gewicht netto [kg] EAN Nr. [Farbe Weiß] 4016572023930 Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“...
- Seite 33 Entsorgung 9 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Gerät entsorgen Das Gerät ist mit dem hier abgebildeten Symbol gekennzeichnet, lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU. Sie stellt sicher, dass das Produkt ordentlich entsorgt wird.
- Seite 34 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY KGC241_60-4_A++_0310325_E1.0_2018_06_20.docx www.GGV-exquisit.de...
