Rohrmotor24 RMF-RSZ1 Betriebsanleitung Seite 2

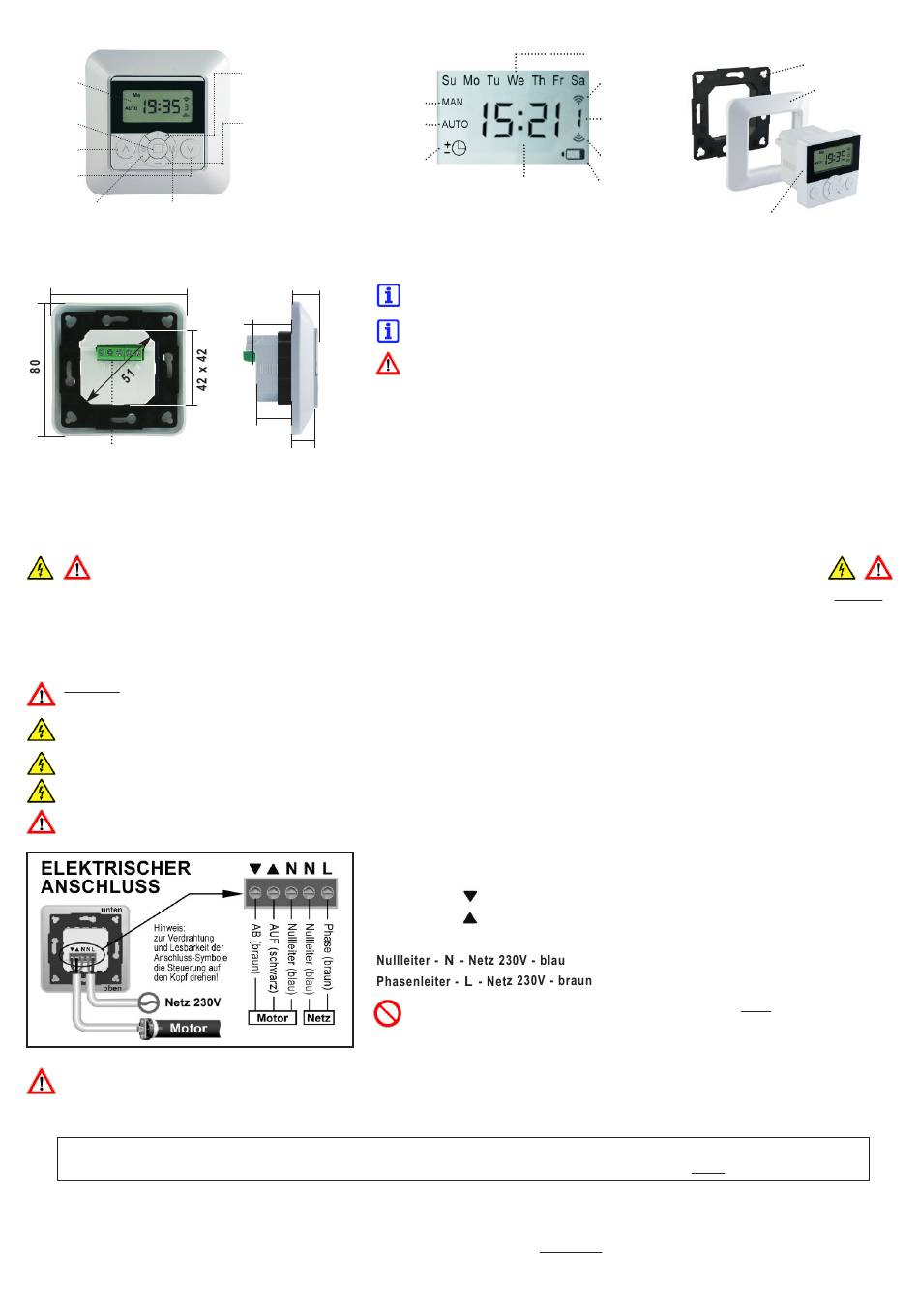

(Abb. 1) Frontansicht + Tastenbelegung:
DISPLAY
STOPP
AUF
AB
SET-Taste " S " MODE-Taste " M "
(Abb. 4 + 5) Rückansicht + Seitenansicht + Maße:
80
oben
unten
Anschlussklemme (Netz + Motor)
Montieren Sie nun die Wandhalterung waagerecht auf eine geeignete waagerecht sitzende Unterputzdose. Wichtig! Verwenden Sie für den Einbau des
Gerätes eine tiefe Ø 60 x 60 mm Schalterdose mit Schraubbefestigung, damit ausreichend Platz für das Gerät und die Verkabelung vorhanden ist!
Schließen Sie nun die Zeitschaltuhr mit integriertem Funkempfänger gemäß dem Anschlussplan ("Elektrischer Anschluss") an das Versorgungsnetz und an
den Rohrmotor an. Achtung! Der Abdeckrahmen muß sich beim Anschluss der Kabel bereits auf dem Steuerungsmodul befinden!
Beachten Sie beim Anschluss unbedingt die wichtigen Sicherheitshinweise für den elektrischen Anschluss!
Nach erfolgtem Anschluss nun das Steuerungsmodul zusammen mit dem Abdeckrahmen vorsichtig in die zuvor montierte Wandhalterung drücken. Wichtig!
Achten Sie darauf, dass das Modul gerade in die Wandhalterung gedrückt wird und dass die Kabel das Einrasten des Moduls nicht beeinträchtigen!
> > > > > ! ! ! WICHTIGE SICHERHEITSHINWEISE FÜR DEN ELEKTRISCHEN ANSCHLUSS ! ! ! < < < < <
Achtung! Für die Sicherheit von Personen ist es wichtig, alle Anweisungen und Hinweise in dieser Anleitung zu befolgen.
Nichtbeachtung kann zu ernsthaften Verletzungen führen!
Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag! Der Netzanschluss des Rohrmotors und alle Arbeiten,
einschließlich Wartungsarbeiten, an der Elektroinstallation dürfen nur von einer zugelassenen Elektrofachkraft durchgeführt werden.
Die Zuleitung durch Entfernen oder Abschalten der Sicherung vom Netz trennen und gegen Wiedereinschalten sichern. Die Anlage auf
Spannungsfreiheit prüfen. Alle Arbeiten an der elektrischen Anlage nur im spannungsfreien Zustand durchführen.
Alle geltenden Normen und Vorschriften für die Elektroinstallation sind zu befolgen.
In das Versorgungsnetz der Anlage muss eine allpolige Trennung vom Netz mit einer Kontaktöffnungsweite von mindestens 3 mm
eingebaut werden.
Bevor Sie die Netzspannung wieder einschalten, prüfen Sie nochmals, ob die Verdrahtung entsprechend dem Anschlussplan
!
korrekt erfolgt ist. Eine fehlerhafte Verdrahtung kann zum Kurzschluss und zur Zerstörung des Gerätes führen!
Die Programmierung der Zeitschaltuhr mit integriertem Funkempfänger muss gemäß dieser Anleitung erfolgen!
Die Programmierschritte in der Anleitung zum Funksender sind für dieses Gerät nicht gültig!
1. FUNKTIONSPRÜFUNG: (korrekte Drehrichtung des Motors überprüfen und ggfls. Drehrichtung des Motors ändern)
Drücken Sie die AB-Taste an dem Steuerungs-Modul und prüfen Sie, ob der Motor/Rollladen in AB-Richtung läuft. Sollte er sich in die falsche Richtung
bewegen, ändern Sie bitte die Drehrichtung wie folgt: SET Taste ( " S " ) + MODE Taste ( " M " ) gleichzeitig für > 3 sec. gedrückt halten, solange bis im Display
die Anzeige " F - - 4 " erscheint. Nun beide Tasten wieder loslassen. Die Drehrichtung des Motors ist nun geändert. Zur erneuten Prüfung der Laufrichtung
und der eingestellten Motor-Endlagen, den Rollladen in beide Laufrichtungen bis zum Abschalten der Endlage mehrmals laufen lassen.
(Abb. 2) Display-Anzeigen:
"+" Kanal-
Anzeige der
Auswahl
* Betriebsart:
aufsteigend
Manuell
"-" Kanal-
Auswahl
Automatik
*
absteigend
(1,2,3)
*
Urlaub/Zufall
Die Tasten zur
(1,2,3)
Kanal-Auswahl
dienen bei diesem
Gerät nur zur
Programmierung!
MONTAGE:
16
Bitte entfernen Sie die transparente Schutzfolie, die sich auf dem Display
und der schwarzen Umrandung der Zeitschaltuhr mit Funkempfänger befindet !
30
Werden mehrere solcher Zeitschaltuhren mit integriertem Funkempfänger montiert,
so muss zwischen den Geräten ein Mindestabstand von 0,5 Meter eingehalten
werden, da es ansonsten zu Funkstörungen zwischen den Geräten kommt und die
Funksignale von den integrierten Empfängern nicht erfasst werden können!
Zuerst müssen Sie das Steuerungs-Modul vom Abdeckrahmen und der aufgerasteten
Wandhalterung trennen. Drücken Sie hierzu das Modul vorsichtig aus der Wandhalterung
22
und dem Rahmen heraus, indem Sie den Rahmen seitlich festhalten und mit beiden
Daumen von hinten gegen das Steuerungsmodul drücken. Achtung! Achten Sie darauf,
13
dass das Steuerungsmodul nicht herunterfallen kann!
Schließen Sie die Zeitschaltuhr mit integriertem Funkempfänger gemäß dem
Anschlussplan an das Versorgungsnetz und an den Rohrmotor an.
Phasenleiter -
Phasenleiter -
Nullleiter -
Rohrmotore mit mechanischer Endabschaltung dürfen nicht parallel geschaltet
werden. An eine Zeitschaltuhr mit integriertem Funkempfänger darf nur ein
Rohrmotor angeschlossen werden. Auch der Anschluss weiterer drahtgebundenen
Schalter oder Steuerungen ist nicht zulässig!
Wochentage
Uhrzeit bzw. Batterie-Symbol
AUF- oder AB-Schaltzeit (erscheint bei
(je nach Menü) Netzausfall)
(siehe hierzu auch Bild 3)
- Motor 230V - braun = Drehrichtung 1 - AB Richtung
- Motor 230V - schwarz = Drehrichtung 2 - AUF Richtung
- Motor - blau
N
(Abb. 3) Einzelteile + Montage:
Wandhalterung
= AUF
Wochen-
schema
(1,2,3)
= AB
Steuerungs-Modul 50 x 50 mm
Abdeckrahmen
80 x 80 mm
!
