7
|
Installation der Leitungen
So handhaben Sie die Schaftabdeckung
So handhaben Sie die Abdeckung des Wartungsanschlusses
7.2.7 So schließen Sie Kältemittelrohre an die Außeneinheit an
Referenz für Installateure
42

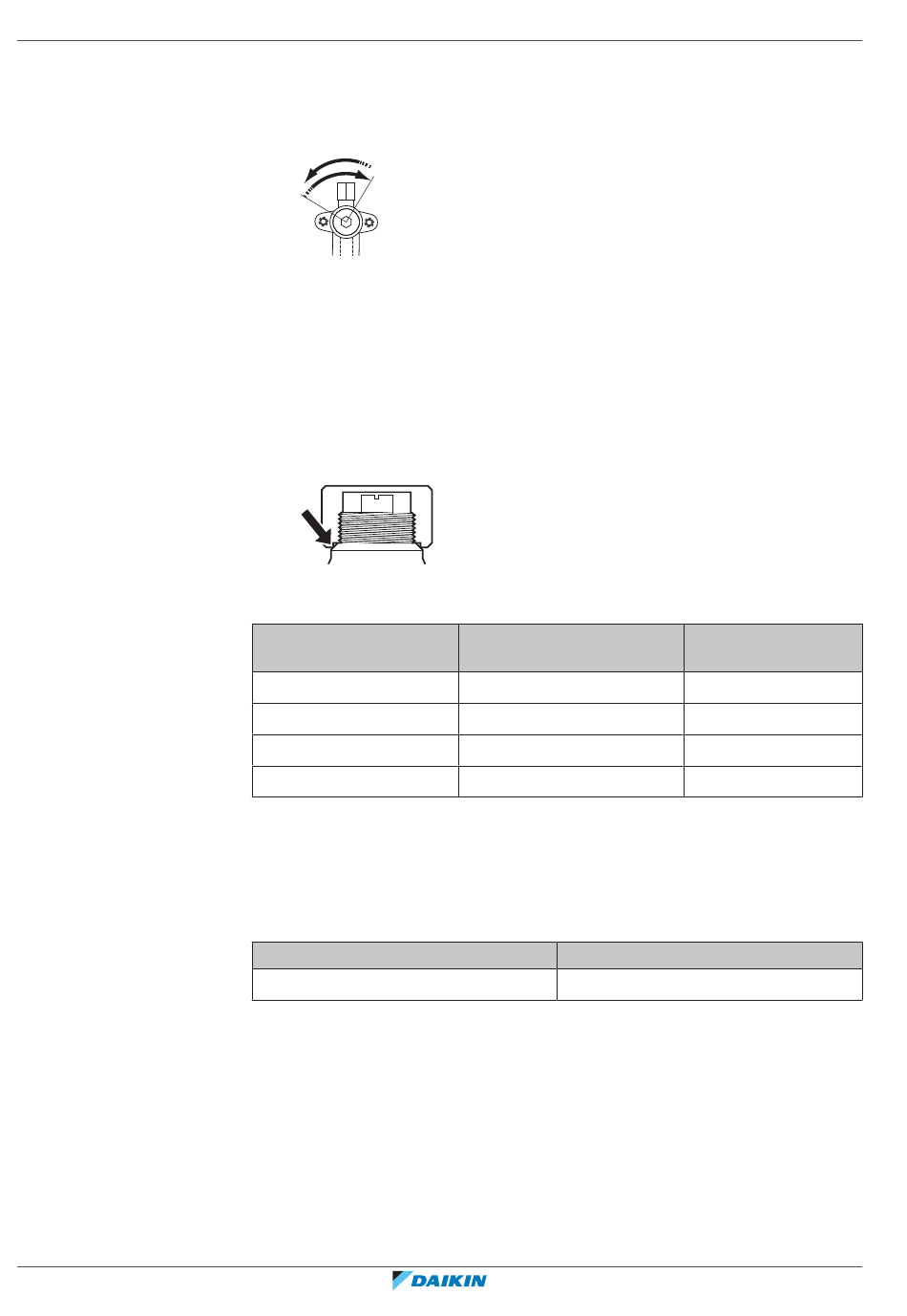

2 Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm, Gasseite: 6 mm) in den
Ventilschaft einsetzen und dann den Ventilschaft drehen:
3 Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm, Gasseite: 4 mm) in den
Ventilschaft einführen und dann den Ventilschaft drehen:
Zum Öffnen nach links drehen
Zum Schließen nach rechts drehen
4 Sobald das Absperrventil NICHT WEITER gedreht werden kann, nicht weiter
drehen.
5 Die Absperrventil-Abdeckung installieren.
Ergebnis: Jetzt ist das Ventil geöffnet/geschlossen.
▪
Der Pfeil zeigt, wo die Schaft-Kappe abgedichtet ist. NICHT beschädigen.
▪
Nach Betätigen des Absperrventils die Schaft-Kappe fest ziehen und prüfen, ob
Kältemittel austritt.
Rohr Ø (mm)
6,4
9,5
12,7
15,9
▪
Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt, muss IMMER ein
Einfüllschlauch mit Ventil-Zungenspatel benutzt werden.
▪
Nach Betätigen des Service-Stutzens die Kappe des Service-Stutzens befestigen
und prüfen, ob Kältemittel austritt.
Element
Kappe des Service-Stutzens
▪
Rohrleitungslänge. Die Länge der bauseitigen Rohre so kurz wie möglich halten.
▪
Rohrleitungsschutz.
Beschädigung zu schützen.
1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an das Flüssigkeits-
Absperrventil der Außeneinheit anschließen.
Schlüsselweite
17 mm
19 mm
22 mm
27 mm
Anzugsdrehmoment (N•m)
Die
bauseitigen
Rohre
Anzugsdrehmoment
(N•m)
15~17
18~20
21~28
48~59
11~14
sind
gegen
physikalische
RXF50~71D5V1B
R32 Split-Baureihen
4P519439-15Q – 2021.10
