Entlüftung
Der eingebaute Lüfter hat die Aufgabe, die Toilette zu kühlen und feuchte Luft von der Verbrennung
durch einen Katalysator herauszudrücken. Die Entlüftung erfolgt teilweise durch den Lüfter und
teilweise mittels natürlichen Drucks, des so genannten Schornsteineffekts.
Die Gesamtlänge des Rohres darf 3,5 m nicht übersteigen. Zum Erreichen eines optimalen
Drucks muss das Rohr 60 cm über das Dach hinausreichen (vom Austritt aus gemessen).
Muss das Rohr angewinkelt werden, um beispielsweise ein Fenster oder eine Dachtraufe zu über-
winden, ist dies in erster Linie mit bis zu 4 Stück 30°-Winkeln und in zweiter Linie mit max. 2 Stück
45°-Winkeln zu bewerkstelligen. Es ist wichtig, dass das Rohr über die ganze Länge zwischen der
Toilette und dem Regenschutz einen Durchmesser von 110 mm hat. Das Rohr muss eine glatte
Innenseite haben und möglichst ein PP-Rohr, das Standard-Abluftrohr für die Verlegung in
Innenräumen, sein. Flexible Schläuche und Rohre mit geringeren Durchmessern funktionieren nicht.
Werden längere Rohre oder zusätzliche Winkelteile benötigt, muss ein leistungsstärkerer Lüfter in der
Toilette installiert werden. Wenden Sie sich dazu an Ihren Vertragshändler oder an die Firma
Fritidstoa ab.

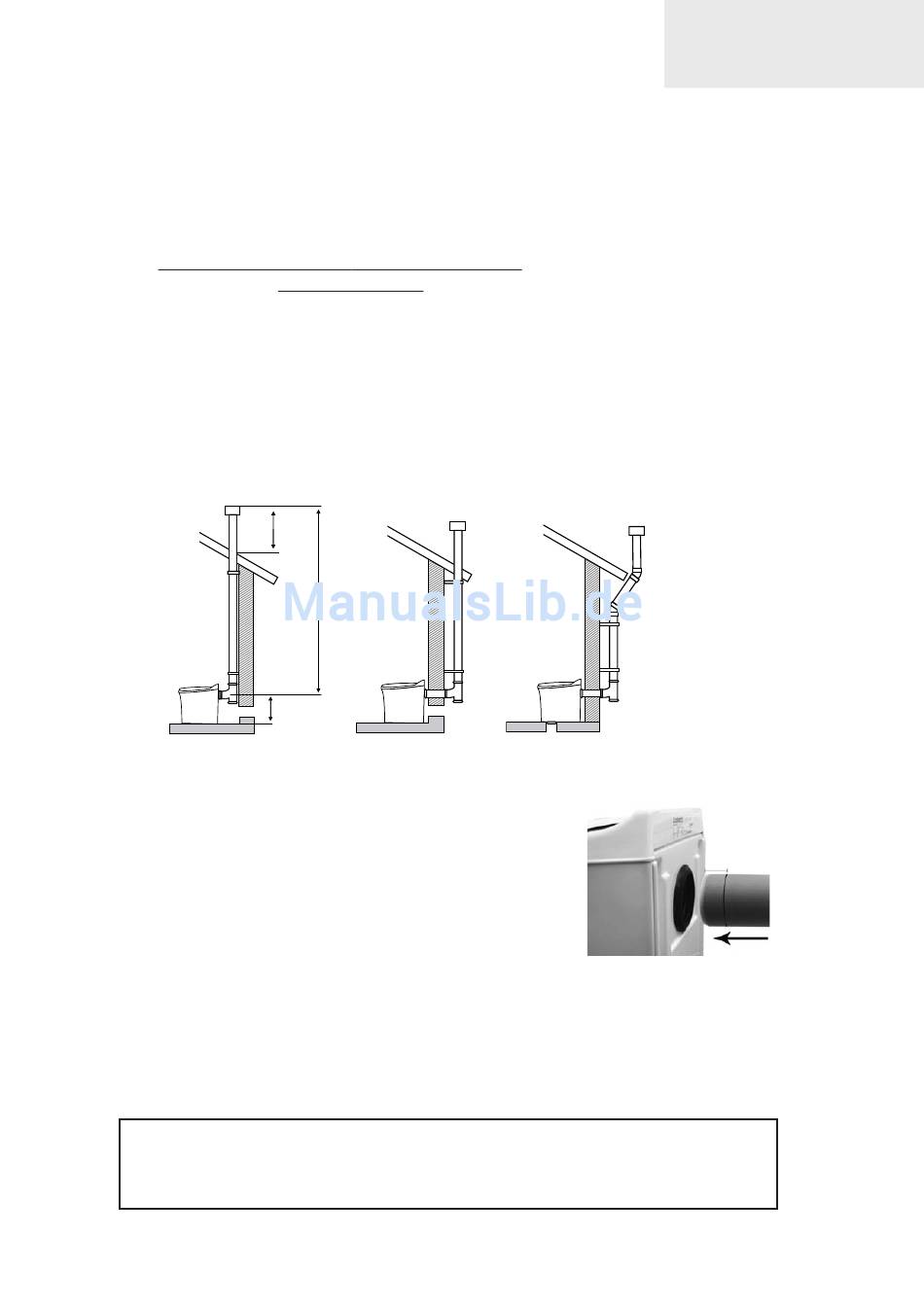

60 cm
Max 3,5 m
41,5 cm
1. Bohren Sie eine Öffnung für die Abluft, entweder durch die Wand (am einfachsten) oder
durch die Decke. Verwenden Sie dazu einen Bohrer Ø 111 mm.
2. Setzen Sie die erforderlichen Rohrteile zusammen. Das geht am
leichtesten, wenn Sie die Verbindungsstellen mit etwas
Abwaschmittel einstreichen. Kürzen Sie das mitgelieferte
Anschlussrohr auf die erforderliche Länge. 5 cm des Anschlussrohres
werden auf der Rückseite der Toilette und ebenso viel in das T-Rohr
eingeführt. Markieren Sie am besten vorher 5 cm auf dem Rohr,
damit Sie wissen, dass es korrekt in der Toilette montiert ist.
3. Montieren Sie den Regenschutz, den Sie soweit wie möglich in das Rohr hineindrücken.
ACHTUNG! Bringen Sie kein „Insektennetz" auf der Mündung des Abluftrohres an.
4. Stellen Sie die Toilette auf und schließen Sie sie an eine geerdete Steckdosen, 220-230 V,
mit eigener 10-A-Sicherung an.
5. Starten Sie Cinderella durch Drücken auf den Netzschalter unten am Stromanschluss auf
der Rückseite der Toilette.
Bei fehlerhafter Montage der Cinderella-Toilette erlischt die Garantiehaftung des
Herstellers. Ratschläge und Tipps erhalten Sie von Ihrem Händler oder durch
Fritidstoa ab.
