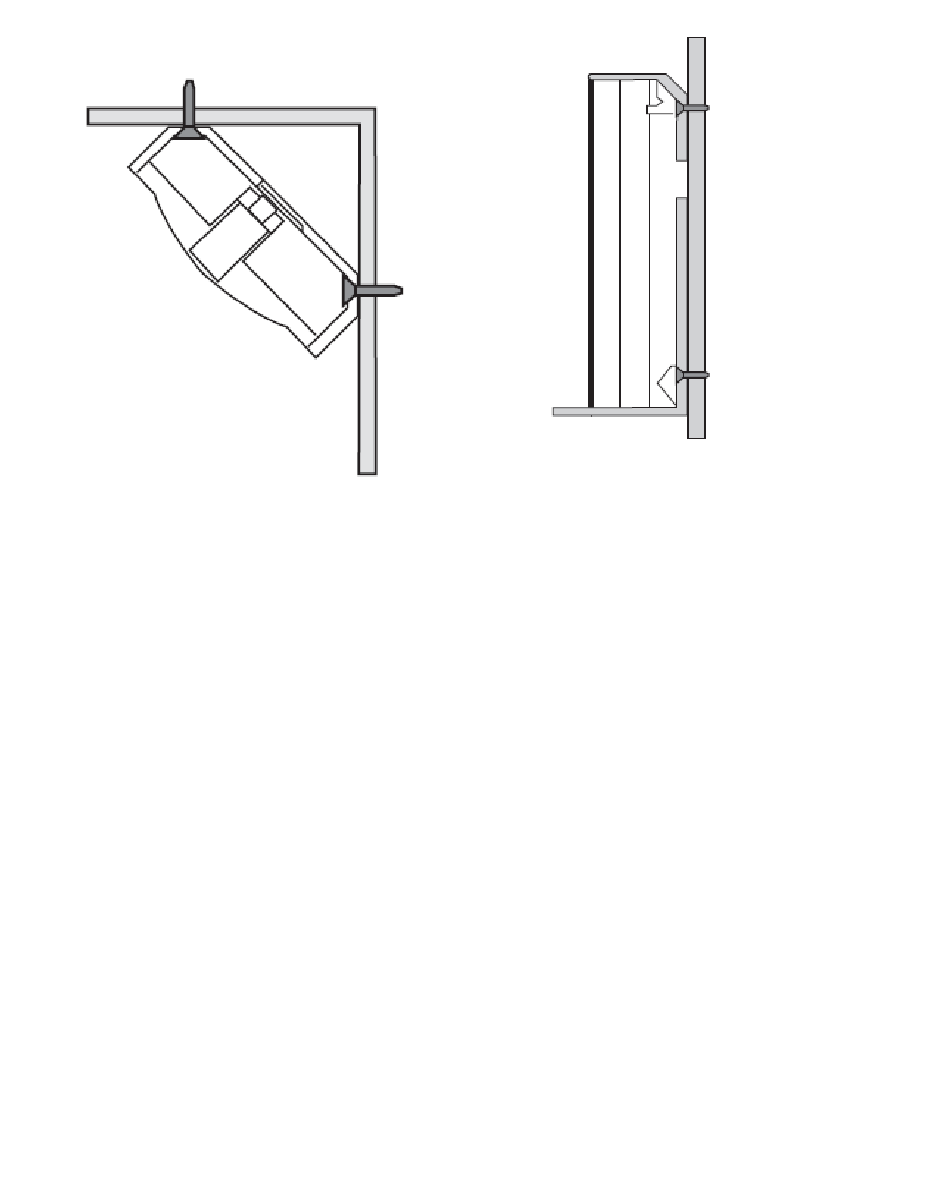

montaż pionowy
w narożniku
Naścienny zestyk sabotażowy
Aby użyć naściennego zestyku sabotażowego, wykonaj
następujące czynności.
1. Otwórz otwór w obudowie na tylnej ściance czujki.
Upewnij się, czy otwór jest dostatecznie duży, aby
pomieścić głowicę wyłącznika sabotażowego.
2. Zaznacz położenie otworu w miejscu na ścianie,
w którym ma być zamontowana czujka. Wywierć
w tym miejscu otwór, włóż do niego odpowiedni kołek
rozporowy i wkręć śrubę (M3). Łeb śruby nie może
odstawać od ściany więcej niż na 2,5 mm.
3. Zamocuj tylną osłonę obudowy do ściany tak, aby łeb
śruby wystawał przez wycięcie i po założeniu obudowy
czujki naciskał na wyłącznik sabotażowy (patrz rysunek).
83
płaski montaż
do ściany
