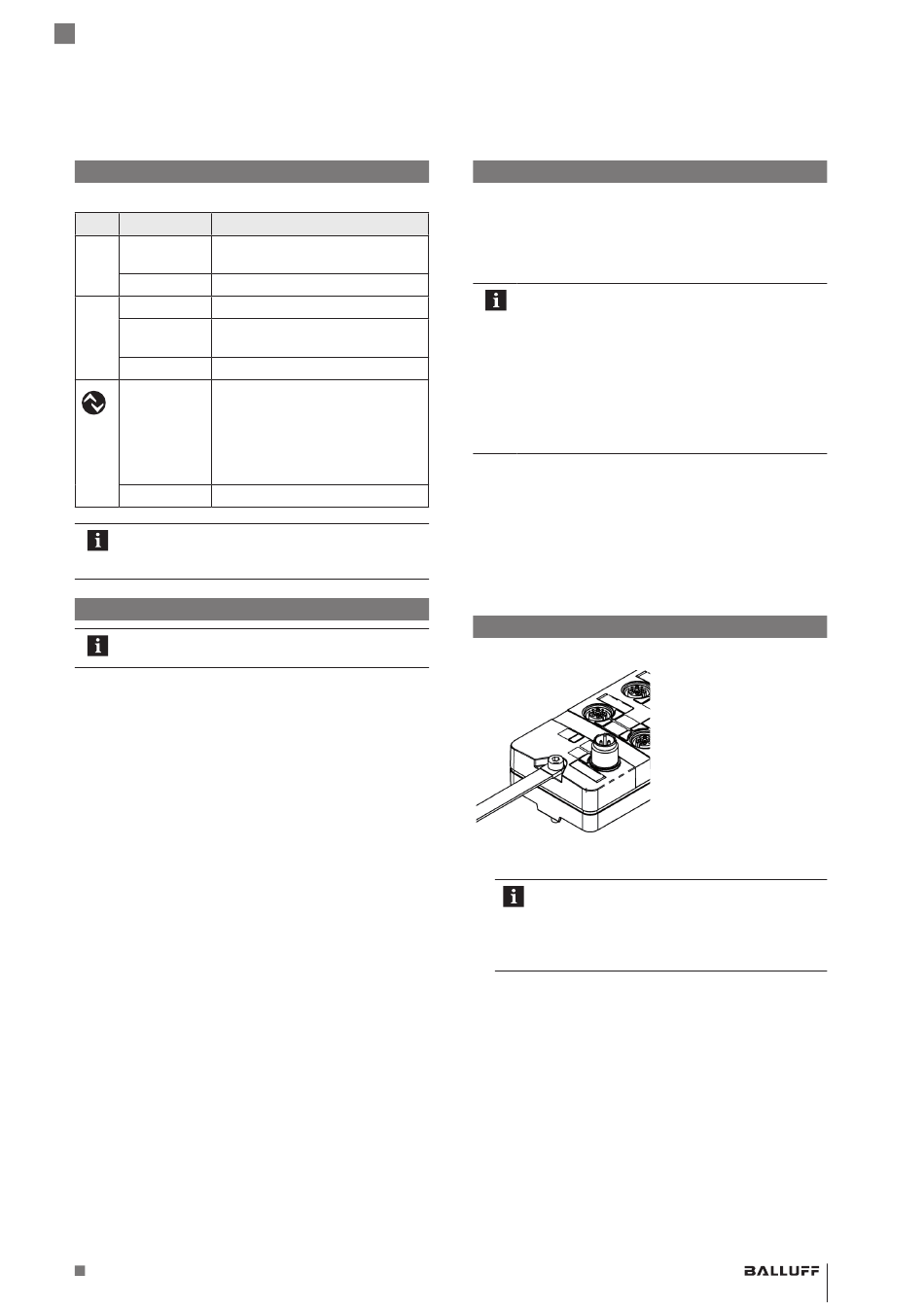

BNI LH1-303-S11-K091 / BNI LH1-313-S11-K091
Netzwerkschnittstelle – digitaler Hub

Anzeigeelemente

Modulstatus-LEDs
LED
Anzeige
Bedeutung
US
Rot blinkend
Betriebsspannung des Geräts ist
1 Hz
zu niedrig oder zu hoch.
Grün statisch Spannung im Nennbereich.
UA
Rot statisch
Keine Betriebsspannung an U
Rot blinkend
Betriebsspannung ist zu niedrig
1 Hz
oder zu hoch.
Grün statisch Spannung im Nennbereich.
Grün wech-
IO-Link-Kommunikation ist aktiv.
selnd mit
Das Gerät ist bereit.
LED aus im
(IOL)
Verhältnis
10:1, 1 s
Periode
Grün statisch Keine Kommunikation.
Port/Pin-LEDs siehe Betriebsanleitung oder
Dokument IO-Link-Konfiguration unter
www.balluff.com auf der Produktseite.

Einbau

Befestigungszubehör finden Sie unter
www.balluff.com auf der Produktseite.
► Das Modul mit 2 × M4-Schrauben und dem
Anzugsdrehmoment von 3 Nm unter Verwendung der
Befestigungslöcher befestigen.
Voraussetzungen zum Einhalten der Schutzarten:
Für IP67 müssen alle Stecker und Verschlusskappen
ordnungsgemäß angeschlossen und das Anzugsdrehmo-
ment von 0,6 Nm eingehalten werden (siehe Datenblätter
von Steckverbindungen und Verschlusskappen).
www.balluff.com
Schirmung und Kabelverlegung
Schirmung
Der Anschluss an den übergeordneten IO-Link-Master und
die Anbindung an das zu erweiternde Gerät erfolgen mit
einem Standard-Sensorkabel.
Da die Gehäuse aus nicht leitfähigem Material
.
gefertigt wurden, können Störsignale nicht über
A
die Schirmung an die FE abfließen. Der Schirm
des Kabels sollte mit dem FE (Funktionserde)
entweder sensor- oder modulseitig verbunden
sein. Ist die Verbindung sensorseitig nicht möglich,
kann das von Balluff als optionales Zubehör
verfügbare Adapterkabel verwendet werden. Das
Adapterkabel leitet den Schirm des Kables an
Pin 5 des Ports und somit an FE.
Die Anbindung von digitalen Sensoren und Aktoren an die
beschriebenen Hubs erfolgt mit standardisierten, unge-
schirmten Sensorkableln.
Kabellänge
Die IO-Link-Anschlussleitung darf max. 20 Meter lang sein,
die Anschlussleitungen zwischen Analogsensoren, Digital-
sensoren sowie Aktoren und Hub maximal 30 Meter.

Elektrischer Anschluss

Erdung
► Erdungsanschluss mit der Funktionserde (FE) der
Maschine verbinden.
Der FE-Anschluss zwischen Gehäuse und
Maschine muss eine niedrige Impedanz
aufweisen und so kurz wie möglich sein.
► Erdungsband aus dem Lieferumfang
verwenden.
Um EMV-Störungen
entgegenzuwirken, muss
der Funktionserdungsan-
schluss verwendet wer-
den.
deutsch
2
