CB ANTENNA PNI EXTRA 48
EN

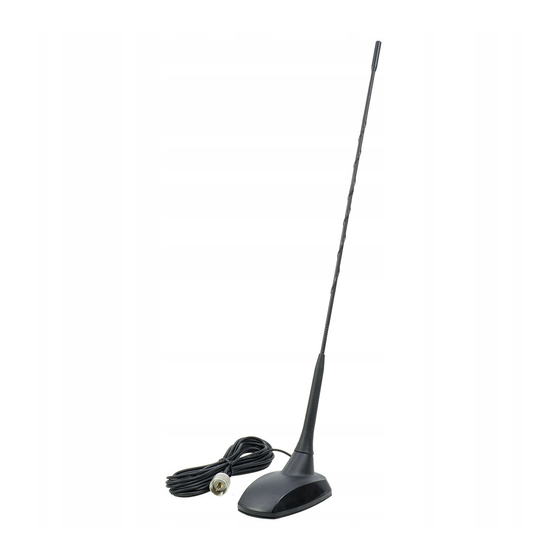

PNI EXTRA 48 is a small CB radio antenna suitable for cars and trucks, compatible with all CB
radio transceivers on the market. It is very easy to install with the magnetic mount included in the
package.
MOUNTING INSTRUCTIONS
Fix the antenna on the magnetic base and position it in the center of the car dome.
Connect the antenna to the CB transceiver.
Note:The antenna is tuned from the factory on 27.225Mhz.
TECHNICAL SPECIFICATIONS
Frequency
Gain
S.W.R.
Power
Impedance
ANTENA CB PNI EXTRA 48
ES
PNI EXTRA 48 es una antena de radio CB pequeña adecuada para automóviles y camiones,
compatible con todos los transceptores de radio CB en el mercado. Es muy fácil de instalar con el
montaje magnético incluido en el paquete.
INSTRUCCIONES DE MONTAJE
Fije la antena en la base magnética y colóquela en el centro del domo del automóvil.
Conecte la antena al transceptor CB.
Nota: la antena está sintonizada desde la fábrica en 27.225Mhz.
ESPECIFICACIONES TÉCNICAS
Frecuencia
Ganancia
S.W.R.
Poder
Impedancia
26 – 28 MHz
>5dbi
≤ 1.0
50 W continuously
150W for a short time
50 Ohm
26 – 28 MHz
>5dbi
≤ 1.0
50 W continuamente
150W por poco tiempo
50 Ohm
Whip length
Cable
Polarity
Material
Magnetic mount
Longitud del látigo
Cable
Polaridad
Material
Montaje magnético
440 mm
RG174, L=4000 mm
Vertical
Fiberglass
103 x 66 x 40 mm
440 mm
RG174, L=4000 mm
Vertical
Fibra de vidrio
103 x 66 x 40 mm
