PNI S75 CB Benutzerhandbuch
Schmetterlingsantenne inklusive halterung, kabel und pl259-stecker
Verfügbare Sprachen
Verfügbare Sprachen
with mount, cable and PL259 connector included

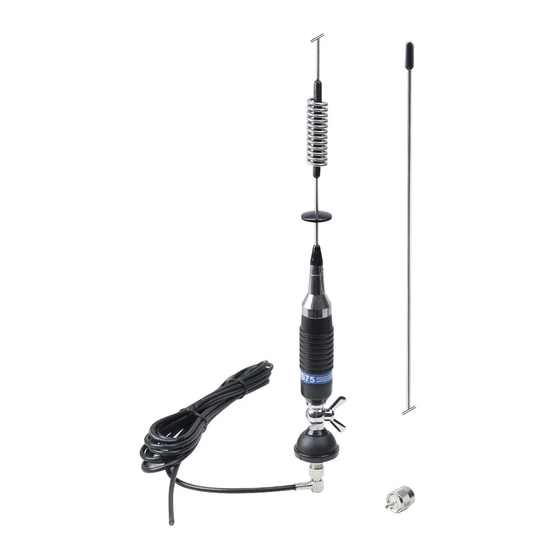

Description:
CB radio antenna suitable for both cars and trucks, compatible with any CB
radio. Very easy to install with the cable and mount in the package.
Installation:
•
Connect the CB antenna and the mount with the butterfly screw.
•
Attach the antenna-mount assembly to a fixed bracket (eg PNI L1, PNI
SPA110, PNI SPA100, etc.) previously mounted on the car.
•
Connect the cable from the package to the mount.
•
Connect the PL259 plug from the package to the cable.
•
Connect the PL259 plug to a CB radio.
•
Test the SWR in an open area using a reflectometer. In some cases it may
be necessary to raise or shorten the wire to get an optimal SWR value.
For maximum performance it is recommended that this procedure, called
calibration, be performed by authorized personnel with special equipment.
Technical specifications:
Frequency
SWR
Impedance
Maximum power
Whip length
Whip material
RG58 cable
Connector
User manual
PNI S75 CB butterfly antenna
26 – 28 MHz
≤ 1.2:1
50 Ohm
250 W continuously
54 cm
Stainless steel
4 m
PL259
1
Verwandte Anleitungen für PNI S75 CB
Inhaltszusammenfassung für PNI S75 CB
-
Seite 3: Pni S75 Cb Schmetterlingsantenne Inklusive Halterung, Kabel Und Pl259-Stecker
Verbinden Sie die CB-Antenne und die Halterung mit der Flügelschraube. • Befestigen Sie die Antennenhalterung an einer festen Halterung (z. B. PNI L1, PNI SPA110, PNI SPA100 usw.), die zuvor am Fahrzeug montiert wurde. • Verbinden Sie das Kabel aus der Verpackung mit der Halterung.
