Information
Die angezeigten Kabelgrößen sind die maximal
möglichen, die an den FU angeschlossen wer-
den können. Die Kabel gemäß den örtlichen
Verkabelungsregelungen bzw. -vorschriften am
Einbauort auswählen.
5.3

Anschlussabdeckung entfernen IP55/66

Befestigungsschrauben der Anschlussabdeckung ge-
gen den Uhrzeigersinn drehen und Abdeckung entfer-
nen.

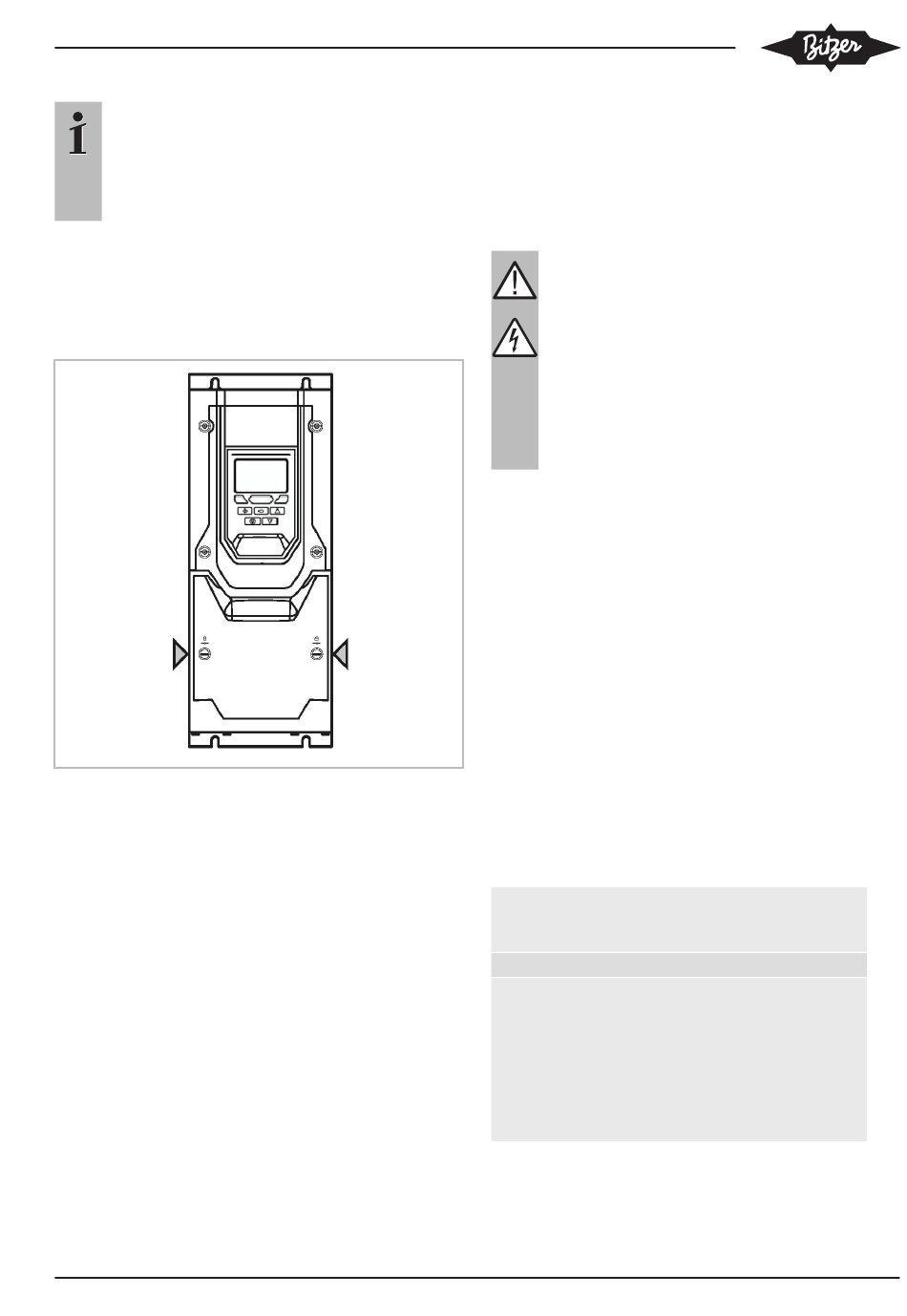

Abb. 7: Befestigungsschrauben für Anschlussabdeckung
5.4

Erdungsanschluss

• IP20: Aderendhülse
• IP66: M4 Ringkabelschuh Befestigung am Grund
• IP55: Normaler Kabelschuh
Die EN 61800-5-1 (Produktnorm für elektrische Leis-
tungsantriebssysteme mit einstellbarer Drehzahl) und
DIN EN 50178 DIN VDE 0160 (Ausrüstung von Stark-
stromanlagen mit elektronischen Betriebsmitteln) stel-
len besondere Anforderungen an die Erdung, sobald
3,5 mA Erdableitstrom überschritten werden.
• Der Querschnitt des Schutzleiters bei den Phasen
(L1, L2, L3) < 16 mm² muss einfach ausgeführt
10 mm² betragen oder mit dem jeweiligen Phasen-
querschnitt doppelt ausgeführt werden.
• Bei Phasen (L1, L2, L3) ≥ 16 mm² und ≤ 35 mm²
muss der Schutzleiter 16 mm² betragen.
CB-110-4
• Bei Phasen (L1, L2, L3) > 35 mm² muss der Quer-
schnitt des Schutzleiters mindestens 50% der ver-
wendeten Phasen (L1, L2, L3) betragen.
Alle im VARIPACK Frequenzumrichter freiliegenden
Metallteile sind durch eine Basisisolierung geschützt
und geerdet.
WARNUNG
Die VARIPACK Frequenzumrichter können
einen Gleichstrom im Schutzleiter verursachen.
Gefahr von Stromschlag bei Berührung!
Wo für den Schutz im Falle einer direkten oder
indirekten Berührung eine Fehlerstrom-
schutzeinrichtung (RCD) oder ein Fehlerstrom-
überwachungsgerät (RCM) verwendet wird, ist
auf der Stromversorgungsseite dieses Produk-
tes nur ein RCD oder RCM vom Typ B (gemäß
IEC/EN 60755) zulässig!
Fehlerstromschutzschalter (RCD oder FI-Schalter)
• Nur allstromsensitive FI-Schutzschalter (RCD) vom
Typ B verwenden, die in der Lage sind auch Gleich-
fehlerströme zu erfassen verwenden.
• Für jeden FU einen separaten RCD in Bezug auf
Systemkonfiguration und Umgebungsbedingungen
bemessen.
5.5 Angaben zur UL-Konformität
Der Frequenzumrichter ist so ausgelegt, dass er die
UL-Anforderungen erfüllt. Eine aktuelle Auflistung UL-
konformer Produkte ist im UL-File NMMS E475976 er-
sichtlich. Um uneingeschränkte Konformität zu gewähr-
leisten, müssen die folgenden Punkte vollständig ein-
gehalten werden.
Anforderungen an die Eingangsstromversorgung
Versor- 380 ... 480 V +/- 10% (TN- und TT-
gungs- Netze)
spannung
Frequenz 50 ... 60 Hz +/- 5%
Kurz- Alle FU sind für den Einsatz in ei-
schluss- nem Stromkreis geeignet, der einen
leistung maximalen Kurzschlussstrom von
100 kA symmetrisch zur angegebe-
nen maximalen Versorgungsspan-
nung liefern kann, wenn sie durch
Sicherungen der Klasse J geschützt
sind.
