Schritte
1. Setzen Sie die Systemplatine vorsichtig auf die Grundplatte der Bildschirmbaugruppe ab.
2. Richten Sie die Schraubenbohrungen in der Systemplatine mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe
aus.
3. Bringen Sie die sieben M3x5-Schrauben wieder an, mit denen die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt
ist.
4. Bringen Sie die M3x12-Schraube wieder an, mit der die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt ist.

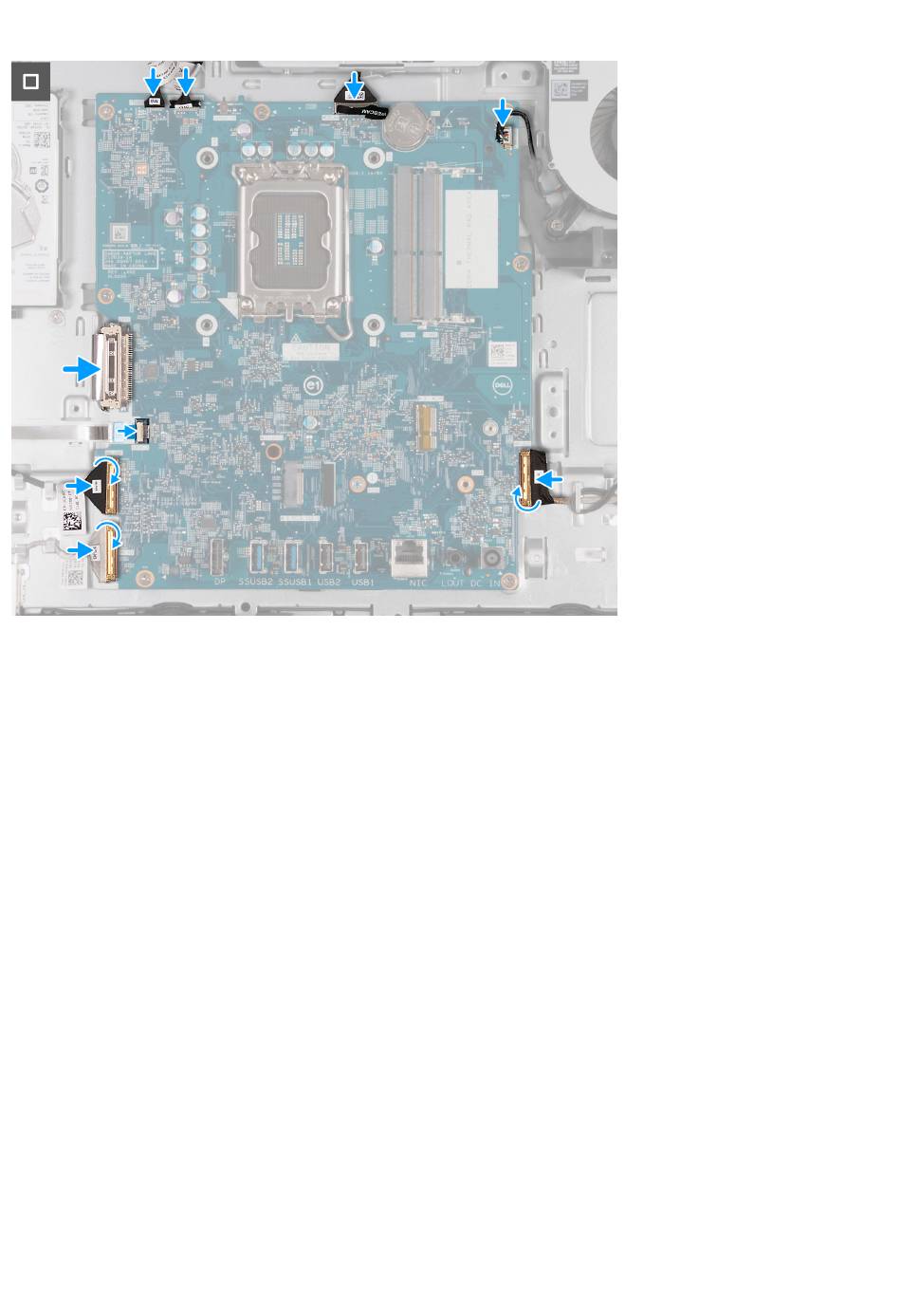

5. Schließen Sie das Touchscreen-Kabel (TOUCH) an die Systemplatine an.
6. Schließen Sie das Kabel für die Bildschirm-Hintergrundbeleuchtung (LCB BACKLIGHT) an der Systemplatine an.
7. Verbinden Sie das Kamerakabel (WEBCAM) mit der Systemplatine.
8. Verbinden Sie das Lüfterkabel (FAN CPU) mit der Systemplatine.
9. Schließen Sie das Audiokabel (MB-AUDIO) an die Systemplatine an und schließen Sie die Verriegelung.
10. Schließen Sie das Hochgeschwindigkeitskabel (MB-HS) an die Systemplatine an und schließen Sie die Verriegelung.
11. Schließen Sie das Netzkabel (MB-PWR) an die Systemplatine an und schließen Sie die Verriegelung.
12. Schließen Sie das Bildschirmkabel (CVDS) an die Systemplatine an.
13. Schließen Sie das Festplattenkabel (SATA 1) an die Systemplatine an und schließen Sie die Verriegelung.
Nächste Schritte
1. Installieren Sie den Prozessor.
2. Bauen Sie den
Kühlkörper
3. Bauen Sie die
Wireless-Karte
4. Installieren Sie das
M.2 2230-Solid-State-Laufwerk
5. Installieren Sie die E/A-Halterung.
6. Bringen Sie die
untere Abdeckung
7. Installieren Sie die I/O-Abdeckung.
8. Bringen Sie die
Abdeckung der Systemplatine
9. Installieren Sie den Arbeitsspeicher.
ein.
ein.
bzw. das
an.
an.
Verfahren zum Entfernen und Installieren für energieeffiziente Prozessoren
M.2 2230-Solid-State-Laufwerk
(je nach Modell).
