5.1 DESCRIPTION
DES COMPOSANTS

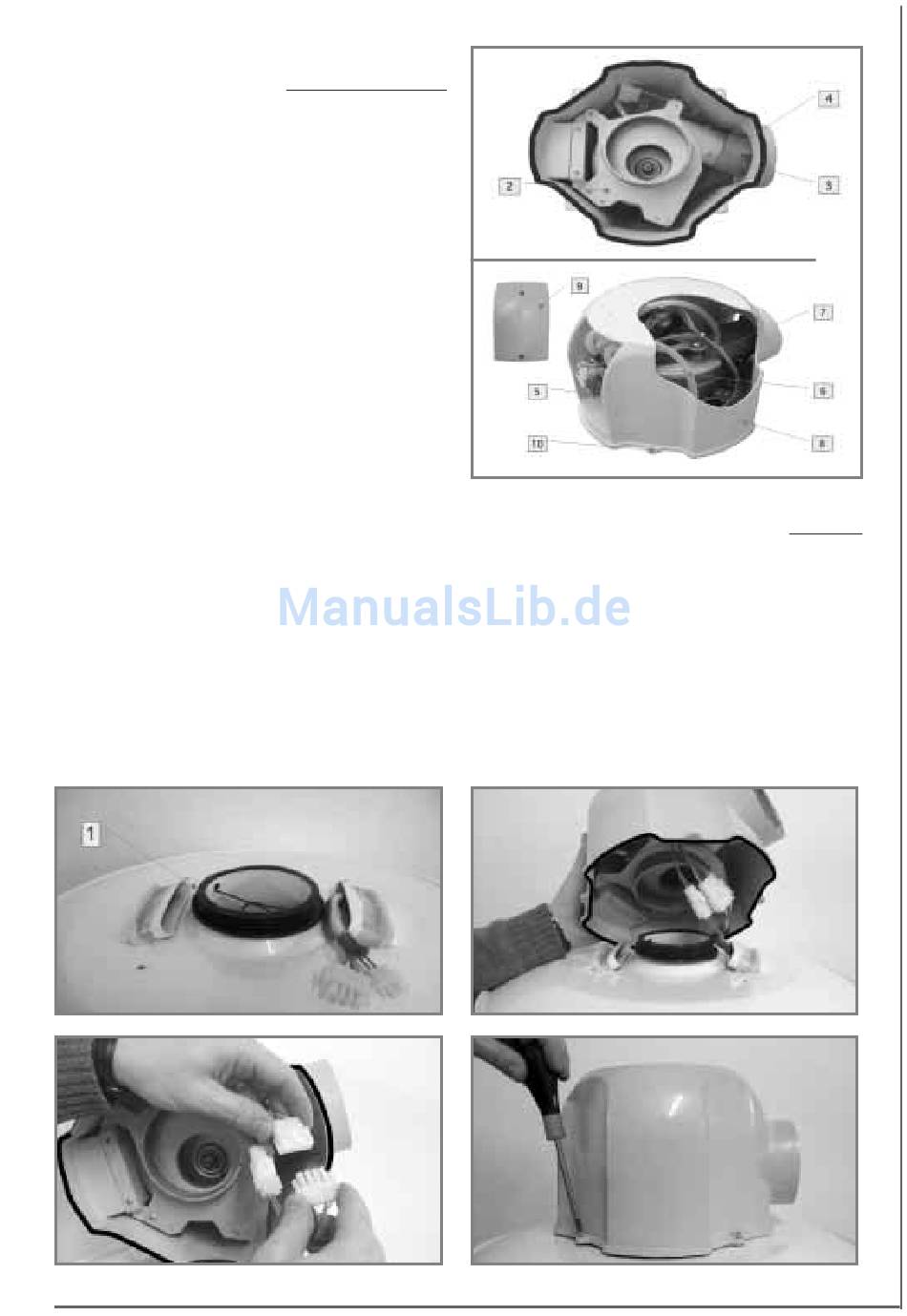

Le système d'aspiration de l'air et d'évacuation
des fumées comprend (fi g. 7):
• Joint tuyau fumées – 1
• Support groupe ventilateur – 2
• Groupe ventilateur – 3
• Coude Ø 60 mm – 4
• Manostat – 5
• Tuyaux en silicone Ø 7 mm – 6
• Câblage ventilateur/pressostat – 7
• Calotte de protection du groupe ventilateur
– 8
• Couvercle de protection manostat – 9
• vis de fi xation de la calotte de protection du
groupe ventilateur –10
5.2 POUR L'ASSEMBLAGE PROCÉDER DE LA FAÇON SUIVANTE:
• Positionner
le
d'échappement des fumées (fi g. 8)
• Placer le connecteur femelle à deux voies du
câblage du ventilateur 7 dans le connecteur
mâle à deux voies (fi g. 9)
• Placer le connecteur femelle à quatre voies
du câblage du manostat 7 dans le connecteur
mâle à quatre voies (fi g. 9)
• Positionner le groupe de la calotte de
protection sur le chauffe-eau en veillant à ce
joint
1
sur
le
tuyau
que les câbles (ventilateur et manostat) ne
bouchent pas les deux tuyaux de l'air (fi g. 10)
Important: vérifi er si le support du groupe
du ventilateur 2 est bien placé dans le tuyau
d'échappement des fumées.
• fi xer avec les vis fournies 10 le groupe de la
calotte de protection assemblé sur le chauffe-
eau (fi g. 11).
