Technische Daten der Motorsteuerung
Spannung:
230VAC
Transformator:
230/24VAC minimal 60VA
Ausgang Motor:
24VDC max
Versorgung Zubehör:
24VDC - 100mA
Arbeitstemperatur:
-20ºC ÷ +55ºC
Schutzgrad:
IP54
PE
TRANSFORMER
230VAC
250V/2A
L
N
230VAC
PE
All manuals and user guides at all-guides.com
INPUT
24VAC
250V/2A
-
+
MOTOR
MOTOR
24V/150mA
BRN GRN WHT YEL
30VDC
MASTER
SECOND
/ LAMP
MASTER
+ -

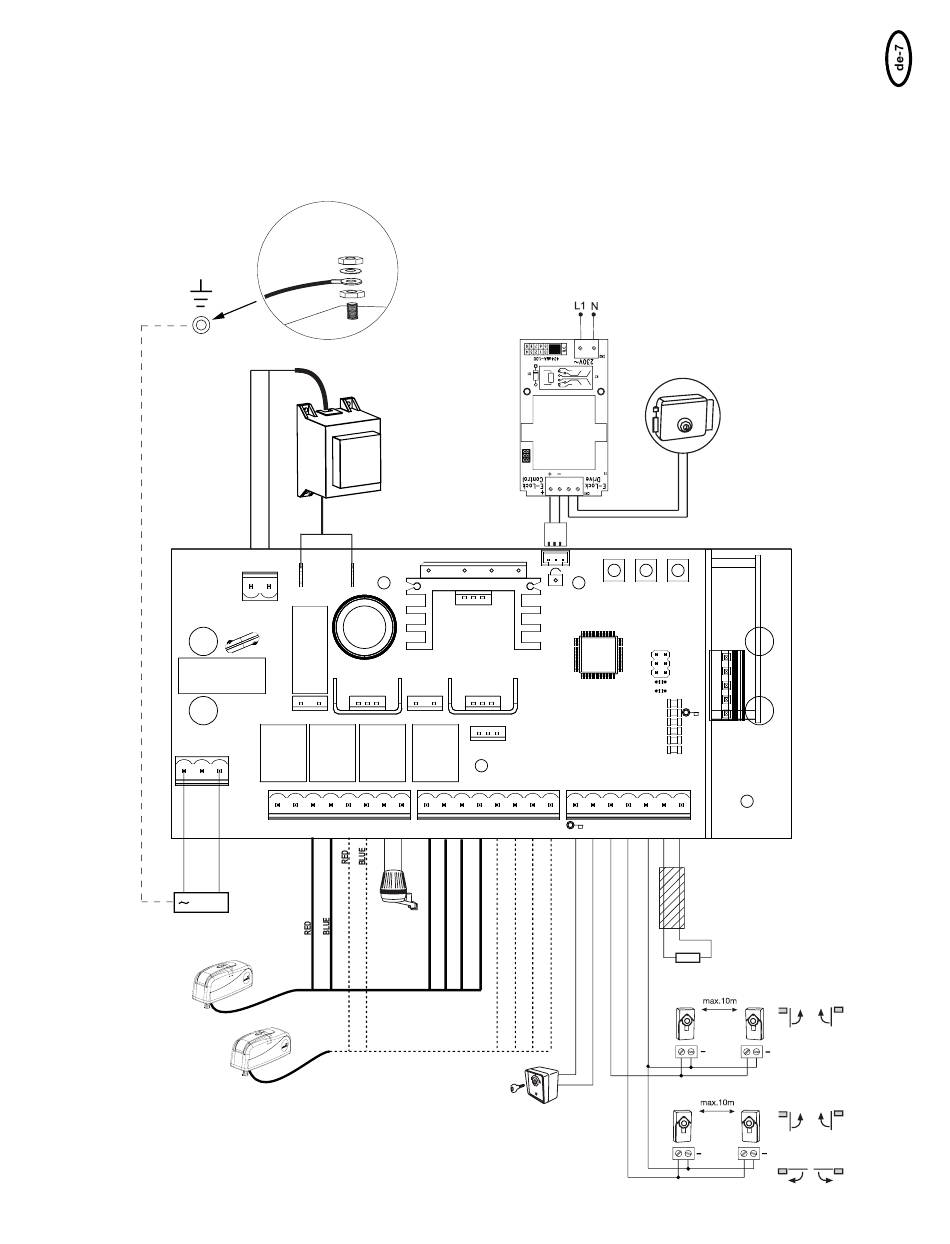

Verkabeln der Steuerung / Übersicht:
a. Beginnen Sie mit dem noch spannungslosen 230Volt
Zuleitungskabel an der linken Seite der Box.
b. Verbinden Sie den Erdungsleiter der Zuleitung mit der
Grundplatte.
Schließen Sie alle anderen Kabel an die Steuerung an
ACHTUNG: Kontrollieren Sie mehrfach, ob die farbigen Kabel des
Motors richtig angeschlossen wurden, sonst kann der Motor Schaden
nehmen oder er funktioniert nicht ordnungsgemäß. Passen Sie vor
allem bei Verwendung von Verteilerdosen auf.
Wir empfehlen Zubehör: LA400-JB40E; Kit zur Kabelverlängerung
für eine Anlage. Bestehend aus 12m Kabel, 6-polig mit gleichen
Farben wie Antrieb, Verteilerdose IP65, Kabelverschraubungen und
Befestigungsmaterial.
P1
P2
BRN GRN WHT YEL
COM PHOTO
COM STOP/*
SECOND
1
2
+
+
P3
1/2 MOTOR
STOP/8.2K
Ω
RADIO
OPEN / PED
801719
JP1
JP2
STOP/8.2K
PHO2
PHO1
LEARN
DIAGNOSTIC
8.2 Ω
8.2
Ω
+
+
+
