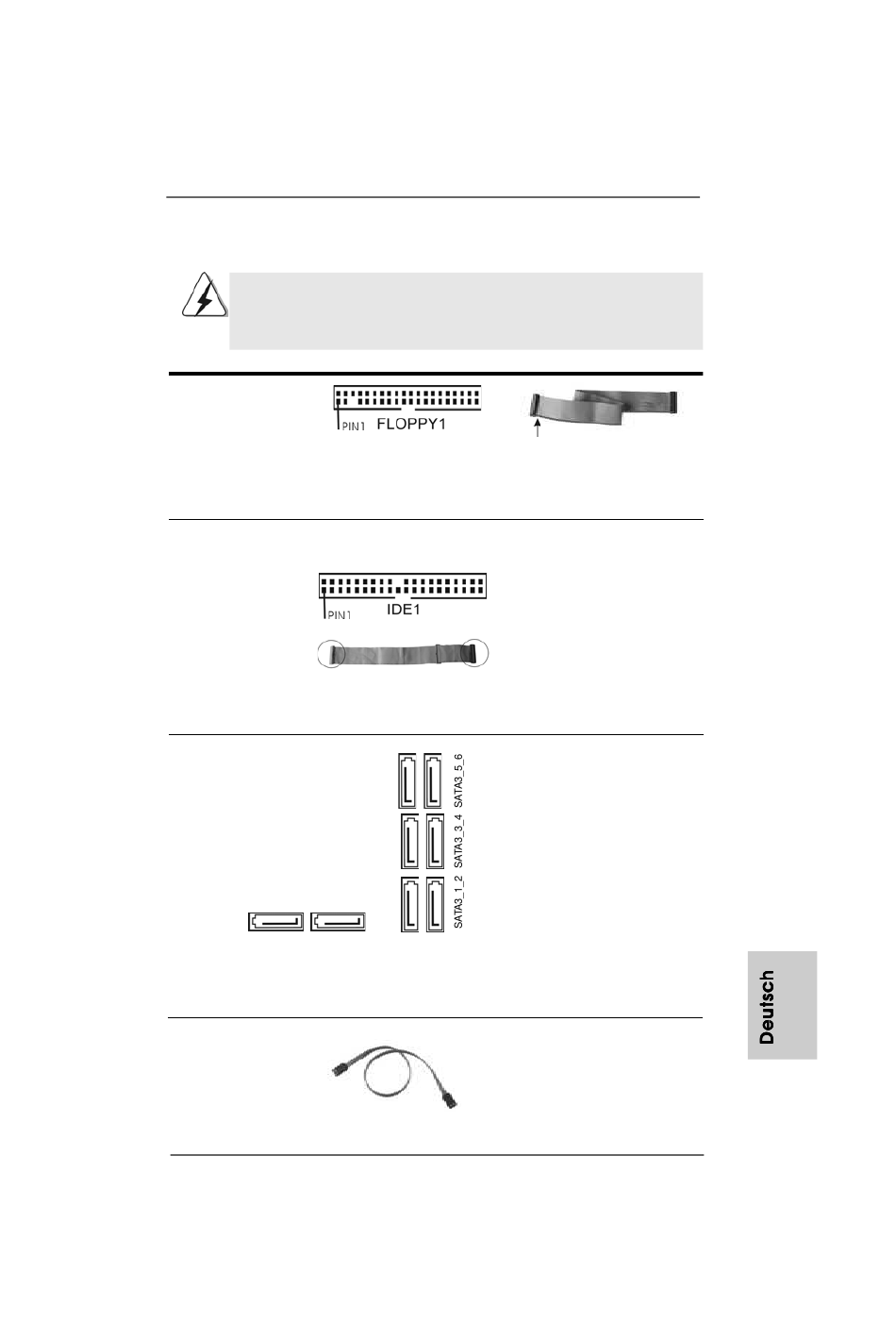

2.7 Anschlüsse 2.7 Anschlüsse 2.7 Anschlüsse 2.7 Anschlüsse 2.7 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss

Anschluss für das
Floppy-Laufwerk
(33-Pin FLOPPY1)
(siehe S.2 - No. 32)
Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-
Seite des Anschlusses verbunden wird.
Primärer IDE-Anschluss (blau)
(39-pin IDE1, siehe S.2 - No. 17)
Blauer Anschluss
zum Motherboard
80-adriges ATA 66/100/133 Kabel
Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.
Seriell-ATA3-Anschlüsse
(SATA3_1_2: siehe S.2 - No. 20)
(SATA3_3_4: siehe S.2 - No. 19)
(SATA3_5_6: siehe S.2 - No. 18)
(SATA3_7: siehe S.2 - No. 34)
(SATA3_8: siehe S.2 - No. 35)
SATA3_8 SATA3_7
Serial ATA- (SATA-)
Datenkabel
(Option)
ASRock

Beschreibung

die rotgestreifte Seite auf Stift 1
Schwarzer Anschluss
zur Festplatte
Diese acht Serial ATA3-
(SATA3-)Verbínder
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s. Wenn Sie die
Festplatte am eSATA-Port an
der Rückseite installieren,
funktioniert die interne
SATA3_8 nicht.
SJedes Ende des SATA
Datenkabels kann an die
SATA3 Festplatte oder das
SATA3 Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
890FX Deluxe3 Motherboard
