Vision XF40i Bedienungsanleitung Seite 9

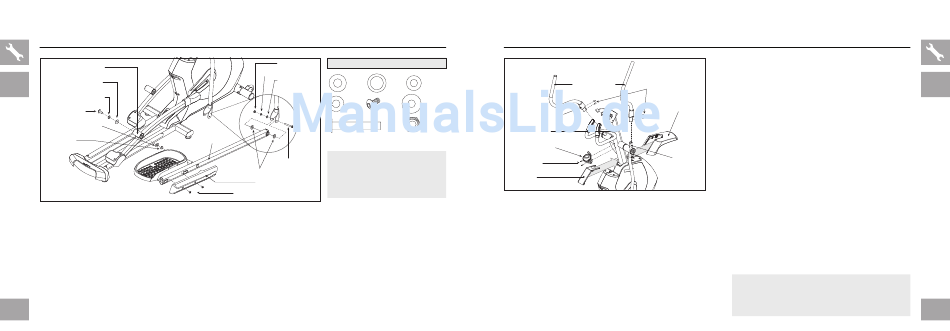

X20 AUFBAUScHRITT 5
PEDALARMHALTERUNG
UNTERLEGSCHEIBE (T)
X20
FEDERRINGSCHEIBE (U)
SCHRAUBE (V)
UNTERLEGSCHEIBE (R)
GEWELLTE
UNTERLEGSCHEIBEN (S)
A Öffnen Sie die Schraubentüte für Schritt 5.
Schieben Sie 1 unterlegScheibe (r) und 1
B
gewellte unterlegScheibe (S) auf den
unteren verbindungSarm.
c Schieben Sie den unteren verbindungSarm in
die pedalarmhalterung.
D Befestigen Sie den unteren verbindungSarm
mit 1 unterlegScheibe (t), 1
federringScheibe (u) und 1 Schraube (v) an
der pedalarmhalterung.
16
E Wiederholen Sie die Schritte B-D auf der anderen Seite.
UNTERE ARMSTANGE
ScHRAUBENTüTE FüR ScHRITT 5:
MUTTER (Y)
FEDERRINGSCHEIBE (U)
UNTERLEG-
UNTERLEG-
SCHEIBE (R)
SCHEIBE (T)
27 mm
Anzahl: 2
FEDERRING-
SCHEIBE (U)
15,4 mm
Anzahl: 4
UNTERER
VERBINDUNGSARM
hINWEIS: Wenn die
SCHRAUBE (X)
Befestigungselemente nicht korrekt
METALL-TEFLON UNTERLEGSCHEIBEN (W) angebracht werden, kann es sein,
dass der Elliptical Trainer bei der
PEDALABDECKUNG
Benutzung quietscht oder knarrt.
VORINSTALLIERTE SCHRAUBEN
F Platzieren Sie 1 metall-teflon unterlegScheibe
(w) auf jeder Seite des unteren verbindungSarmS,
bevor Sie diesen in das untere Ende der unteren
armStange schieben.
G halten Sie die metall-teflon unterlegScheiben
(w) fest, während Sie den unteren verbindungSarm
in das untere Ende der unteren armStange schieben
und schieben Sie 1 Schraube (X) durch die untere
armStange.
h Befestigen Sie die Verbindung mit 1 unterlegScheibe
(t), 1 federringScheibe (u) und 1 mutter (Y).
I Wiederholen Sie die Schritte F-h auf der anderen Seite.
X20 AUFBAUScHRITT 6
GEWELLTE UNTERLEG-
UNTERLEG- SCHEIBE (T)
SCHEIBE (S) 20 mm
29 mm Anzahl: 4
Anzahl: 2
METALL-TEFLON
SCHRAUBE (V)
UNTERLEG-
20 mm
SCHEIBE (W)
Anzahl: 2
29 mm
Anzahl: 4
ARMSTANGENVERKLEIDUNG
SCHRAUBE (X)
MUTTER (Y)
72 mm Anzahl: 2
Anzahl: 2
KONSOLENMAST
WASSERFLASCHENHALTERUNG
VORINSTALLIERTE
SCHRAUBEN
VORDERE
KONSOLENMASTABDECKUNG
Schieben Sie die hintere
A
konSolenmaStabdeckung über den
konSolenmaSt und rasten Sie sie ein.
OBERE ARMSTANGEN VORINSTALLIERTE
EINSTELLSCHRAUBEN
Schieben Sie die vordere
B
HINTERE
konSolenmaStabdeckung über den
KONSOLEN-
MASTABDECKUNG
konSolenmaSt und rasten Sie sie ein.
Lösen Sie die vorinStallierten Schrauben
c
aus dem konSolenmaSt und bringen Sie
die waSSerflaSchenhalterung mit den
vorinStallierten Schrauben an.
UNTERE
ARMSTANGE
Schieben Sie die obere armStange auf die
D
untere armStange und überprüfen Sie, dass
die Armstangen vollständig zusammengeschoben
sind. Befestigen Sie die obere
armStange mit den vorinStallierten
einStellSchrauben an der unteren
armStange.
Schieben Sie die armStangenabdeckung
E
nach unten, um die Schrauben abzudecken.
Wiederholen Sie die Schritte D–F auf der anderen Seite.
F
hINWEIS: Seien Sie beim Anbringen der VORDEREN
& hINTEREN KONSOLENMASTABDEcKUNG
besonders vorsichtig und achten Sie darauf, dass der
Kunststoff nicht bricht.
X20
17
