Vision XF40i Bedienungsanleitung Seite 7

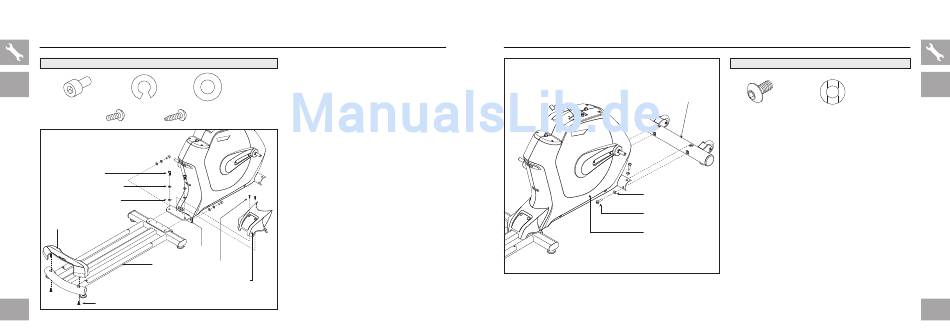

X20 AUFBAUScHRITT 1
ScHRAUBENTüTE FüR ScHRITT 1:
FEDERRING-
SCHRAUBE (A)
X20
SCHEIBE (B)
25 mm
18 mm
Anzahl: 4
Anzahl: 4
SCHRAUBE (D)
10 mm
Anzahl: 2
SCHRAUBEN (A)
FEDERRINGSCHEIBEN (B)
UNTERLEGSCHEIBEN (C)
HINTERE ABDECKUNG
HAUPTRAHMEN
FÜHRUNGSSCHIENEN SET
FÜHRUNGSSCHIENEN ABDECKUNG
SCHRAUBEN (E)
12
Öffnen Sie die Schraubentüte
A
für Schritt 1.
UNTERLEG-
SCHEIBE (C)
20 mm
Befestigen Sie die hintere
B
Anzahl: 4
abdeckung mit 2 Schrauben (e)
am führungSSchienenSet.
SCHRAUBE (E)
12 mm
Anzahl: 2
Befestigen Sie das
c
führungSSchienenSet
mit 4 Schrauben (a), 4
federringScheiben (b) und
4 unterlegScheiben (c) am
hauptrahmen.
D Befestigen Sie die
führungSSchienenabdeckung
mit 2 Schrauben (d) am
hauptrahmen.
SCHRAUBEN (D)
X20 AUFBAUScHRITT 2
VORDERER STANDFUSS
GEBOGENE
UNTERLEGSCHEIBEN (G)
SCHRAUBEN (F)
HAUPTRAHMEN
ScHRAUBENTüTE FüR ScHRITT 2:
GEBOGENE
SCHRAUBE (F)
UNTERLEGSCHEIBE (G)
25 mm
17 mm
Anzahl: 4
Anzahl: 4
Öffnen Sie die Schraubentüte für
A
Schritt 2.
Schrauben Sie die JuStierfüSSe unten in
B
den vorderen StandfuSS.
Befestigen Sie den vorderen StandfuSS
c
mit je 2 Schrauben (f) und 2 gebogenen
unterlegScheiben (g) auf beiden Seiten
am hauptrahmen.
X20
13
